16

ST661:

–

  Установите  желоб  1  выброса  снега

со  стойкой  2  и  механизмом  поворота

в  сборе  (Рис.  14)  на  снегоотбрасы-

ватель.  Установите  желоб  1  выброса

снега  на  корпус  основания  желоба  4,

а основание стойки 2 вставьте в крон-

штейн 3 (Рис. 14). Закрепите стойку 2

в кронштейне 3 с помощью двух бол-

тов и гаек (Рис. 14).

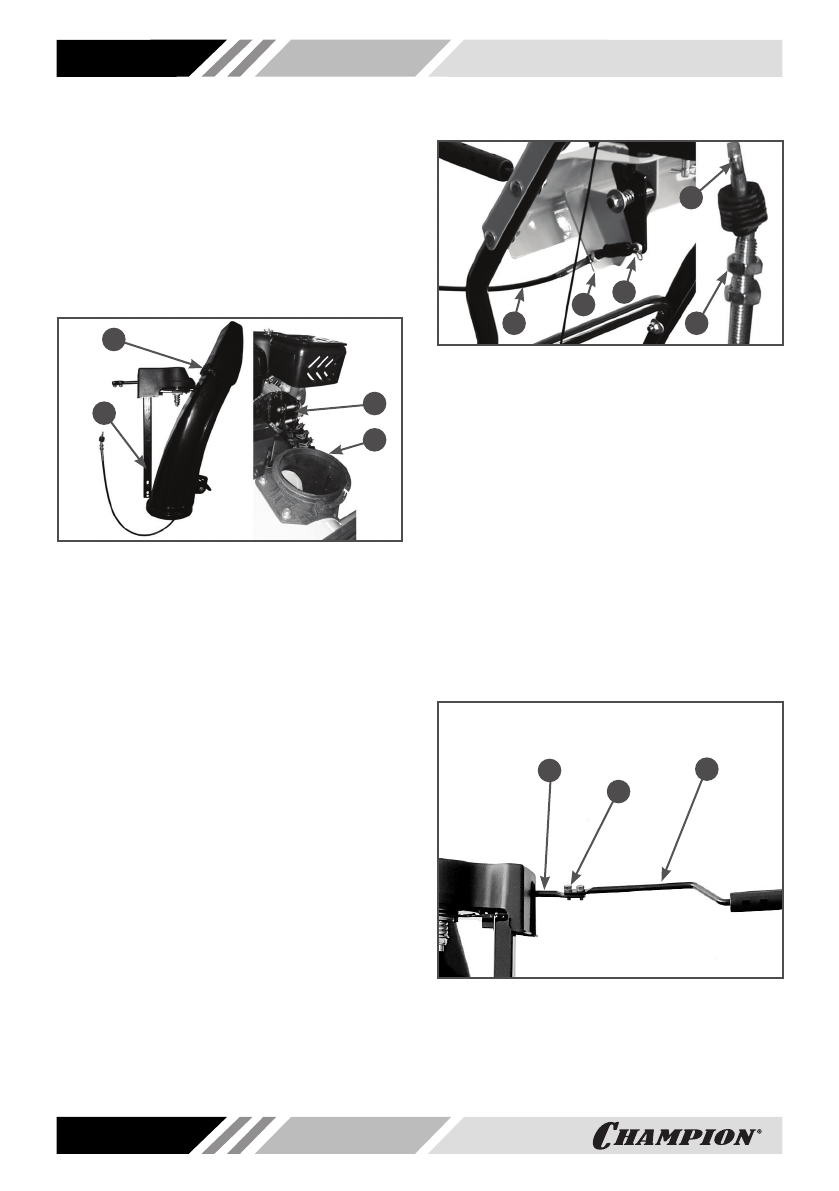

Рис. 14 Установка желоба выброса снега ST661

1. Желоб в сборе со стойкой

и механизмом поворота

2. Стойка   3 .Кронштейн стойки

4. Корпус основания желоба

9.  Подключите  трос  управления  деф-

лектором  к  рычагу  управления

дефлектором  (только  для  ST661).

Смажьте  наконечник  троса  4  и  ось

3  рычага  управления  дефлектором

многоцелевой консистентной смазкой

CHAMPION  EP-0.  Установите  нако-

нечник троса 4 на ось 3 рычага управ-

ления  дефлектором  и  закрепите  его

шплинтом  (Рис.  15).  Концы  шплинта

разогните.  Вставьте  оболочку  троса

в кронштейн 2 панели и затяните гай-

ки 5 (Рис. 15). Проверьте управление

дефлектором.  При  перемещении  ры-

чага  управления  дефлектором  назад

до  упора  дефлектор  должен  полно-

стью  открываться.  При  необходимо-

сти,  с  помощью  гаек  5  произведите

регулировку троса.

Рис. 15 Установка троса управления

дефлектором

1. Трос

2. Кронштейн крепления оболочки троса

3. Ось рычага управления дефлектором

4. Наконечник троса управления

дефлектором

5. Гайки крепления оболочки троса

10. Установите  вал  управления  пово-

ротом  желоба  (только  для  ST661).

Вставьте  круглый  конец  вала  управ-

ления поворотом желоба в отверстие

3  на  панели  (Рис.  10).  Второй  конец

вала  соедините  с  валом  1  механиз-

ма поворота желоба с помощью двух

болтов 2 (Рис. 16).

Рис. 16 Установка вала управления

поворотом желоба

1. Вал механизма поворота желоба

2. Болт (2 шт.)

3. Вал управления поворотом желоба

1

2

4

3

5

1

2

3

4

1

2

3
