5.  Установите  тягу  3  от  рычага  пере-

ключения  передач  в  кронштейн  2

оси  переключения  передач  (Рис.  7).

Вставьте  бобышку  наконечника  тяги

в  отверстие  в  кронштейне  и  зафик-

сируйте  ее  шплинтом.  Далее  на  ри-

сунках  7,  8  и  9  показан  снегоотбра-

сыватель ST661. Описание операций

к  этим  рисункам  также  подходит  для

ST553.

1

2

3

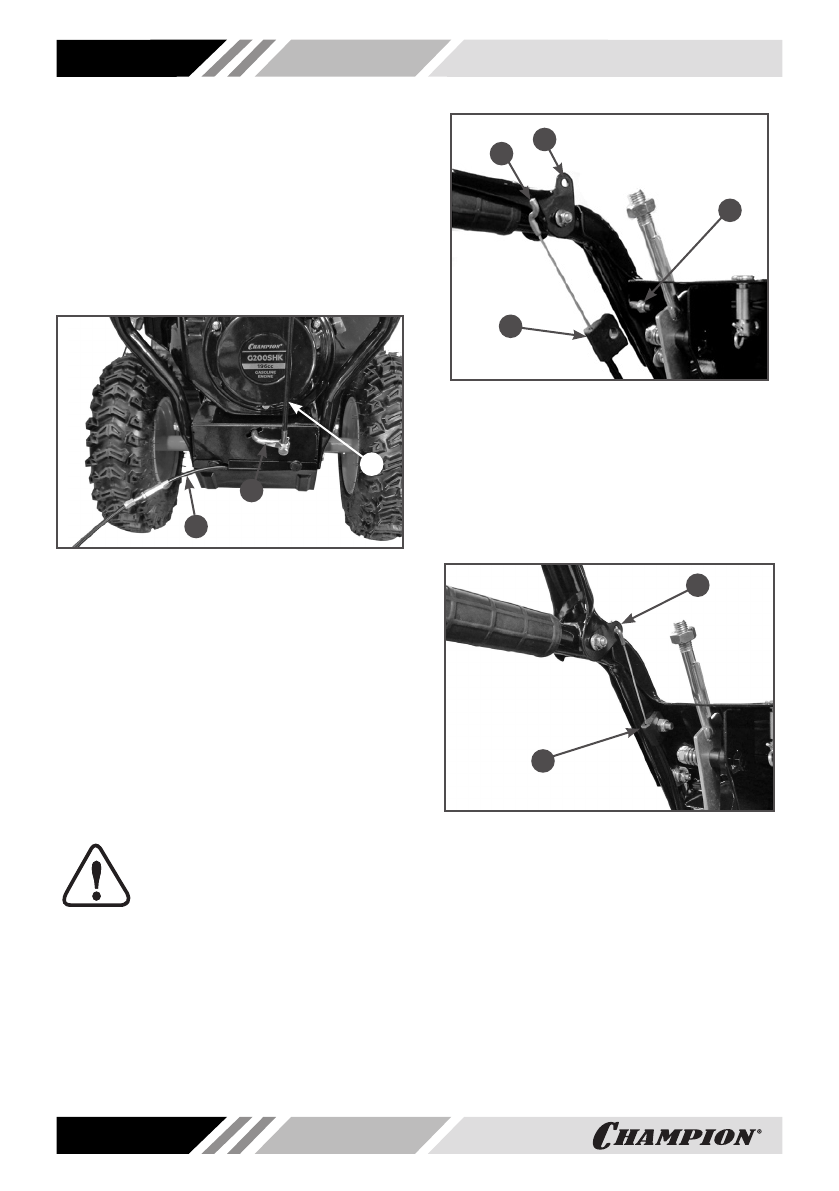

Рис. 7 Установка тяги переключения

передач

1. Трос включения хода

2. Кронштейн оси переключения передач

3. Тяга переключения передач

6.  Установите  тросы  включения  хода  и

включения шнеков.

- Открутите гайку 4 верхнего левого бол-

та крепления панели (Рис. 8).
- Вставьте Z-образный наконечник 1 тро-

са включения хода (трос включения хода

показан  на  Рис.  7  п.  1)  в  отверстие  2  на

рычаге включения хода (Рис. 8).

ПРИМЕЧАНИЕ!

Рычаг  включения  хода  обозна

-

чен наклейкой с изображением

колеса  и  находится  на  левой

рукоятке,  если  смотреть  по  ходу  дви

-

жения снегоотбрасывателя.

- Закрепите опору 3 оплетки троса вклю-

чения хода на рукоятке управления с по-

мощью болта и гайки 4 (Рис. 8).

3

1

2

4

Рис. 8 Установка троса включения хода

1. Z-образный наконечник троса включения хода

2. Рычаг включения хода

3. Опора оплётки троса включения хода

4. Болт с гайкой крепления панели

-  Правильное  положение  троса  вклю-

чения хода после установки показано

на Рис. 9.

1

2

Рис. 9 Правильная установка троса

включения хода

1. Z-образный наконечник троса включения хода

2. Опора оплётки троса включения хода

-  Установка  троса  включения  шне-

ков  производится  таким  же  образом,

только на правой рукоятке, если смо-

треть  по  ходу  движения  снегоотбра-

сывателя.

7.  Накрутите  ручки  на  рычаг  переклю-

чения  передач  и  рычаг  управления

дефлектором  и  затяните  контргайки

(только для ST661) (Рис. 10).
