15

ПРИМЕЧАНИЕ!

На  ST661  большая  ручка  1  на

-

кручивается  на  рычаг  пере

-

ключения  передач,  маленькая

ручка  2  накручивается  на  рычаг  управ

-

ления дефлектором.

1

2

3

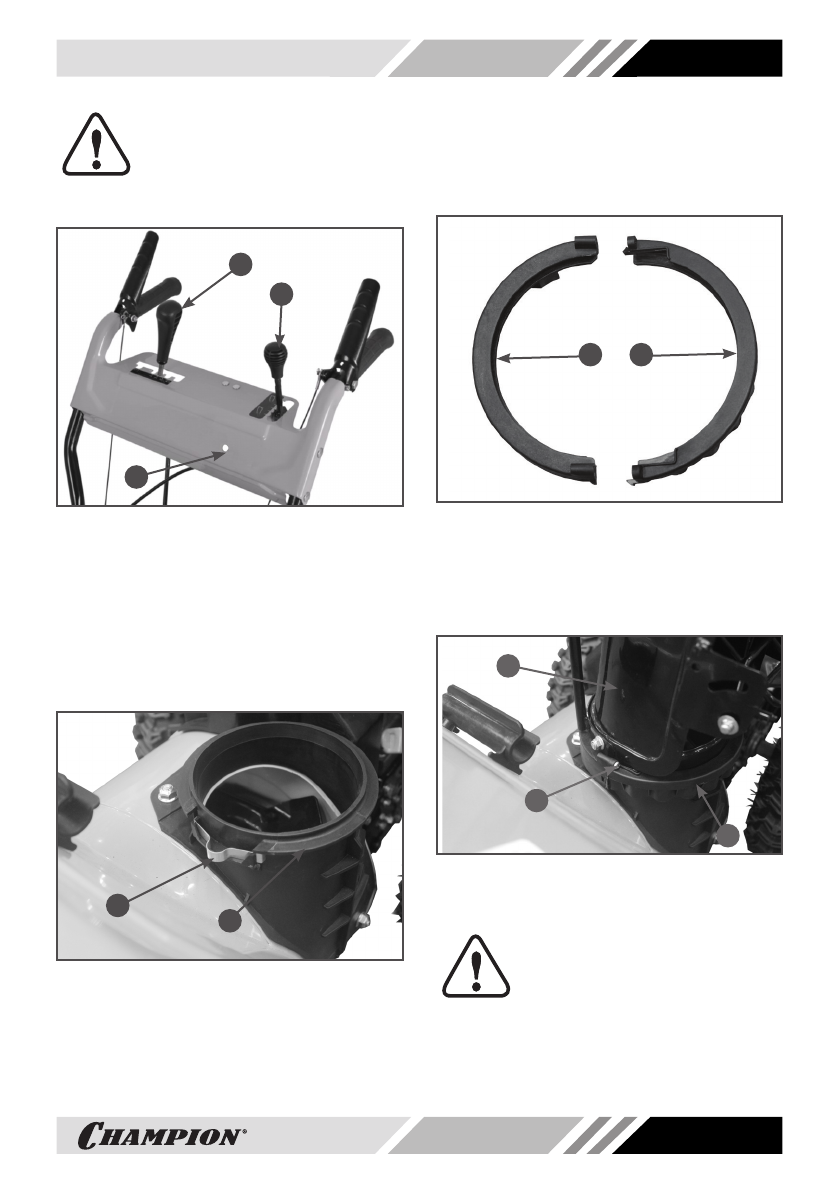

Рис. 10 Установка ручек рычагов ST661

1. Ручка рычага переключения передач

2. Ручка управления дефлектором желоба

3. Отверстие для установки вала поворота

желоба

8.  Установите желоб выброса снега.

ST553:

–

  Вставьте пластину 1 в корпус основа-

ния желоба как показано на Рис. 11.

1

2

Рис. 11 Установка пружины желоба ST553

1. Пластина

2. Место посадочное для установки желоба

–

  Нанесите  тонким  слоем  на  пласти-

ну  1  и  посадочное  место  2  желоба

многоцелевую  консистентную  смазку

CHAMPION  EP-0  (Рис.  11).  Установи-

те желоб выброса снега на корпус ос-

нования желоба и зафиксируйте его с

помощью двух пластиковых стопоров

(Рис. 12).

2

1

Рис. 12 Стопоры для фиксации желоба

ST553

1. Стопор желоба задний

2. Стопор желоба передний

–

  Закрепите  стопоры  двумя  винтами  2

(Рис. 13).

1

2

3

Рис. 13 Установка желоба ST553

1. Желоб 2. Винт (2 шт.)

3. Стопор желоба передний

ПРИМЕЧАНИЕ!

Передний  стопор  3  желоба  с

выемками  должен  быть  уста

-

новлен  на  желоб  со  стороны

выброса снега (спереди), чтобы при по

-

вороте  желоба  на  определенный  угол

желоб фиксировался пластиной в опре

-

деленных положениях.
