29

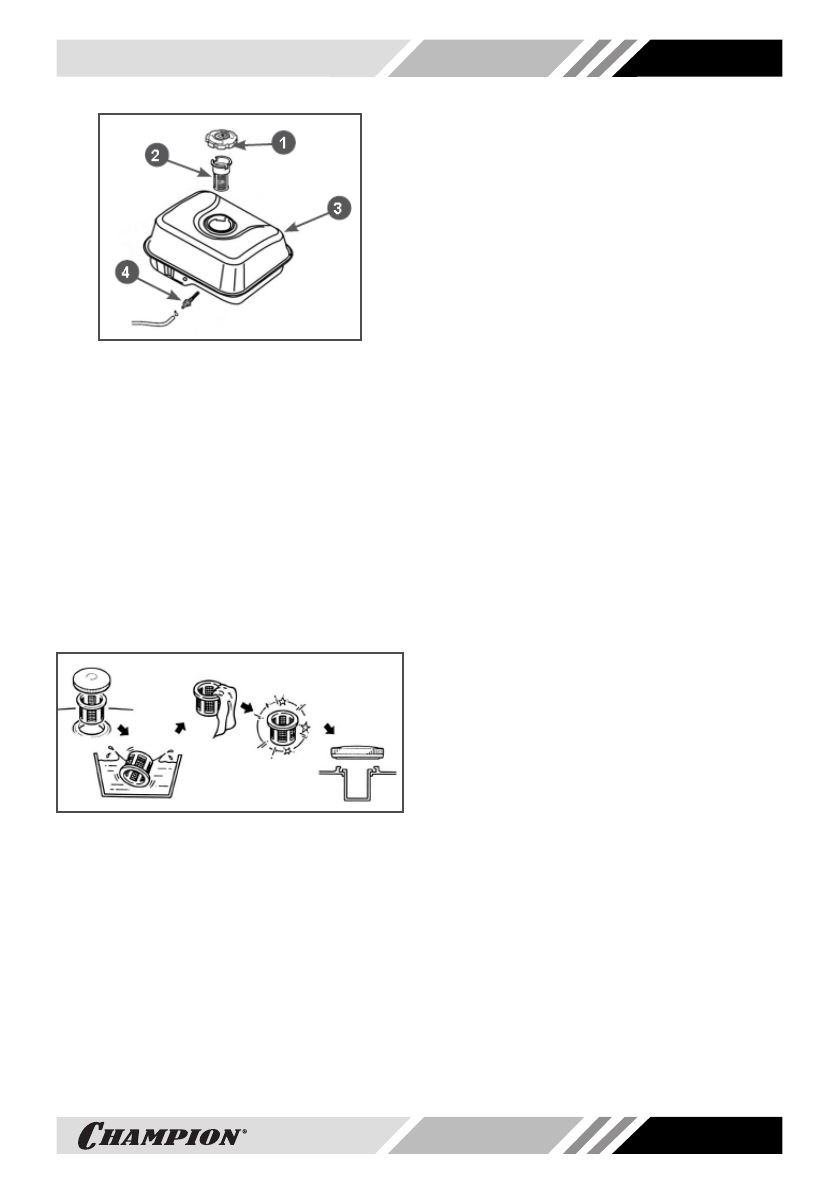

Рис. 20 Топливные фильтры

1. Крышка топливного бака

2. Сетчатый фильтр в горловине топливного бака

3. Топливный бак

4. Штуцер топливного бака с фильтром

Топливный  фильтр  2,  установленный

в  горловине  бака,  проверяйте  при  каж-

дой  заправке  бака  топливом.  При  необ-

ходимости  вынимайте  сетчатый  фильтр

из  бака  и  производите  его  очистку  (Рис.

21).  Регулярно  проверяйте  целостность

сетчатого фильтра, при обнаружении ме-

ханических  повреждений  замените  сет-

чатый фильтр.

Рис. 21 Обслуживание фильтра

топливного бака

Через  каждые  300  часов  работы  необ-

ходимо  производить  очистку  топливного

бака  от  грязи  и  конденсата.  Одновре-

менно  с  очисткой  топливного  бака  не-

обходимо  проверять  и  очищать  фильтр

4,  установленный  внутри  бака  (Рис.  20).

Поврежденный или сильно загрязненный

фильтр необходимо заменить.

ПОРЯДОК ОЧИСТКИ ТОПЛИВНОГО

БАКА

Перед  очисткой  топливного  бака  рекомен-

дуется полностью слить топливо либо вы-

работать его.

1.  Открутите гайки и болты крепления то-

пливного бака.

2.  Извлеките  топливный  бак  из  посадоч-

ного места и снимите топливный шланг

с выходного штуцера топливного бака.

3.  Выкрутите  из  топливного  бака  выход-

ной штуцер 4 и произведите его очистку

(Рис.  20).  Внимательно  осмотрите

сетчатый  фильтр.  При  обнаружении

механических  повреждений  замените

штуцер топливного бака.

4.  Промойте  топливный  бак  чистым

бензином.

5.  Установку

топливного

бака

и  фильтров  произведите  в  обратной

последовательности.

ОБСЛУЖИВАНИЕ ФИЛЬТРА-

ОТСТОЙНИКА КАРБЮРАТОРА

1.  Установите  рычаг  топливного  крана  3

(Рис. 22) в положение «ЗАКРЫТО».

2.  Установите  под  карбюратор  подходя-

щую емкость.

3.  Открутите  болт  1  сливного  отверстия

и слейте топливо из поплавковой каме-

ры карбюратора (Рис. 22).
