В  противном  случае,  попадание  грязи

и  пыли  приведет  к  быстрому  износу

и  выходу  двигателя  из  строя,  что  не

будет являться гарантийным случаем.

ПРЕДУПРЕЖДЕНИЕ!

Поролоновый  фильтрующий

элемент  можно  промывать

теплым  мыльным  раствором.

Запрещается использовать бензин или

горючие растворители.

1.  Открутите барашковую гайку 1А и сни-

мите  крышку  2  воздушного  фильтра

(Рис. 19).

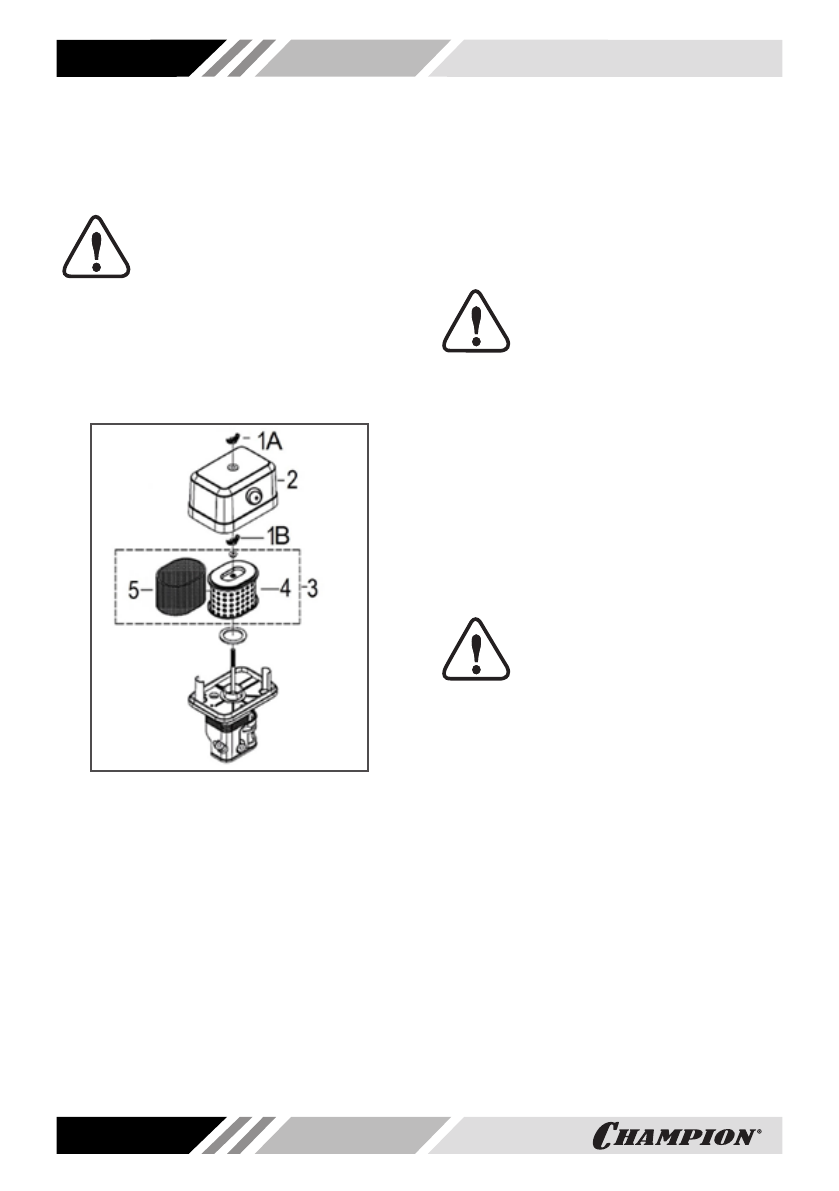

Рис. 19 Обслуживание воздушного

фильтра

1. Гайка барашковая 2. Крышка воздушного фильтра

3. Фильтр в сборе 4. Основной (бумажный)

фильтрующий элемент 5. Предварительный

(поролоновый) фильтрующий элемент

2.  Открутите  барашковую  гайку  1В

и снимите воздушный фильтр 3 в сбо-

ре (Рис. 19).

3.  Проверьте  целостность  и  чистоту

фильтрующих элементов.

Поролоновый  (предварительный)  филь-

трующий элемент 5 установлен на корпу-

се бумажного фильтрующего элемента 4

(Рис. 19).

4.  При незначительном загрязнении про-

мойте  поролоновый  фильтрующий

элемент  теплым  мыльным  раство-

ром и просушите. Поврежденный или

сильно  загрязненный  поролоновый

фильтрующий элемент замените.

ВНИМАНИЕ!

Бумажный  фильтрующий  эле

-

мент  4  не  подлежит  очистке,

необходима  его  замена.  Не

продувайте  бумажный  фильтрующий

элемент  сжатым  воздухом,  не  промы

-

вайте  его  в  бензине  и  других  раство

-

рителях.

5.  Смочите  поролоновый  фильтрующий

элемент  специальным  или  чистым

моторным маслом, после чего излиш-

ки масла отожмите.

6.  Установите воздушный фильтр на ме-

сто в обратной последовательности.

ВНИМАНИЕ!

Эксплуатация

двигателя

с  грязными  или  поврежденны

-

ми  фильтрующими  элемента

-

ми,  или  без  фильтрующих  элементов

приведет  к  попаданию  грязи  и  пыли

в  карбюратор  и  двигатель,  что  в  свою

очередь, станет причиной его быстро

-

го износа и выхода из строя. Двигатель

в этом случае не подлежит ремонту по

гарантии.

ОБСЛУЖИВАНИЕ ФИЛЬТРА

ТОПЛИВНОГО БАКА

В  топливном  баке  установлены  два  сет-

чатых топливных фильтра. Один фильтр

устанавливается  в  заливной  горловине

топливного  бака.  Второй  фильтр  кон-

структивно  объединен  со  штуцером  то-

пливного  бака  и  установлен  внутри бака

(Рис. 20).
