14

вала управления поворотом желоба

в  отверстие  кронштейна  на  панели.

Закрепите  с  помощью  двух  шплин-

тов.

d.  Второй  конец  вала  управления  за-

крепите  двумя  болтами  M6  ×  12

с шайбами.

e.  Установите трос управления дефлек-

тором желоба (Рис. 6):

- закрепите конец троса 2 на дефлекторе;
- закрепите металлическую муфту 5 тро-

са  в  кронштейне  1  двумя  гайками:  верх-

ней 3 и нижней 4;
-  отрегулируйте  длину  троса  и  затяните

гайками.

2

3

4

1

5

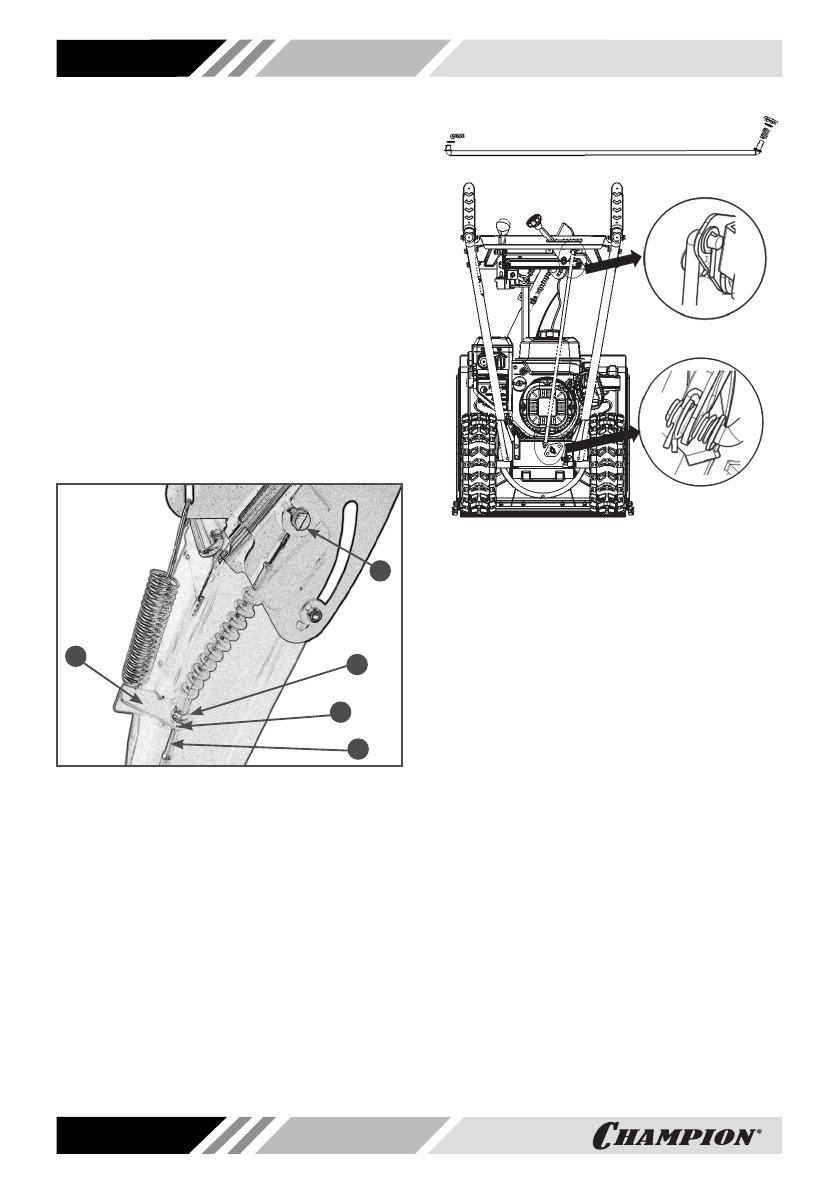

Рис. 6 Установка троса управления

дефлектора желоба

6.  Присоедините  тягу  к  рычагу  пере-

ключения

передач.

Установите

тягу  с  коротким  изогнутым  концом

в отверстие кронштейна рычага пере-

ключения  передач,  затем  оденьте

шайбу  и  вставьте  шплинт  (Рис.  7).

Второй  конец  с  шайбой  и  пружиной,

введите  в  отверстие  кронштейна  оси

переключения  передач  с  внешней

стороны.  Закрепите  второй  конец

шайбой и шплинтом.

Рис.  7 Установка тяги переключения

передач

7.  Отрегулируйте

длину

тро-

са  привода  шнеков  (см.  раздел

РЕГУЛИРОВКА ТРОСА ВКЛЮЧЕНИЯ

ПРИВОДА ШНЕКОВ).
