13

их пальцами. При установке колеса ори-

ентируйтесь  на  изображение  стрелки

на  боковине  шины,  которое  показыва-

ет  направление  вращения  шины,  при

котором  протектор  обеспечивает  наи-

большее тяговое усилие колеса.

3.  Если  панель  управления  установлена

на  рабочих  рукоятках,  пропустите  этот

пункт.  Установите  панель  управления

(Рис.  2).  Для  этого  совместите  от-

верстия  в  панели  и  рабочей  рукоятке,

вставьте  в  них  четыре  болта  M8  ×  35

и закрепите их контргайками M8.

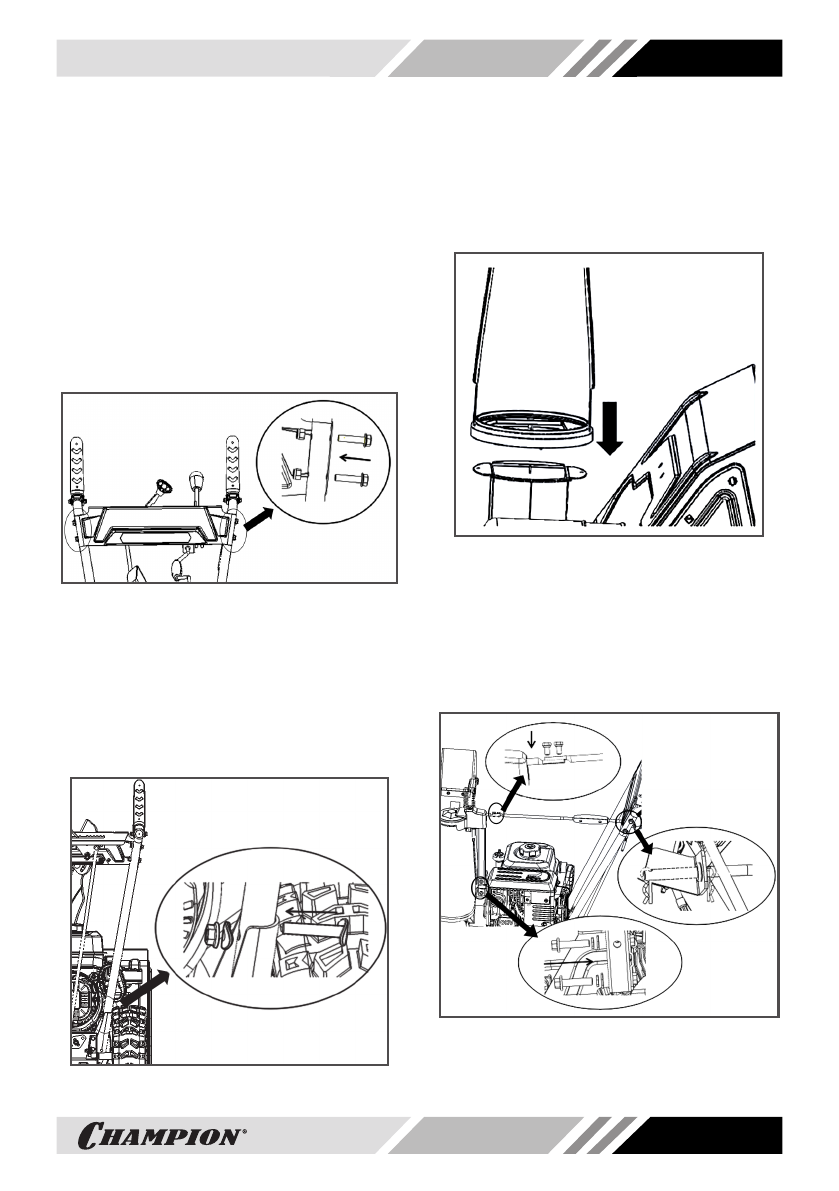

Рис. 2 Установка панели управления

4.  Установите  рабочие  рукоятки  (Рис.  3).

Для  этого  установите  рукоятки  в  поса-

дочные гнезда на корпусе и совместите

отверстия. Прикрепите рукоятки при по-

мощи двух болтов M8 × 40 с изогнутыми

головками, двух изогнутых шайб и двух

гаек M8.

Рис. 3 Установка рабочих рукояток

5.  Установите

желоб

со

стой-

кой  и  механизмом  поворота  на

снегоотбрасыватель.

a.  Установите  желоб  1  выброса  снега

на  корпус  основания  желоба  (Рис.

4).

 Рис. 4 Направление установки

желоба

b.  Стойку  механизма  поворота  жело-

ба  установите  в  кронштейн  (Рис.  5)

и  закрепите  ее  двумя  болтами  M8

×  40  с  пружинными  и  обычными

шайбами.

Рис. 5   Фиксация желоба на корпусе

c.  Установите вал управления поворо-

том желоба. Вставьте круглый конец
