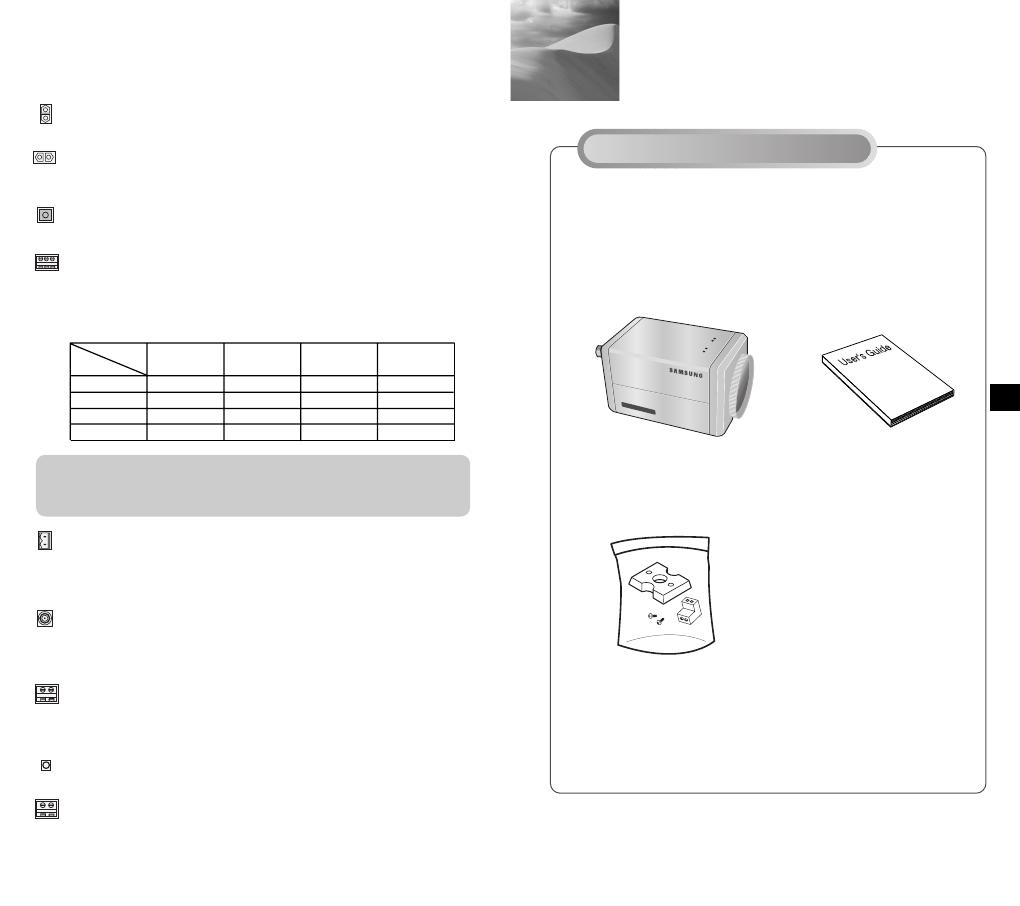

Installazione
3
Controllo del contenuto dell’imballaggio
Assicuratevi che l’imballaggio contenga i seguenti
accessori.
220x Power Zoom
LOW LIGHT
DIGIT
AL COLOR CAMERA
SCC-C4201(P),C4203(P),
C4301(P),C4303(P) - manuale
d’istruzioni - adattatore del
telaio - viti - morsettiera
Istruzioni per l’uso
Prima dell’installazione
Vite(2) Addattore
Montato
Blocco Terminale
☞
In modalità Menu Impostazione (Setup Menu)
- Pulsanti UP/DOWN: servono per spostare il cursore in
alto e in basso
- Pulsanti LEFT/RIGHT: servono per spostare il cursore a
sinistra o a destra o per visualizzare in sequenza i valori
che possono essere assegnati ad una voce di menu.
- Pulsante ENTER: serve per selezionare una voce di un
sottomenu o per confermare il valore attuale.
Prese ZOOM/FOCUS REMOTE
Servono per regolare lo ZOOM/FOCUS attraverso un
comando a distanza. A seconda dell’ingresso le prese
possono essere impostate in quattro modalità differenti.
(gamma dei voltaggi operativi: +3V ~+13V, -3V~-13V)
Presa ALARM OUT
Da questa presa esce un segnale di allarme quando è
attiva la modalità MOTION DET o la modalità BW
(Collettore aperto: massimo DC24V 14mA)
Presa VIDEO OUT
Collegata al VIDEO IN del monitor. Attraverso questa
presa il segnale video viene trasmesso dalla telecamera
al monitor.
Presa RS485
Presa per il controllo a distanza RS485
LED accensione.
È illuminato quando la telecamera è accesa
Presa POWER IN
Collegate qui l’alimentazione
Articolo
Codice
A
B
C
D
Codice/Voce Tele
(teleobiettivo)
-6V
-6V
+6V
+6V
Wide
(grandangolo)
+6V
+6V
-6V
-6V
Far (lontano)
+6V
-6V
+6V
-6V
Near (vicino)
-6V
+6V
-6V
+6V
ATTENZIONE :
in caso di ingresso simultaneo del segnale
RS485 e del segnale di controllo a distanza via
cavo verrà attivato quello collegato per primo.
