Navigating the Setup Menu
4
In this chapter, we will take a look at the menu system of the
SCC-C4201(P), C4203(P), C4301(P), and C4303(P). First,
we will take a look at the structure of the Setup Menu and
then describe the functions of each menu item in the menu.
●

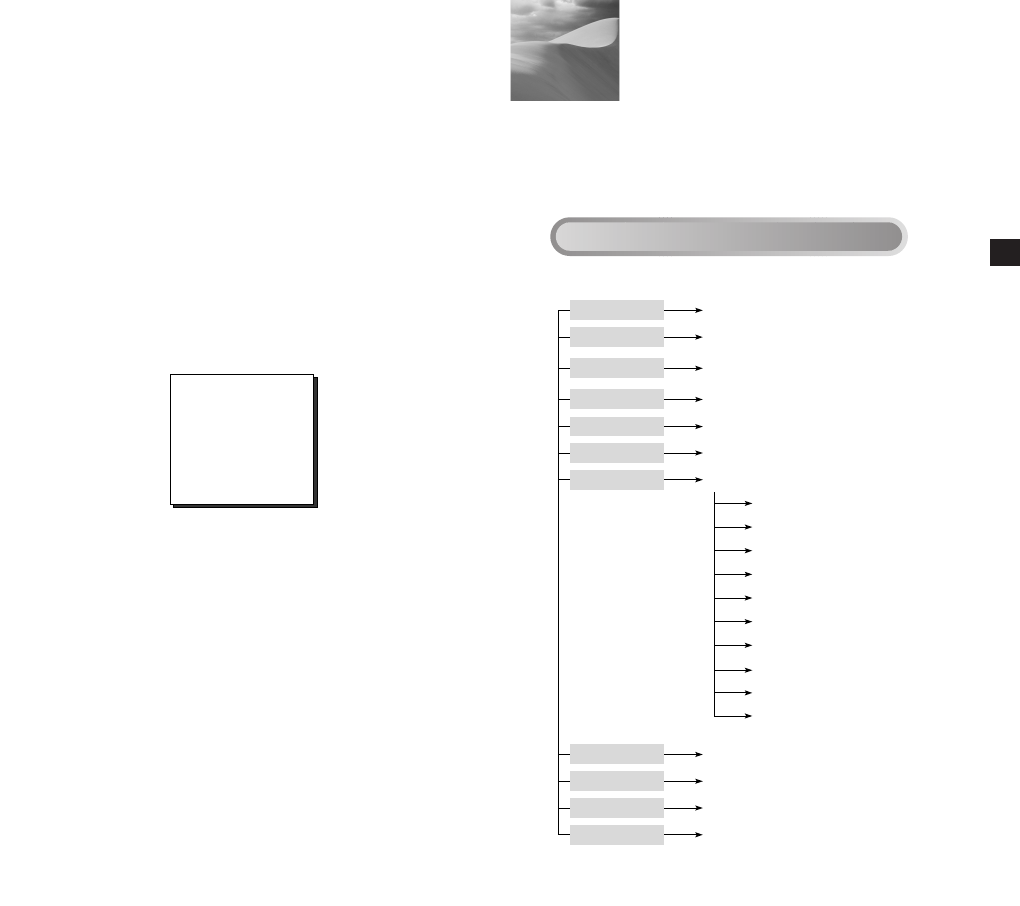

Structure of the Setup Menu of the SCC-C4201(P)
Structure of the Setup Menu
CAMERA ID
IRIS
SHUTTER
AGC
WHITE BAL
SPECIAL
AUTO FOCUS
MOTION DET
PRESET
EXIT
OFF/ON...
ALC.../MANU...
OFF/1/100(1/120) ~ 1/10K
/AUTO X2~X128/FIX X2~X128
OFF/LOW/HIGH
MOTION
S.S/SLOW/NORMAL/FAST/F.F
ATW/AWC/MANU...
...
CTRL TYPE A/B/C/D
LANGUAGE ENGLISH
RS-485 ...
PIP OFF/ON...
MIRROR OFF/ON
D-ZOOM OFF/X2 ~ X10
POSI/NEGA +/-
ZOOM SPEED 1/2/3/4
DETAIL(0) ---- I ----
RET
AF/MF/ONEAF
OFF/ON...
...
QUIT/SAVE/PRESET
6. The requirements for RS485 control is as follows :
●
Signaling Speed: 9600 bps
●
Data Bit : 8 bits
●
Stop Bit : 1 bit
●
Parity Bit : none
SAMSUNG PROTOCOL
ADDR : 0
TYPE : RS-485, HALF
BAUD : 9600
LENS CHECK : OK!
4. Determine the type of power supply and set the POWER
SELECTION switch accordingly. Next, plug the power
adapter into a wall outlet.
The requirements for the power adapter for each model are
as follows:
●
SCC-C4201(P), SCC-C4203(P) : DC12V 600mA
●
SCC-C4301(P), SCC-C4303(P) : AC24V 300mA
DC12V 600mA
5. If the camera operates normally, the following screen will
be displayed for 5 seconds and then disappears.
