9
10
F

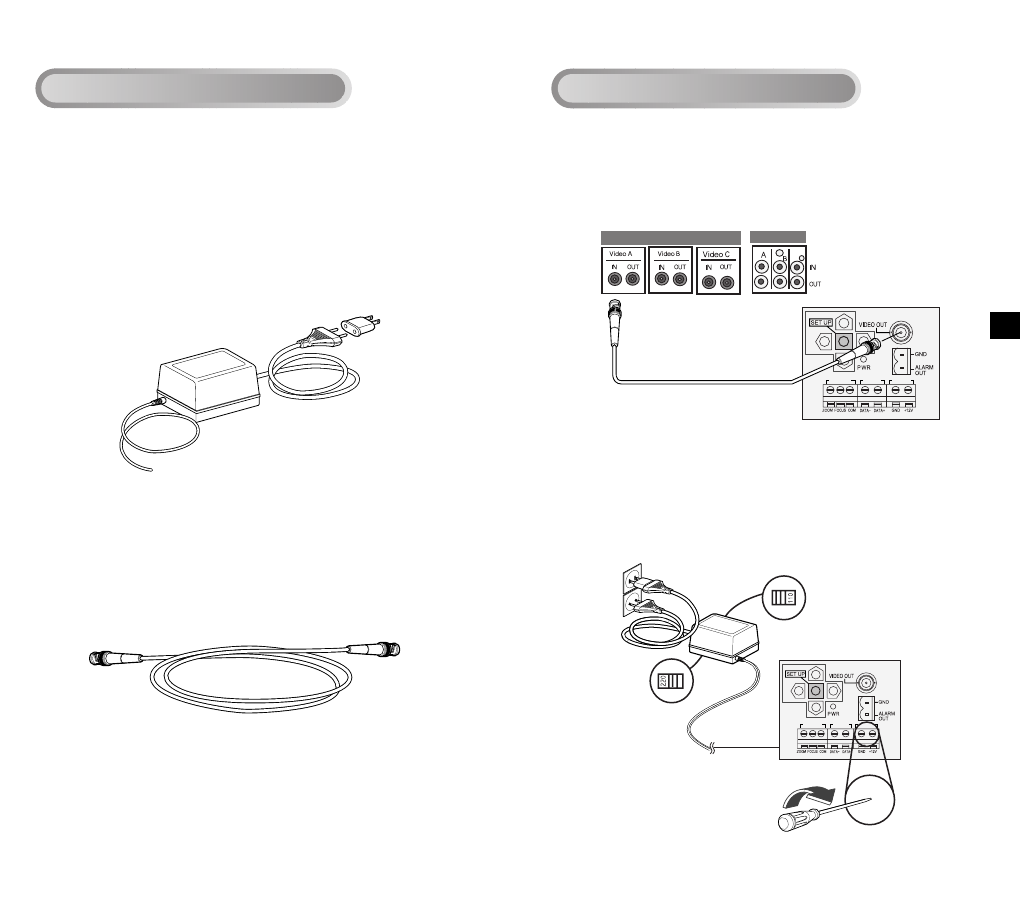

1. Connectez une extrémité du câble BNC à la sortie VIDEO OUT.
2. Connectez l’autre extrémité du câble BNC à l’entrée VIDEO IN
du moniteur.
3. Branchez l’adaptateur d’alimentation. Utilisez un tournevis
‘négatif’ pour connecter une partie de l’adaptateur d’alimentation
qui est composé de deux lignes, au terminal POWER de la
caméra comme le montre la figure ci-dessous :
REMOTE
RS-485
POWER
REMOTE
RS-485
POWER
Connexion des câbles
Terminaux vidéo au dos
du moniteur
Câble BNC
Bouton de sélection de
puissance en dessous de
l’adaptateur
Bouton de sélection de
puissance en dessous
de l’adaptateur
Préparation des câbles
Avant d’installer et d’utiliser la caméra, préparez les câbles
suivants.
Les caractÉristiques de liadaptateur qui sera connectÉ au terminal
POWER IN de la camÉratsont les suivantes :
●
SCC-C4201(P), SCC-C4203(P) : 12V CC 600mA
●
SCC-C4301(P), SCC-C4303(P) : 24V CA 300mA
12V CC 600mA
Câble Vidéo
Utilisez un câble BNC comme indiqué ci-dessous pour connecter
la sortie VIDEO OUT de la caméra au moniteur.
