3. Положите компьютер на бок, чтобы было проще добраться до материнской платы.

4. Найдите блок радиатора и вентилятора. Смотрите раздел “Как найти компоненты, установленные

на материнской плате” на странице 13.

5. Отсоедините кабель блока радиатора и вентилятора от разъема вентилятора микропроцессора

на материнской плате. Смотрите раздел “Как найти компоненты, установленные на материнской
плате” на странице 13.

6. Отвинтите четыре винта, которыми блок радиатора и вентилятора крепится к материнской

плате, в указанной ниже последовательности:

a. Частично вывинтите винт

1

, затем полностью вывинтите винт

2

, после чего полностью

удалите винт

1

.

b. Частично вывинтите винт

3

, затем полностью вывинтите винт

4

, после чего полностью

удалите винт

3

.

Примечание:

Винты нужно отвинчивать осторожно, чтобы не повредить материнскую плату. Эти

четыре винта нельзя вывинтить из блока радиатора и вентилятора.

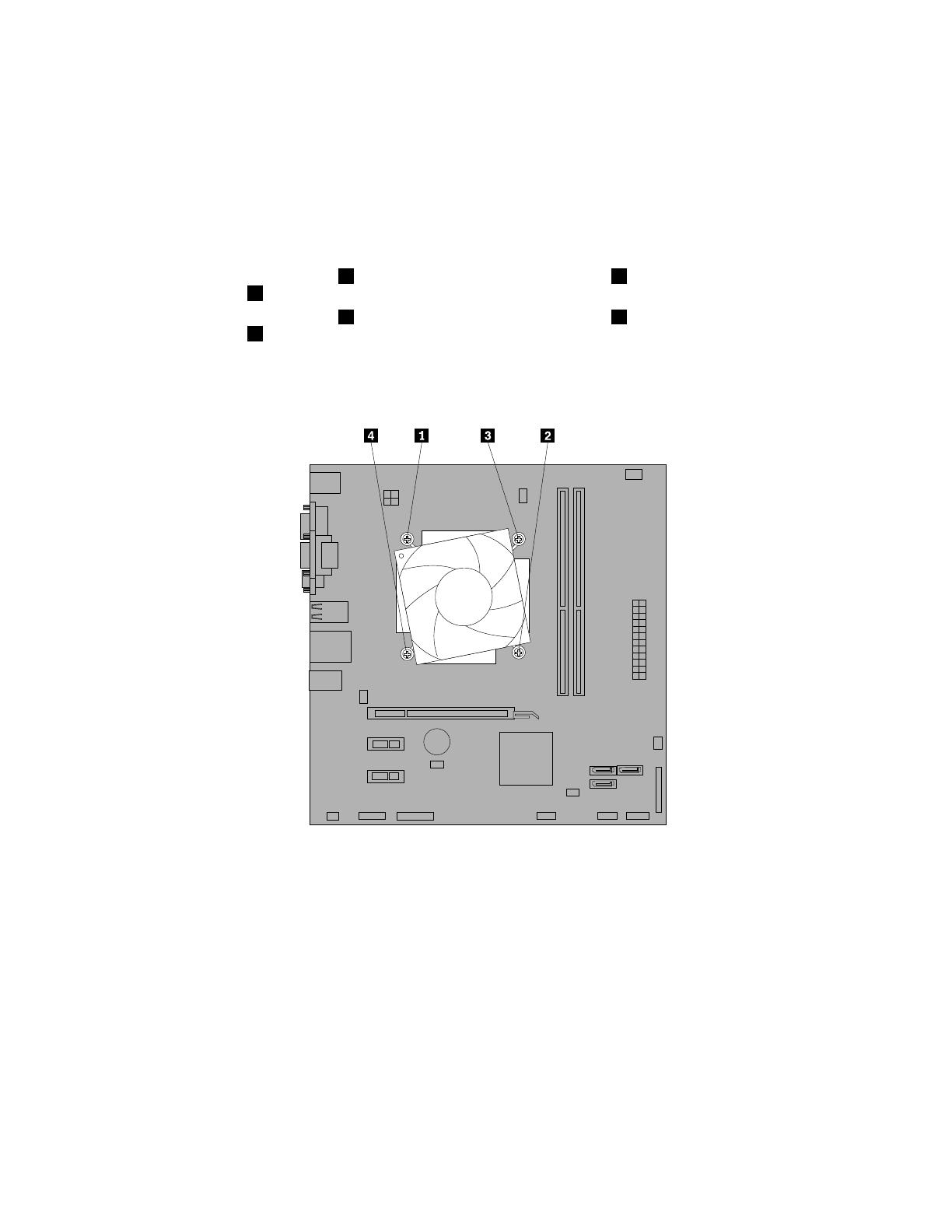

Рис. 23. Как снять блок радиатора и вентилятора

7. Снимите неисправный блок радиатора и вентилятора с материнской платы.

Примечания:

a. Чтобы снять радиатор и вентилятор с микропроцессора, их, возможно, придется немного

повернуть.

b. Не прикасайтесь к термосмазке при работе с блоком радиатора и вентилятора.

8. Установите новый блок радиатора и вентилятора на материнскую плату так, чтобы четыре

отверстия для винтов совместились с отверстиями на материнской плате.

Примечание:

Установите новый блок радиатора и вентилятора так, чтобы кабель блока был

направлен в сторону разъема вентилятора микропроцессора на материнской плате.

9. Закрепите новый блок радиатора и вентилятора, завинтив четыре винта в указанной ниже

последовательности. Не перетягивайте винты.
