Как найти компоненты, установленные на материнской плате

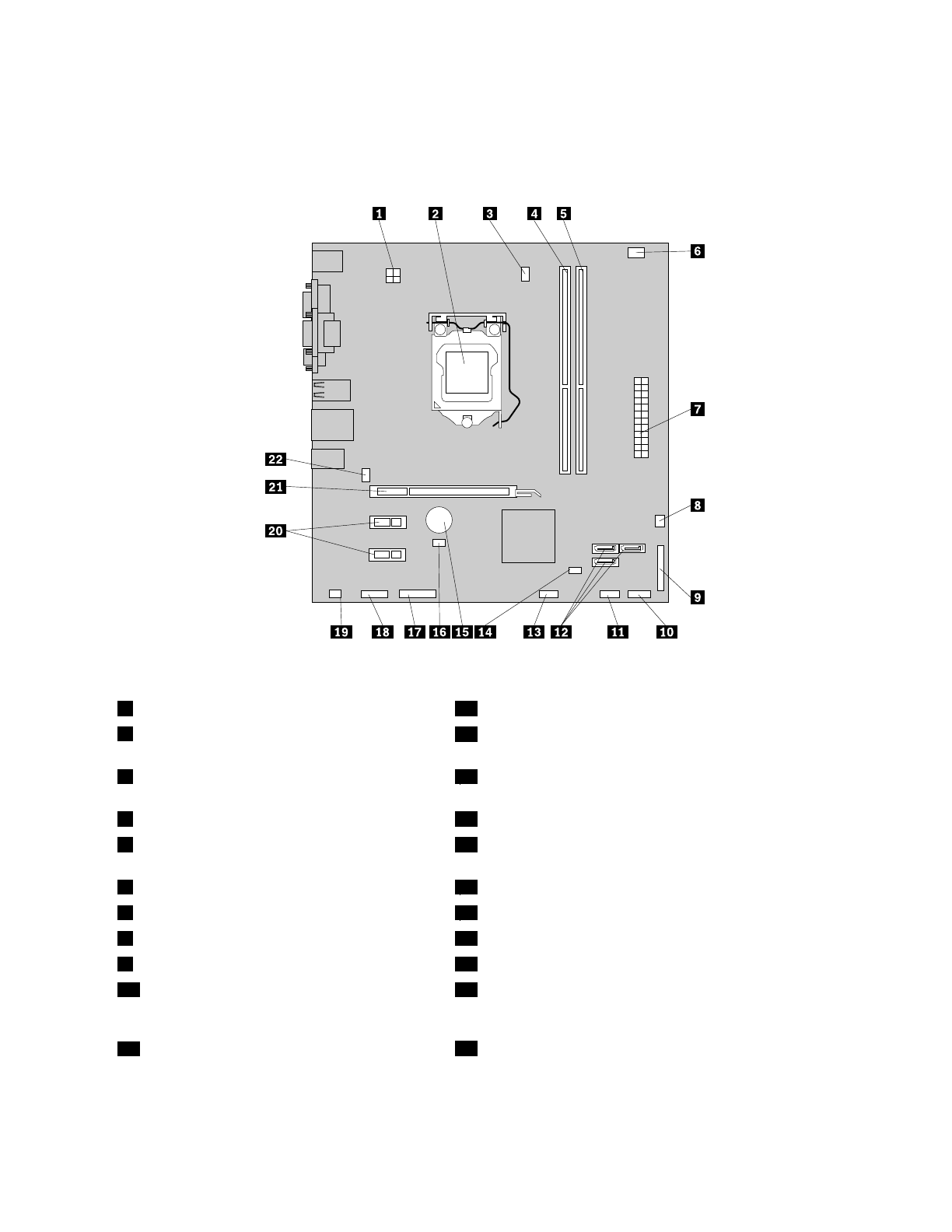

На Рис. 4 “Размещение компонентов материнской платы” на странице 13 показано размещение
компонентов на материнской плате.

Рис. 4. Размещение компонентов материнской платы

1

4-Штырьковый разъем питания

12

Разъемы SATA (3)

2

Микропроцессор

13

Передний разъем USB № 2 (для подключения

дополнительных устройств USB)

3

Разъем вентилятора микропроцессора

14

Перемычка Clear CMOS/Recovery (очистка

CMOS/восстановление)

4

Гнездо модуля памяти 1 (DIMM1)

15

Батарейка

5

Гнездо модуля памяти 2 (DIMM2)

16

Разъем датчика установленного кожуха (датчик

вмешательства)

6

Разъем термодатчика

17

Последовательный (COM2) разъем

7

24-Штырьковый разъем питания

18

Аудиоразъем лицевой панели

8

Разъем вентилятора блока питания

19

Разъем внутреннего динамика

9

Параллельный разъем

20

Гнезда карт PCI Express x1 (2)

10

Разъем на передней панели (для

подсоединения светодиодных индикаторов и
выключателя)

21

Гнездо платы графического контроллера PCI Express

x16

11

Передний разъем USB 1 (для подключения

USB-портов 1 и 2 на лицевой панели)

22

Разъем вентилятора компьютера
