Расположение разъемов на задней панели компьютера

На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 10 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.

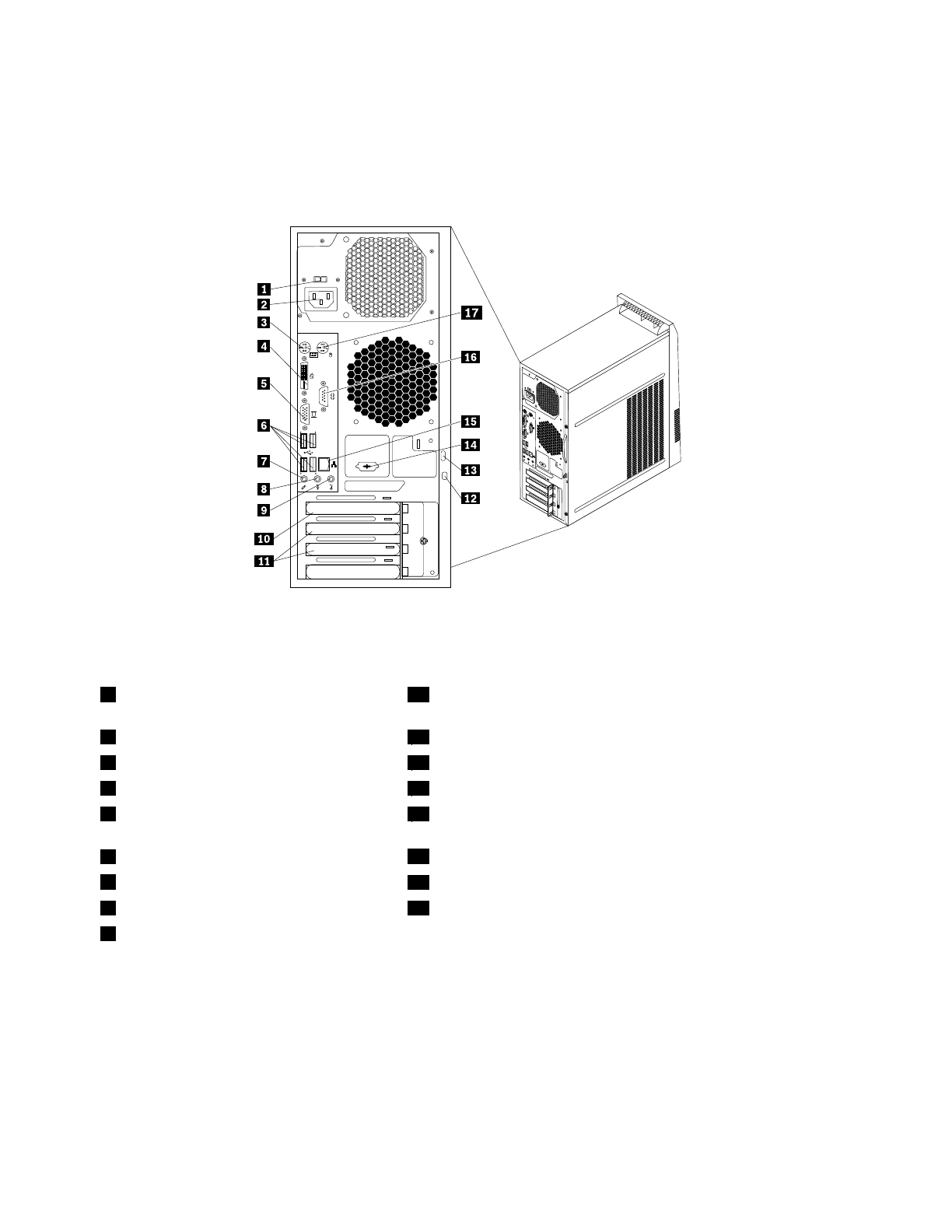

Рис. 2. Расположение разъемов на задней панели компьютера

1

Переключатель напряжения (в некоторых

моделях)

10

Гнездо платы графического контроллера PCI Express x16

2

Разъем питания

11

Гнезда карт PCI Express x1 (2)

3

Разъем PS/2 клавиатуры

12

Гнездо встроенного замка для троса (замок Kingston)

4

Разъем монитора DVI

13

Скоба для висячего замка

5

Разъем монитора VGA

14

Дополнительный последовательный порт (последовательный

порт 2)

6

Разъемы USB (USB-порты 3—6)

15

Разъем Ethernet

7

Микрофон

16

Последовательный порт (последовательный порт 1)

8

Линейный аудиовыход

17

Разъем PS/2 мыши

9

Линейный аудиовход

10

ThinkCentre: Руководство пользователя
