Установка модулей расширения
флеш-памяти

Конфигурация

Существует два типа модулей расширения флеш-памяти:



FL512M

Объем памяти 512 Мбайт.



FL1024M

Объем памяти 1024 Мбайт.

Процедура установки

1

Выключите питание MOXF и отсоедините
кабель питания от сети. Кроме того, обязательно
отключите MOXF от всех внешних устройств.

2

Переверните MOXF клавиатурой вниз,
обеспечив прямой доступ к нижней панели
инструмента.

Для защиты ручек, колесиков и регуляторов от повреждения
поставьте клавиатуру так, чтобы четыре угла опирались
на что-либо, например на журналы или подушки. Подложите
опоры под все четыре угла, стараясь не прикасаться к ручкам,
колесикам и регуляторам.

ВНИМАНИЕ

• Так как инструмент (особенно MOXF8) имеет большой вес,

эту процедуру следует выполнять вдвоем или втроем.
Выполнять ее в одиночку запрещается.

3

Снимите нижнюю крышку.

Поверните заднюю панель MOXF к себе и извлеките два винта
из крышки с помощью крестовой отвертки. Отвинтив винты,
сдвиньте и снимите крышку.

Важно!

Сохраните извлеченные винты в надежном месте.
Они потребуются для прикрепления крышки к инструменту
после установки.

4

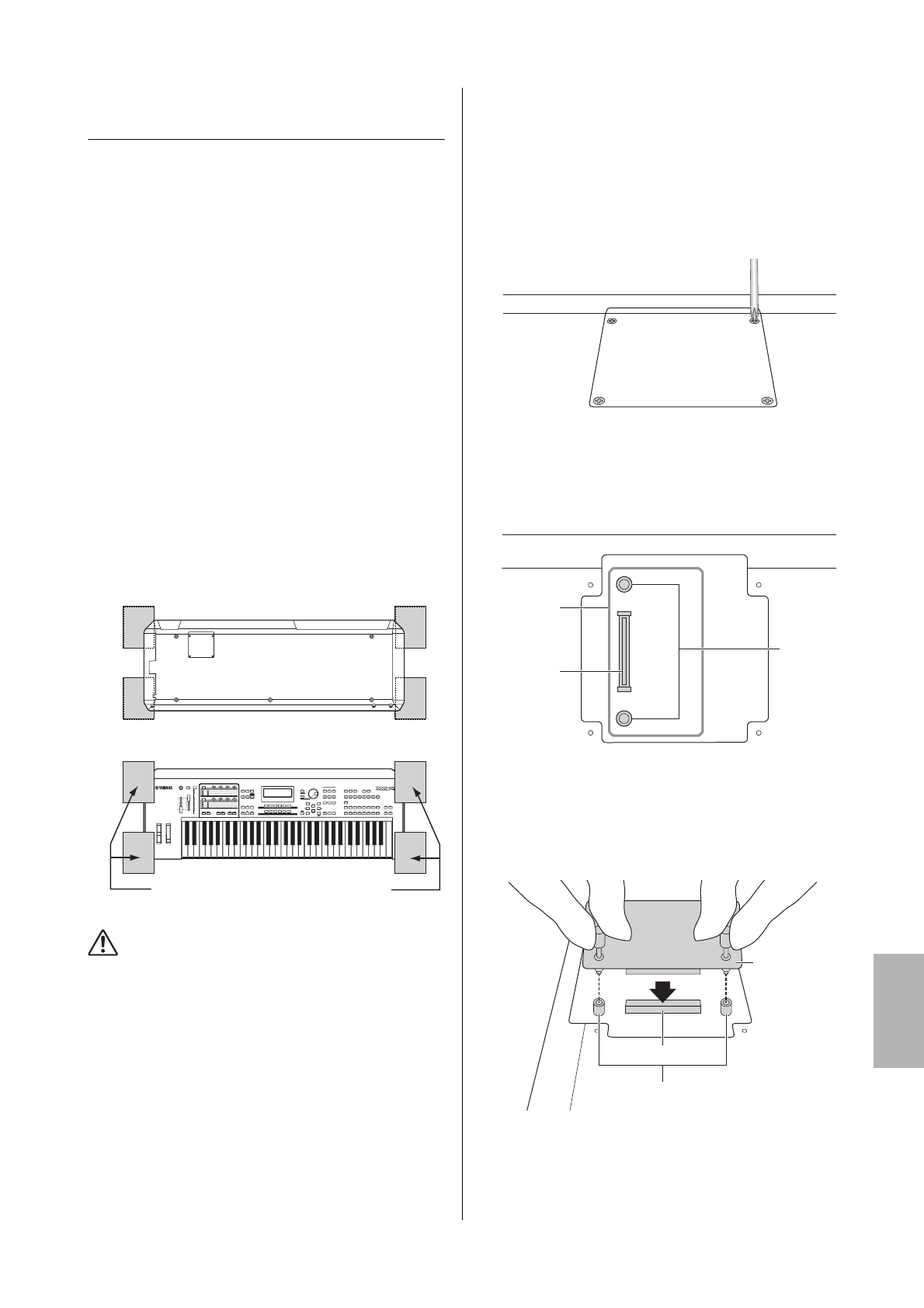

Установите модуль FL1024M или FL512M
в гнездо.

как показано на приведенном ниже рисунке.

Установите модуль в гнездо, выполнив следующие действия.

4-1

Вставьте модуль вертикально в гнездо, направив
винты на корпусе модуля в соответствующие
резьбовые отверстия.



 Задняя панель

Вид клавиатуры снизу

Подложите опоры под все четыре угла,
стараясь не прикасаться к ручкам,
колесикам и регуляторам.



 Задняя панель

Нижняя панель

Расположение
FL512M/
FL1024M

Гнездо

Отверстия
с резьбой

Гнездо

Отверстия с резьбой



 Задняя

панель

FL512M/
FL1024M
