16

Руководство пользователя MOXF6/MOXF8

Элементы управления и функции

РУСС

КИЙ

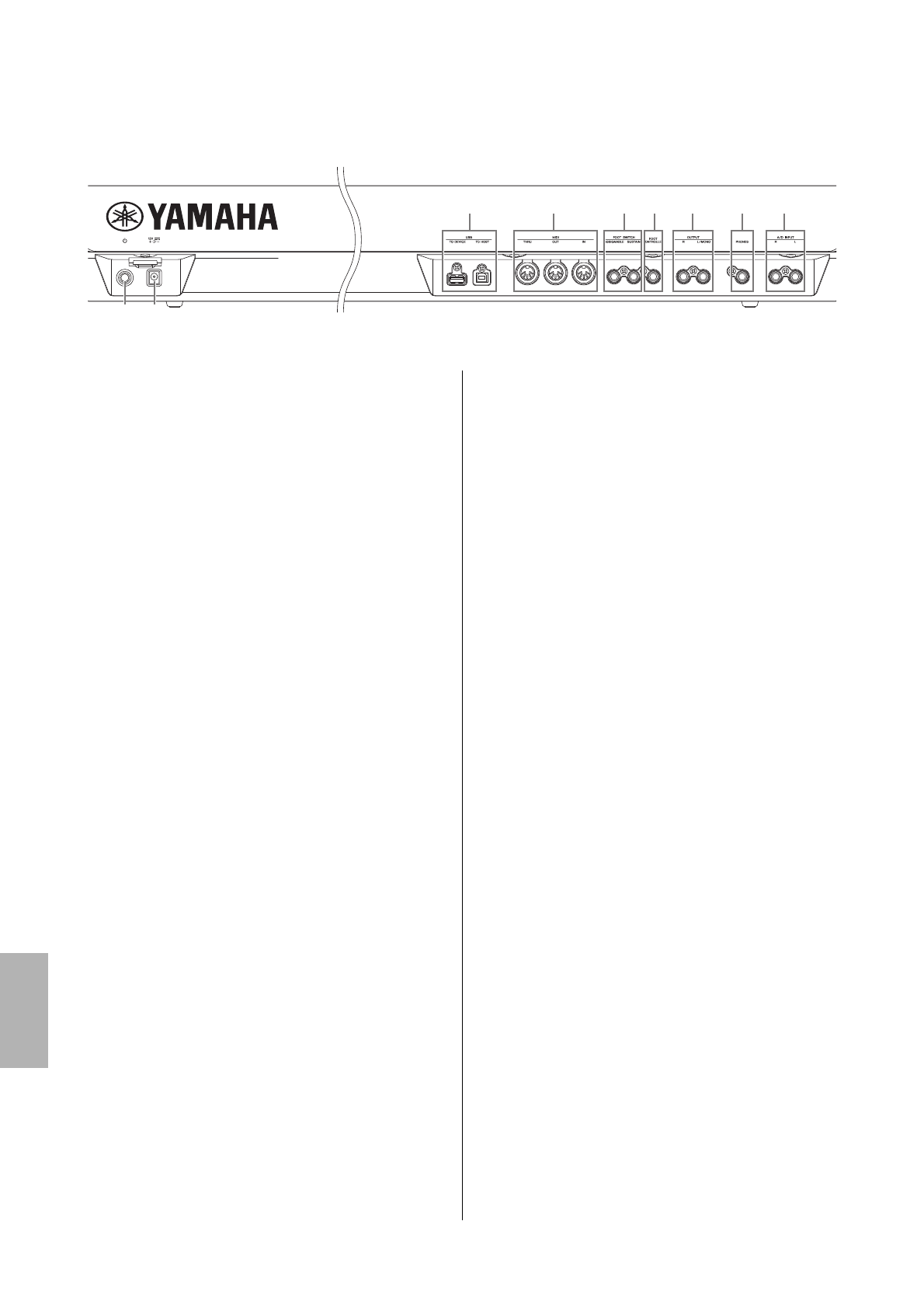

Задняя панель

1

P

 Переключатель (режим ожидания/вкл)

(стр. 17)

Служит для включения питания (

O

) или перевода в режим

ожидания (

N

).

2

Разъем DC IN (стр. 17)

К этому разъему подключается прилагаемый адаптер питания.

3

Разъемы USB

Существует два типа разъемов USB. Разъемы обоих этих типов
имеются на задней панели инструмента.
Разъем USB [ TO HOST ] служит для подключения инструмента
к компьютеру с помощью кабеля USB, это позволяет передавать
MIDI-данные и аудиоданные между этими устройствами. В отличие
от MIDI-интерфейса USB-интерфейс может обслуживать множество
портов при передаче данных по одному кабелю. Подробнее об
обслуживании портов инструментом MOXF6/MOXF8 см. стр. 54.
Разъем USB [TO DEVICE] применяется для подключения инструмента
к устройству флеш-памяти USB с помощью кабеля USB. Это позволяет
сохранять созданные на инструменте данные во внешнем
устройстве флеш-памяти USB и загружать данные из устройства
флеш-памяти USB в инструмент. Операции Save/Load (сохранение/
загрузка) можно выполнить в режиме File (файл) (стр. 60).

ПРИМЕЧАНИЕ

Этим инструментом распознаются только устройства
флеш-памяти USB. Любые другие запоминающие USB-
устройства (такие как жесткие диски, дисковод компакт-
дисков и концентратор USB) использоваться не могут.

ПРИМЕЧАНИЕ

Хотя инструмент поддерживает стандарт USB 1.1, можно
подключать и использовать запоминающие устройства
USB 2.0. Однако учтите, что скорость передачи данных
все равно будет соответствовать стандарту USB 1.1.

4

Разъемы MIDI [IN]/[OUT]/[THRU]

Разъем MIDI [IN] предназначен для приема управляющих данных
или данных исполнения из другого MIDI-устройства, например
внешнего секвенсора. Это позволяет управлять данным
инструментом с подключенного отдельного MIDI-устройства.
Разъем MIDI [OUT ] служит для передачи всех управляющих данных,
данных исполнения и воспроизведения из данного инструмента
в другое MIDI-устройство, например внешний секвенсор.
Разъем MIDI [ THRU] служит для перенаправления любых
полученных MIDI-данных (через MIDI [IN]) в подключенные
устройства, обеспечивая удобную связь с дополнительными
MIDI-инструментами.

5

Разъемы FOOT SWITCH [ASSIGNABLE]/
[SUSTAIN]

Для подключения дополнительного педального переключателя
FC3/FC4/FC5 к разъему [SUSTAIN] и педального переключателя

FC4/FC5 к разъему [ASSIGNABLE]. При подключении к разъему
[SUSTAIN] педальный переключатель управляет сустейном. При
подключении к разъему [ASSIGNABLE] педальный переключатель
управляет одной из разнообразных назначаемых функций.

6

Разъем [FOOT CONTROLLER]

Для подключения дополнительного ножного контроллера
(FC7 и т.п.). Этот разъем позволяет непрерывно управлять
одной из разнообразных назначаемых функций, например,
громкостью, тоном, высотой звука и прочими аспектами звука.

7

Разъемы OUTPUT [L/MONO] и [R]

Через эти разъемы для подключения наушников выводятся
аудиосигналы линейного уровня. Для монофонического
выходного сигнала используйте только разъем [L/MONO].

8

Разъем [PHONES] (наушники)

Это стандартный стереофонический разъем для подключения
стереофонических наушников. Этот разъем служит для вывода
аудиосигналов, идентичных сигналам из разъемов OUTPUT
[L/MONO] и [R].

9

Разъемы A/D INPUT [L] и [R]

Через эти разъемы могут вводиться внешние аудиосигналы
(используется монофонический телефонный штекер).
К этим разъемам могут быть подключены разные устройства,
такие как микрофон, гитара, бас, проигрыватель компакт-дисков,
синтезатор, и входные аудиосигналы от этих устройств могут
звучать как аудиопартия тембра, исполнения, композиции или
паттерна. Дополнительно можно использовать специальную
функцию вокодера (стр. 39), подключив микрофон к одному
из этих разъемов и используя этот микрофон для пения.
Используйте монофонические телефонные штекеры. Для
стереосигналов (например, сигналов от аудиоустройства)
используйте оба разъема. Для монофонических сигналов
(например, от микрофона или гитары) используйте только
один из этих разъемов в соответствии со значением параметра
«Mono/Stereo» (моно/стерео).

ПРИМЕЧАНИЕ

При использовании этих разъемов следует проверить
значение параметра «Mono/Stereo», которое можно
задать на следующих экранах в любом режиме.

•

Для режима Voice (тембр): экран VCE A/D в режиме
Utility (утилиты)

•

Для режима Performance (исполнение): экран A/D IN
в режиме Common Edit (редактирование общих
параметров)

•

Для режима Song/Pattern (композиция/паттерн): экран
A/D IN в режиме Mixing Common Edit (редактирование
общих параметров микширования)

3

4

5

6

7

8

9

1

2
