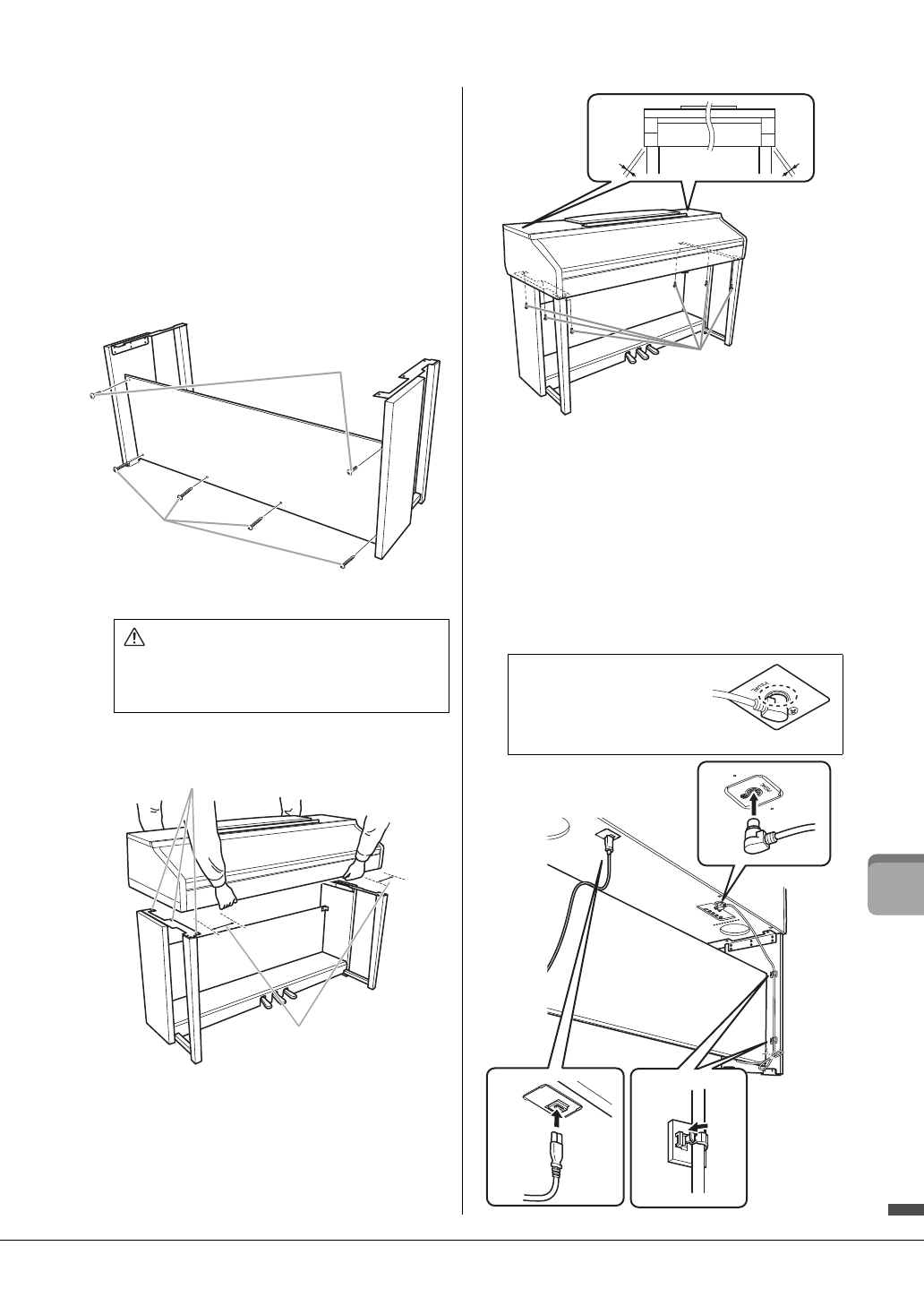

Присоедините компонент В.

1

Совместите отверстия для винтов на верхней
стороне компонента B с отверстиями на
кронштейнах компонентов D и E, затем
присоедините верхние углы компонента B
к компонентам D и E, закрутив пальцами
два тонких винта (4 на 12 мм).

2

Закрепите нижнюю часть компонента B
с помощью четырех саморезов (4 x 20 мм).

3

Затяните винты, установленные на шаге 2-

1

,

на верхней части компонента B.

3

Установите компонент А.

При установке поместите руки на расстоянии
не менее 15 см от краев основного блока.

4

Закрепите компонент A.

1

Выровняйте компонент A так, чтобы его
левый и правый края равномерно выступали
за компоненты D и E (если смотреть спереди).

2

Закрепите компонент A, затянув снизу шесть
коротких винтов (6 x 16 мм).

5

Присоедините педальный шнур
и кабель питания.

1

Вставьте штекер кабеля педалей в разъем
для педали.

2

Присоедините держатели для кабеля к задней
панели, как показано на рисунке, и защелкните
кабель в держателях.

3

Если кабель педалей оказался длиннее, чем
нужно, закрепите лишнюю часть с помощью
винилового шнурка.

4

Вставьте штекер кабеля питания в разъем
питания.

ВНИМАНИЕ

• Будьте очень осторожны, постарайтесь не уронить

основную часть и не прищемить ею пальцы.

• Держите основной блок только так, как указано

на рисунке.

2

13

E

E

B

D

D

A

A

Выровняйте отверстия для винтов.

15 см или больше

Для надежного подключения
вставьте штекер кабеля педалей
так, чтобы не было видно
металлической части штекера.
В противном случае возможна
неправильная работа педали.

1

2

A

A

A

A

1

2

3

4
