Руководство пользователя CVP-601

98

С

борка

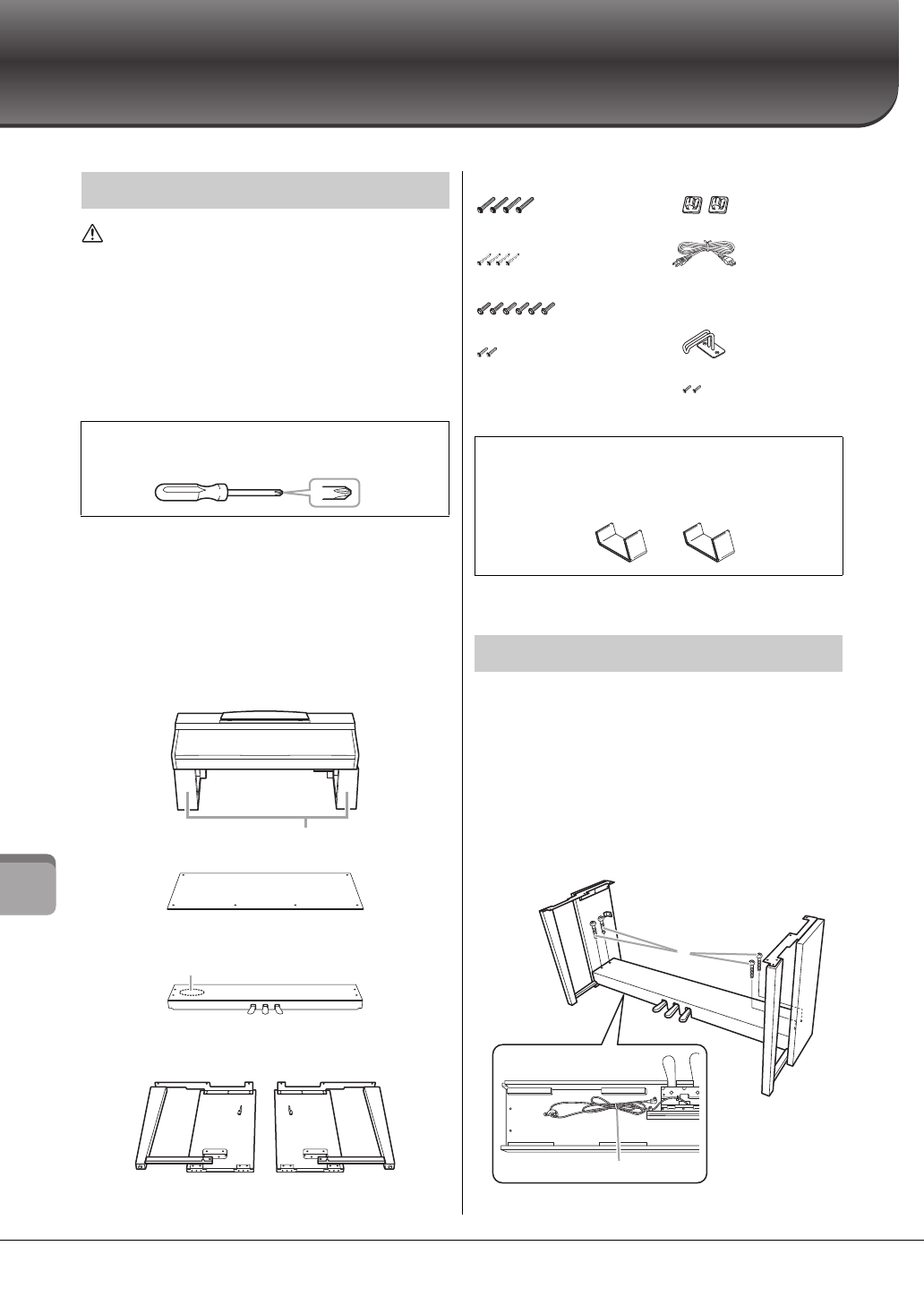

Сборка

ВНИМАНИЕ

• Соберите подставку на ровной и свободной

поверхности пола.

• Будьте внимательны: не перепутайте компоненты

и устанавливайте их в правильном направлении.
Выполняйте сборку согласно следующей инструкции.

• Для сборки требуется не менее двух человек.
• Убедитесь в том, что используются винты указанного

размера. Использование неправильных винтов может
привести к повреждению инструмента.

• По завершении сборки каждого компонента затяните винты.
• Для разборки подставки выполните последовательность

операций, приведенную ниже, в обратном порядке.

Извлеките пенопластовые прокладки из упаковки,
поместите их на ровную поверхность и установите на
них компонент A. Располагайте пенополистироловые
подставки таким образом, чтобы они не скрывали
разъемы с нижней стороны компонента A.

Извлеките все комплектующие из коробки. Убедитесь,
что все указанные на рисунке комплектующие имеются
в наличии.

1

Прикрепите компонент C
к компонентам D и E.

1

Отвяжите и распрямите упакованный
кабель педали.
Не выбрасывайте виниловый шнурок.
Он понадобится на шаге 5.

2

Прикрепите компоненты D и E к компоненту C
с помощью четырех длинных винтов (6 x 20 мм).

Подготовка к сборке

Подготовьте крестовую (+) отвертку
соответствующего размера.

A

B

C

D

E

Пенопластовые прокладки

Основной
блок

Задняя
панель

Блок
педалей

Кабель педалей, закрепленный внутри

Боковая панель (левая)

Боковая панель (правая)

Набор держателей

Дополнительные сведения об установке держателей
см. на стр. 94.

Сборка

Длинные шурупы 6 x 20 мм, 4 шт.

Короткие винты 6 x 16 мм, 6 шт.

Тонкие винты 4 x 12 мм, 2 шт.

Саморезы 4 x 20 мм, 4 шт.

Держатели для кабелей, 2 шт.

Кабель питания

Крючок для наушников

Крючок для наушников

Тонкие винты 4 x 10 мм, 2 шт.

Детали сборки

C

C

D

E

E

2

1
