46

d

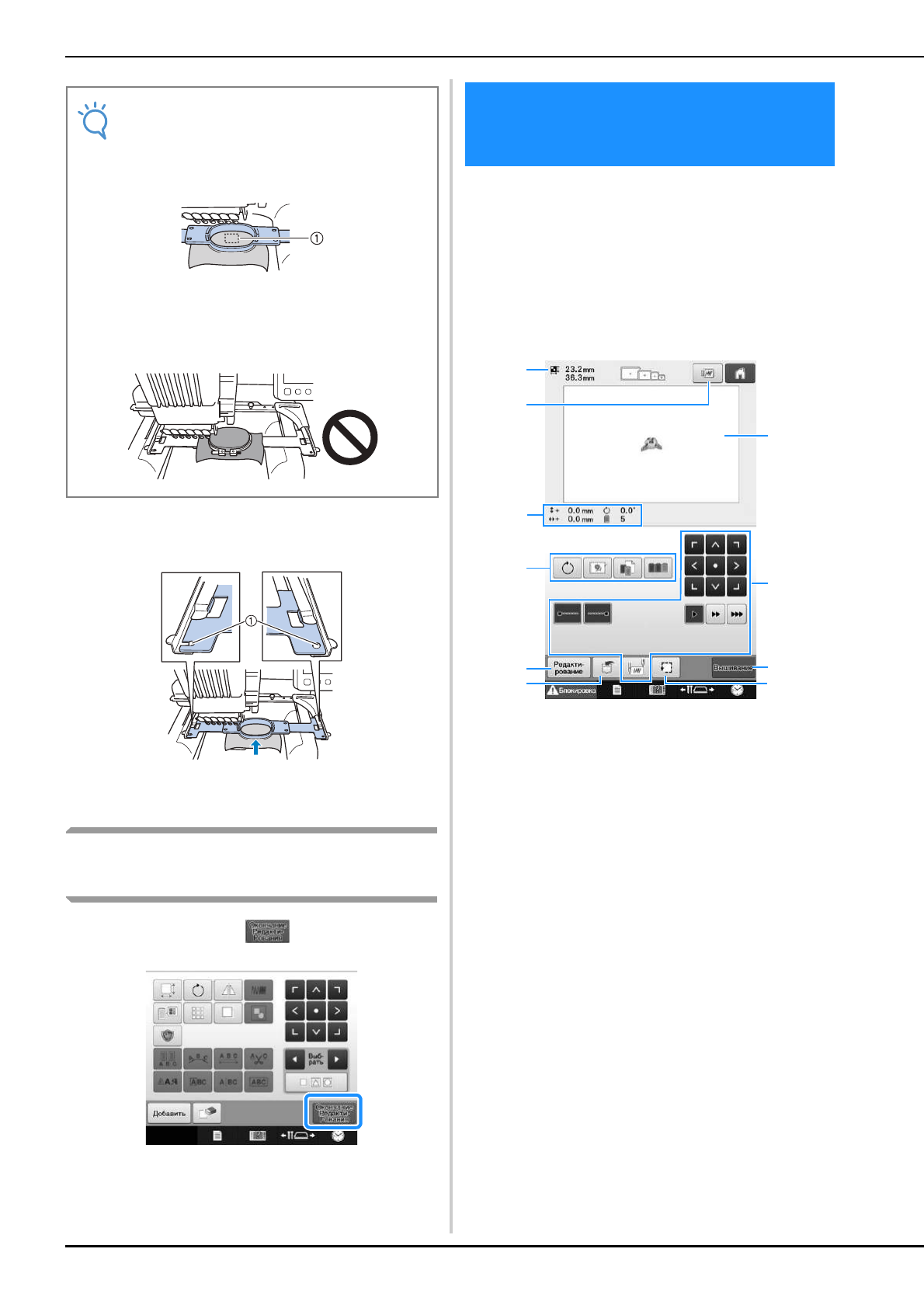

Вставьте пяльцы до упора, так чтобы они
зафиксировались со щелчком.

1

Убедитесь, что штифты на левом и правом
держателях пялец попали в установочные пазы
и отверстия на пяльцах.

Переход к экрану настроек
процедуры вышивания

a

Нажмите кнопку

.

→

Отображается экран настроек процедуры
вышивания.

На этом экране можно редактировать весь
рисунок в целом и задавать настройки
процедуры вышивания. Кроме того, можно
проверить позицию вышивания и сохранить
рисунок для последующего использования.

Экран настроек вышивания

 (подробное

описание кнопок и другой информации,
отображающейся на экране, см. на с. 68).

1

Показывает размер рисунка, отображаемого в
области отображения рисунков.

2

Предварительный просмотр изображения.

3

Для изображения на странице “Рисунок”
отображается размер изображения, угол
поворота, количество смен нитей и координаты
позиции изображения в области вышивания.

4

Нажимайте эти кнопки для вызова
дополнительных функций редактирования.

5

Возврат к экрану редактирования рисунков.

6

Нажмите эту кнопку для сохранения рисунка в
памяти.

7

Направляющая линия области вышивания,
показываемая в области отображения рисунка
на экране настроек вышивания, соответствует
размеру фактически установленных пялец.

8

Эти кнопки служат для определения
процедуры вышивания рисунка.

9

Переход к следующему экрану

0

Служит для проверки области вышивания.

В приведенном примере мы не будем задавать
никаких настроек процедуры вышивания.
Продолжите выполнение процедуры со
следующей операции.

Примечание

• Установите пяльцы так, чтобы игольная

пластина располагалась под областью
вышивания; в противном случае пяльцы
будут ударяться об игольную пластину.

1

Игольная пластина

• Если внешний обод находится сверху

(как показано ниже), пяльцы
установлены неправильно.

8. Задание настроек
процедуры вышивания

1

3

9

7

8

0

5
6

2

4
