26

d

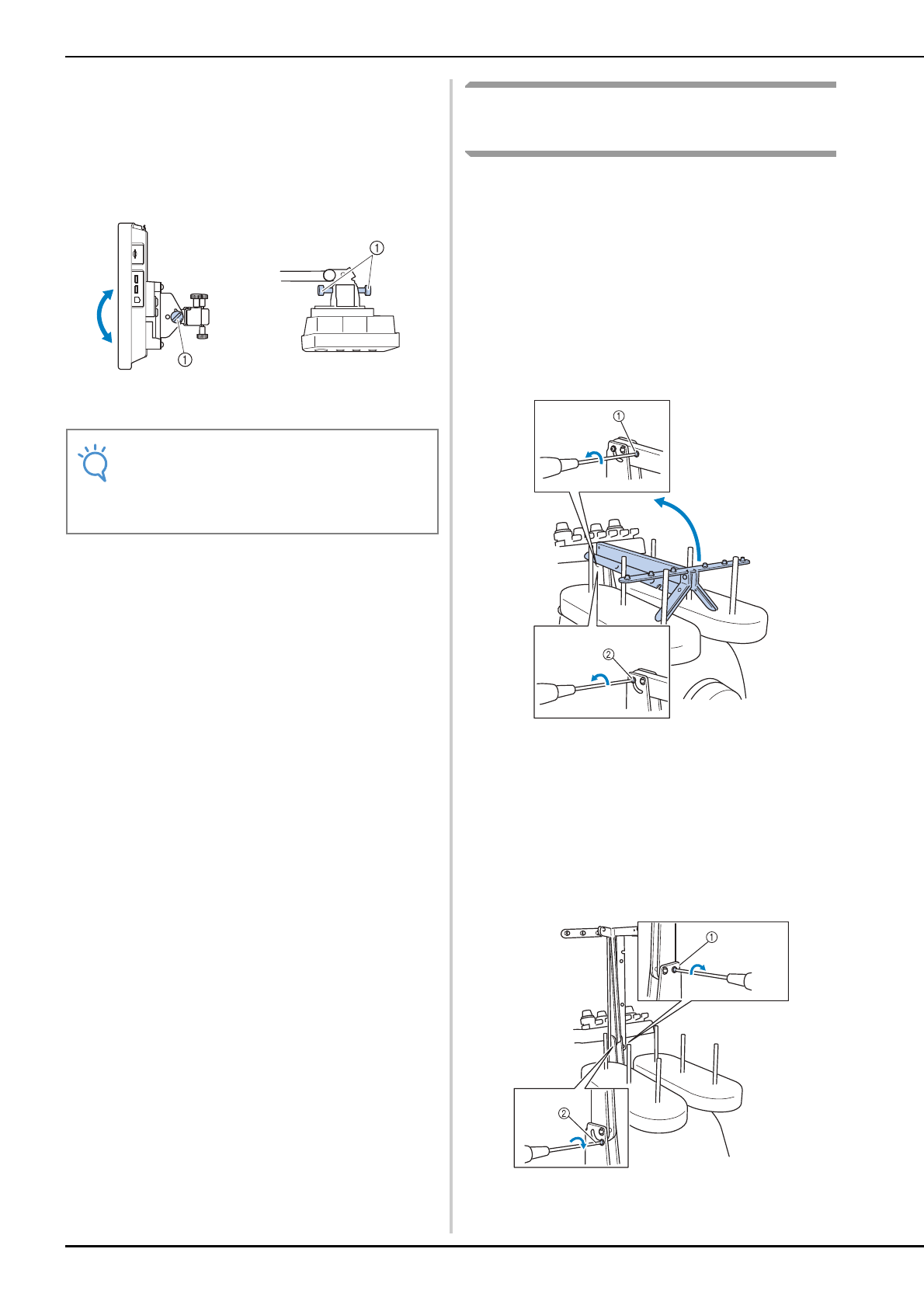

Отрегулируйте угол наклона панели
управления.

Ослабьте 2 винта с накаткой на задней стороне
панели управления, установите панель управления
в такое положение, чтобы на нее было удобно
смотреть, а затем затяните эти винты.

1

Винты с накаткой

Подготовка узла
нитенаправителя

Установите в рабочее положение узел
нитенаправителя. Найдите прилагаемую
крестообразную отвертку.

a

С помощью этой крестообразной
отвертки ослабьте винты на левой
стороне кронштейна узла
нитенаправителя, чтобы можно было
поднять этот узел.

Удалите винт

1

 и затем ослабьте винт

2

, повернув

его на 3–4 оборота.

1

Удалите винт.

2

Чтобы ослабить винт, поверните его на 3–4
оборота.

b

Поднимите нитенаправитель в рабочее
положение и затяните винт

2

 с левой

стороны. Вставьте винт

1

 с правой

стороны кронштейна узла
нитенаправителя и затяните винт.

1

Вставьте винт и затяните его.

2

Затяните винт.

(Вид сбоку)

(Вид сверху)

Примечание

• Для того чтобы ослабить или туго

затянуть эти пять винтов с накаткой,
воспользуйтесь входящей в комплект
машины дискообразной отверткой.
