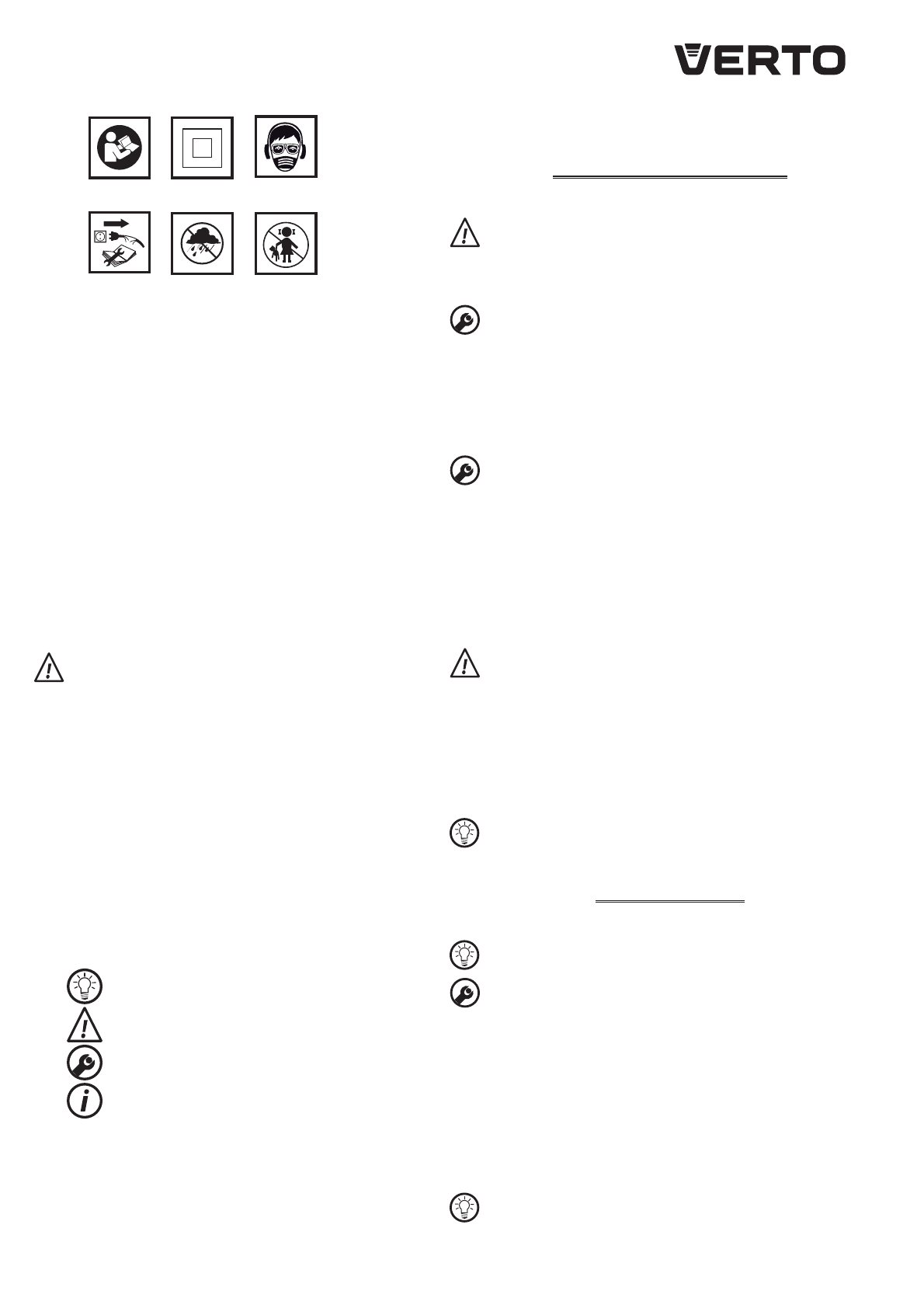

Descripción de iconos y gráficos utilizados.
1
2
5
6
3
4
1.
Lea el manual de uso, siga las adver tencias y las reglas de
seguridad incluidas.
2.
Herramienta de aislamiento clase II.
3.
Use el equipo de protección personal (gafas de seguridad,
protección auditiva, mascarilla antipolvo)
4.
Desconecte el cable de alimentación antes de realizar tareas
de mantenimiento o reparación.
5.
Proteja la herramienta de la lluvia.
6.
No permita que los niños se acerquen a la herramienta.
ESTRUCTURA Y APLICACIÓN
Este taladro de impacto es una herramienta eléctrica manual con
aislamiento de II clase. La propulsión es de motor monofásico
conmutador cuyas revoluciones se reducen mediante la transmisión
por engranajes. Este tipo de herramientas eléctricas tiene amplia
aplicación para realizar orificios en madera, materiales similares a
madera, metal, cerámica y plástico en funcionamiento sin impacto y
en hormigón, ladrillo y materiales similares en modo con impacto. La
herramienta tiene aplicación en trabajos de remodelación y obras,
carpintería y cualquier tipo de trabajos de aficionado (bricolaje).
Se prohíbe el uso de esta herramienta eléctrica distinto a los
aquí indicados.
DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS
La lista de componentes se refiere a las piezas del dispositivo
mostradas en la imagen al inicio de la instrucción.
1.
Por tabrocas
2.
Interruptor de modo de trabajo
3.
Bloqueo de interruptor
4.
Cambio de dirección de giro
5.
Rueda de ajuste de las revoluciones
6.
Interruptor
7.
Empuñadura adicional
8.
Tope de profundidad
* Puede haber diferencias entre la imagen y el producto.
DESCRIPCIÓN DE ICONOS UTILIZADOS
ATENCIÓN
ADVERTENCIA
MONTAJE / CONFIGURACIONES
INFORMACIÓN
ÚTILES Y ACCESORIOS
1. Empuñadura adicional
– 1 ud.
2. Tope de profundidad de taladrado
– 1 ud.
3. Llave - hebra
– 1 ud.
4. Brocas
– 2 uds.
5. Pasadores de espiga φ 6
– 30 uds.
6. Pasadores de espiga φ 8
– 30 uds.
7. Maletín de transpor te
– 1 ud.
PREPARACIÓN PARA TRABAJAR
MONTAJE DE LA EMPUÑADURA ADICIONAL
Para su seguridad personal se recomienda que utilice la
empuñadura adicional (7). La herramienta tiene la posibilidad
de girar la empuñadura adicional antes de ajustarla en la carcasa
del taladro. Esta opción permite una elección óptima para
diferentes condiciones de trabajo ejecutado.
•
Afloje la rueda de bloqueo del cuello de la empuñadura adicional
(
7
) girándola a la izquierda.
•
Encaje el cuello de la empuñadura adicional (
7
) sobre la pieza
cilíndrica de la carcasa del taladro.
•
Gire la empuñadura hasta obtener la posición deseada.
•
Apriete la rueda de bloqueo de la empuñadura adicional (
7
) hacia
la derecha para ajustar la empuñadura.
INSTALACIÓN DEL TOPE DE PROFUNDIDAD DE TALADRADO
El tope (
8
) sir ve para ajustar la profundidad de per foración de la
broca en el material.
•
Afloje la rueda de bloqueo del cuello de la empuñadura adicional
(
7
).
•
Coloque el tope de profundidad (
8
) en el orificio en el cuello de la
empuñadura adicional.
•
Ajuste la profundidad de per foración deseada.
•
Bloquee la posición girando la rueda de bloqueo del cuello de la
empuñadura adicional (
7
).
MONTAJE DE ÚTILES
Desenchufe la herramienta eléctrica de la corriente.
•
Introduzca la llave en uno de los orificios de la circunferencia del
por tabrocas (
1
).
•
Abra las mordazas hasta conseguir la aper tura deseada.
•
Introduzca el vástago de la broca hasta el fondo del orificio del
por tabrocas (
1
).
•
Con una llave (inser tada uno a uno a tres orificios en la
circunferencia del por tabrocas) apriete las mordazas del
por tabrocas sobre el vástago de la broca.
Siempre recuerde que la llave debe desconectarse del taladro
después de terminar las actividades asociadas con la inserción
o extracción de la broca.
TRABAJO / AJUSTES
PUESTA EN MARCHA / DESCONEXIÓN
La tensión en red debe coincidir con las indicaciones en la placa
de características técnicas del taladro.
Puesta en marcha
: pulse el interruptor (
6
) y sujételo en esta
posición.
Desconexión
: suelte el interruptor (
6
).
Bloqueo del interruptor (trabajo continuo)
Puesta en marcha:
•
Pulse el interruptor (
6
) y sujételo en esta posición.
•
Pulse el botón de boqueo del interruptor (
3
) (
imagen A
).
•
Suelte el interruptor (
6
)
Desconexión:
•
Pulse y suelte el interruptor (
6
).
El alcance de la velocidad de revoluciones del husillo se ajusta
dependiendo de la presión ejercida sobre el interruptor.
