INSTRUKCJA ORYGINALNA (OBSŁUGI)

WIERTARK A UDAROWA

50G529

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻY TKOWANIA
ELEK TRONARZĘDZIA NALEŻY UWAŻNIE PRZECZY TAĆ NINIEJSZĄ
INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃST WA

UWAGA:

Przed przystąpieniem do czynności związanych z regulacją,
obsługą (wymiana wier tła) lub naprawą należy wyjąć wtyczkę
przewodu zasilającego z gniazda sieciowego.

• Należy stosować środki ochrony słuchu podczas pracy.

Narażenie na hałas może spowodować utratę słuchu.

• Elektronarzędzie używać wraz z dodatkowymi uchwytami

dostarczonymi do elektronarzędzia.

Utrata kontroli może

spowodować obrażenia operatora.

• Podczas wykonywania prac, w trakcie których narzędzie może

natrafić na ukryte przewody elektryczne, elektronarzędzie
należy trzymać wyłącznie za izolowane uchwyty.

Kontakt

z przewodem elektr ycznym może doprowadzić do przeniesienia
napięcia na metalowe elementy elektronarzędzia i spowodować
porażenie prądem.

•

Przed podłączeniem elektronarzędzia, każdorazowo sprawdzać
przewód zasilający, w razie stwierdzenia uszkodzenia zlecić
wymianę w uprawnionym warsztacie.

•

Elektronarzędzie w czasie pracy zawsze trz ymać w obydwu
dłoniach prz y zachowaniu stabilnej poz ycji pracy.

• Należy unikać dotykania obracających się elementów.

Dotykanie wirujących części elektronarzędzia, w szczególności
osprzętu, może prowadzić do obrażeń ciała.

• Przed odłożeniem elektronarzędzia, należy odczekać, aż się

zatrzyma.

Narzędzie robocze może się zablokować i doprowadzić

do utraty kontroli nad elektronarzędziem.

•

W razie zablokowania się narzędzia roboczego należ y natychmiast
wyłącz yć elektronarzędzie, należ y być prz ygotowanym na wysokie
momenty reakcji.

• Materiał przeznaczony do obróbki należy zamocować na

stabilnym podłożu i zabezpieczyć przed przesunięciem
za pomocą zacisków lub imadła.

 Taki sposób mocowania

obrabianego przedmiotu jest bezpieczniejsz y niż trz ymanie go w
ręku.

•

Przewód zasilający elektronarzędzia zawsze powinien znajdować
się po stronie bezpiecznej nie narażony na prz ypadkowe
uszkodzenie przez działające elektronarzędzie.

• Opis niewłaściwego użycia

: Nie rzucać elektronarzędzia, nie

przeciążać, nie zanurzać w wodzie i w innych płynach, nie uż ywać
do mieszania zapraw klejowych i cementowych, nie należ y :
wieszać, przenosić, ciągnąć lub wyłączać elektronarzędzia z
gniazdka ciągnąc za przewód zasilający.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia,
stosowania środków zabezpieczających i dodatkowych środków
ochronnych, zawsze istnieje ryzyko szczątkowe doznania
urazów podczas pracy.

PL

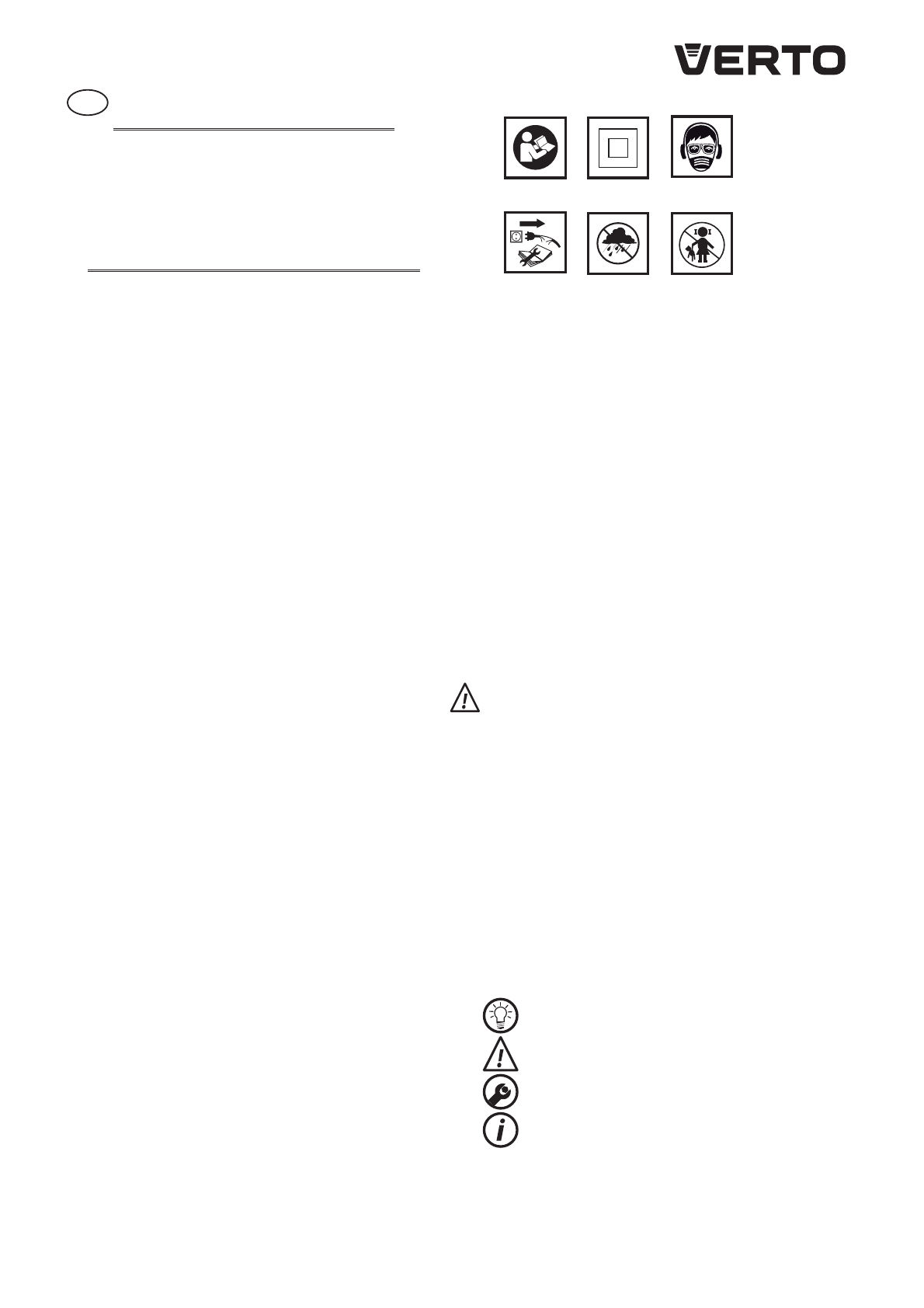

Objaśnienie zastosowanych piktogramów:

1

2

5

6

3

4

1.

Przecz ytaj instrukcję obsługi, przestrzegaj ostrzeżeń i
warunków bezpieczeństwa w niej zawar tych.

2.

Urządzenie z izolacją klasy drugiej.

3.

Uż ywaj środki ochrony osobistej (gogle ochronne, ochronniki
słuchu, maskę przeciwpyłową).

4.

Odłącz przewód zasilający przed rozpoczęciem cz ynności
obsługowych lub naprawcz ych.

5.

Chronić przed deszczem.

6.

Nie dopuszczać dzieci do urządzenia.

BUDOWA I ZASTOSOWANIE

Wier tarki udarowe są ręcznymi elektronarzędziami z izolacją II klasy.
Urządzenia są napędzane jednofazowym silnikiem komutatorowym,
którego prędkość obrotowa jest redukowana za pośrednictwem
przekładni zębatej. Tego typu elektronarzędzia są szeroko
stosowane do wykonywania otworów w drewnie, materiałach
drewnopochodnych, metalu, ceramice i tworz ywach sztucznych
w tr ybie pracy bez udaru oraz w betonie, cegle i materiałach
podobnych w tr ybie pracy z udarem. Obszar y ich uż ytkowania to
wykonawstwo prac remontowo - budowlanych, stolarskich oraz
wszelkich prac z zakresu samodzielnej działalności amatorskiej
(majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego
przeznaczeniem

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.

1.

Uchwyt wier tarski

2.

Przełącznik tr ybu pracy

3.

Prz ycisk blokady włącznika

4.

Przełącznik kierunku obrotów

5.

Pokrętło regulacji prędkości obrotowej

6.

Włącznik

7.

Rękojeść dodatkowa

8.

Listwa ogranicznika głębokości wiercenia

* Mogą występować różnice międz y r ysunkiem a wyrobem

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

 INFORMACJA
