Kinder und körperlich, seelisch oder geistig behinderte
Personen und anderen Personen, deren Erfahrung oder Wissen
nicht ausreichend ist, um das Ladegerät unter Einhaltung von
allen Sicherheitsbestimmungen zu bedienen, sollten das
Ladegerät ohne Aufsicht einer verantwortlichen Person nicht
bedienen. Anderenfalls besteht die Gefahr, dass das Gerät
nicht sachgemäß bedient wird und es in Folge dessen zu
Verletzungen kommen kann.
• Ziehen Sie stets den Netzstecker aus der Steckdose, wenn
das Ladegerät nicht im Gebrauch ist.
• Sämtliche Ladeanweisungen einhalten. Den Akku bei
Temperaturen, die über den in der Nennwert-Tabelle in der
Anweisung genannten Bereich hinausgehen, nicht laden.
Das nicht geeignete Laden oder die Temperaturen außerhalb des
angegebenen Bereichs können den Akku beschädigen und die
Feuergefahr erhöhen.
LADEGERÄT REPARIEREN
• Beschädigtes Ladegerät darf nicht repariert werden.
Mit der Reparatur des Ladegerätes nur den Hersteller oder eine
autorisierte Servicestelle beauftragen.
• Das verbrauchte Ladegerät an eine geeignete Stelle
bringen, die sich mit der Entsorgung derartiger Abfälle
befasst.
ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen
bestimmt.
Obwohl eine sichere Konstruktion, Sicherheitseinrichtungen
und zusätzliche Schutzeinrichtungen eingesetzt werden,
besteht stets das Restrisiko einer Verletzung beim Betrieb
der Vorrichtung.
Die Lithium-Ionen-Akkus können herausfließen, sich
entzünden oder explodieren, falls sie auf hohe Temperaturen
erhitzt werden bez. falls es zu einem Kurzschluss kommt. Die
Akkus dürfen deswegen an heißen und sonnigen Tagen im
Auto nicht aufbewahrt werden. Der Akku darf nicht geöffnet
werden. Die Lithium-Ionen-Akkus enthalten elektronische
Sicherungseinrichtungen, deren Beschädigung das
Entflammen oder die Explosion des Akkus verursachen kann.

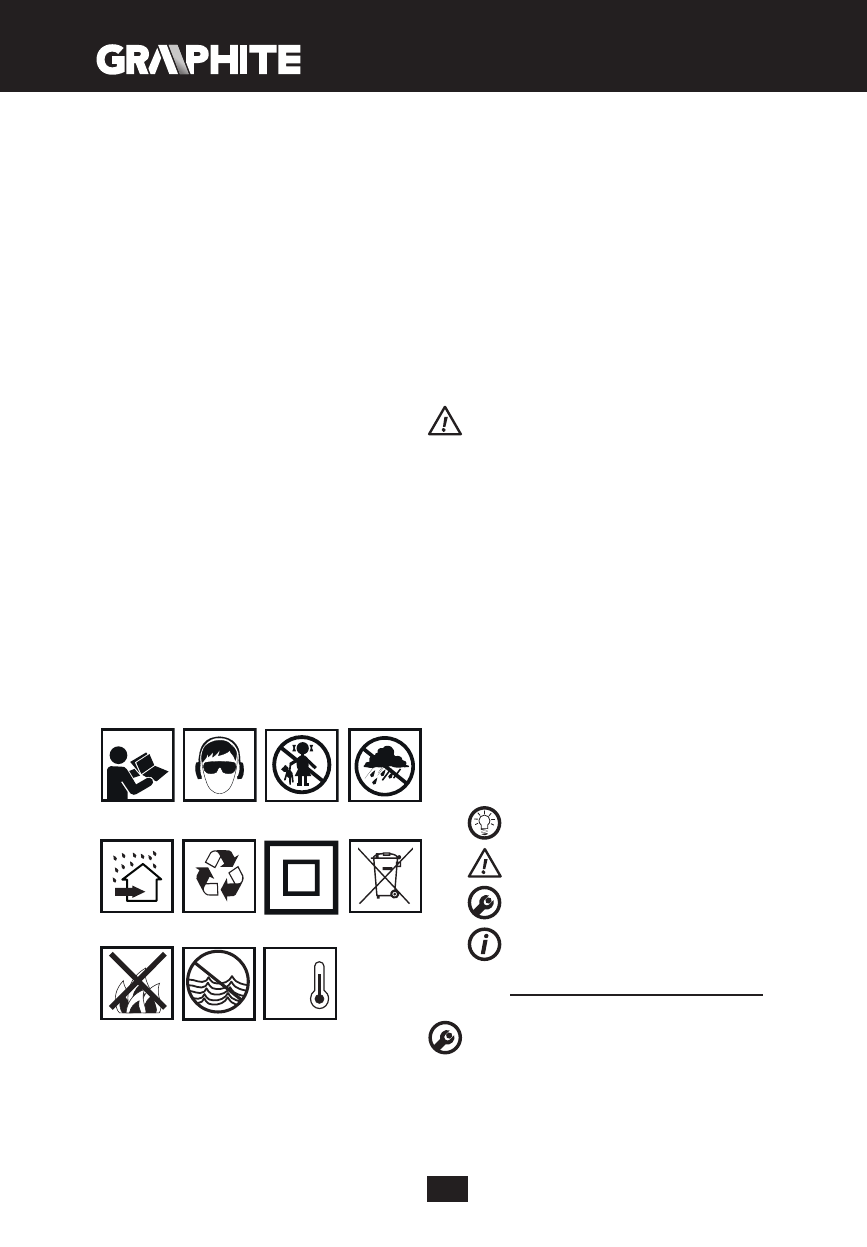

Erläuterung zu den eingesetzten Piktogrammen
1
2
3
4
7
5
Max.
50°C
6
8
9
10
11
1.
Die Betriebsanleitung durchlesen und die darin enthaltenen
Warnhinweise und Sicherheitshinweise beachten!
2.
Schutzbrille und Gehörschutz tragen.
3.
Das Gerät von Kindern fernhalten.
4.
Das Gerät vor Regen schützen.
5.
In Räumen betreiben. Vor Feuchte und Wasser schützen.
6.
Recycling.
7.
Zweite Schutzklasse.
8.
Getrennt sammeln.
9.
Akkuzellen nicht ins Feuer legen.
10.
Gefährlich für die aquatische Umwelt.
11.
Nicht über 50 °C erhitzen lassen.
AUFBAU UND BESTIMMUNG
Der Schlagschrauber ist ein akkubetriebenes Elektrowerkzeug.
Es wird mit einem Gleichstrom-Kommutatormotor mit
Dauermagnet angetrieben. Der Schlagschrauber ist zum Ein-
und Herausdrehen von den im Holz, Metall, Kunststoff bestimmt.
Das Gerät wird bei der Montage von selbstbohrenden Schrauben
wegen seiner hohen Drehzahl und bei längeren Holzschrauben
wegen des großen Drehmoments oft eingesetzt. Das Gerät kann
auf Höhen und in engen Räumen erfolgreich eingesetzt werden.
Der für das hohe Drehmoment verantwortliche Mechanismus
erzeugt das Drehmoment als momentanen Umfangsschlag und
die Auswirkungen des Gerätes auf die Hände des Bedieners
während der Verschraubung sind gering.
Nichtbestimmungsgemäße Verwendung des
Elektrowerkzeugs ist nicht zugelassen.
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die
Elemente des Gerätes, die auf den Seiten mit Graphiken
dargestellt werden.
1.
Werkzeugaufnahme
2.
Spannhülse der Werkzeugaufnahme
3.
Gehäuse
4.
Handgriff
5.
Drehrichtungsumschalter
6.
Aufnahme
7.
Akku
8.
Akku-Spannknopf
9.
Hauptschalter
10.
Beleuchtung
11.
LED-Dioden
12.
Ladegerät
13.
Taste der Akku-Ladezustandsanzeige
14.
Akku-Ladezustandsanzeige (LED-Diode)
*Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten
BESCHREIBUNG DER VERWENDETEN GRAPHISCHEN
ZEICHEN
ACHTUNG
WARNUNG
MONTAGE/EINSTELLUNGEN
INFORMATION
VORBEREITUNG AUF DEN EINSATZ
AKKU HERAUSNEHMEN / EINLEGEN
•
Den Drehrichtungsumschalter (
5
) in die Mittelstellung
bringen.
•
Der Akku-Befestigungsknopf (
8
) drücken und den Akku (
7
)
herausnehmen (
Abb. A
).
•
Den aufgeladenen Akku (
7
) in die Aufnahme im Handgriff bis
zu einem hörbaren Einrasten des Akku-Befestigungsknopfs (
8
)
einschieben.
