* Данные по частоте вращения указаны для

полностью заряженного аккумулятора.

** При работе на нижних ступенях крутящего

момента максимальная частота вращения

уменьшается (значения при правом враще­

нии).

Дата производства - см. этикетку инструмент

5

Составные части

инструмента

[1-1]

Кнопка включения светодиодной

лампы

[1-2]

Светодиодная лампа

[1-3]

Отсек для бит

[1-4]

Кнопка включения/выключения

[1-5]

Зажимная втулка

[1-6]

Переключатель сверление/ударное

сверление

[1-7]

Переключатель скорости

[1-8]

Регулятор крутящего момента

[1-9]

Переключатель реверса

[1-10]

Зажим-держатель на ремень

[1-11]

Кнопка отсоединения аккумулятора

[1-12]

Изолированные поверхности рукоя­

ток (область выделена серым фо­

ном)

[1-13]

Кнопка индикатора ёмкости на акку­

муляторе

[1-14]

Индикатор ёмкости

Некоторые изображённые или описываемые

элементы оснастки не входят в комплект по­

ставки.

Иллюстрации находятся в начале руководства

по эксплуатации.

6

Подготовка к работе

6.1

Замена аккумулятора

Установка аккумулятора [2 A]

Вынимание аккумулятора [2 B]

Аккумулятор после поставки сразу готов к ра­

боте, и его можно подзаряжать в любое вре­

мя.

6.2

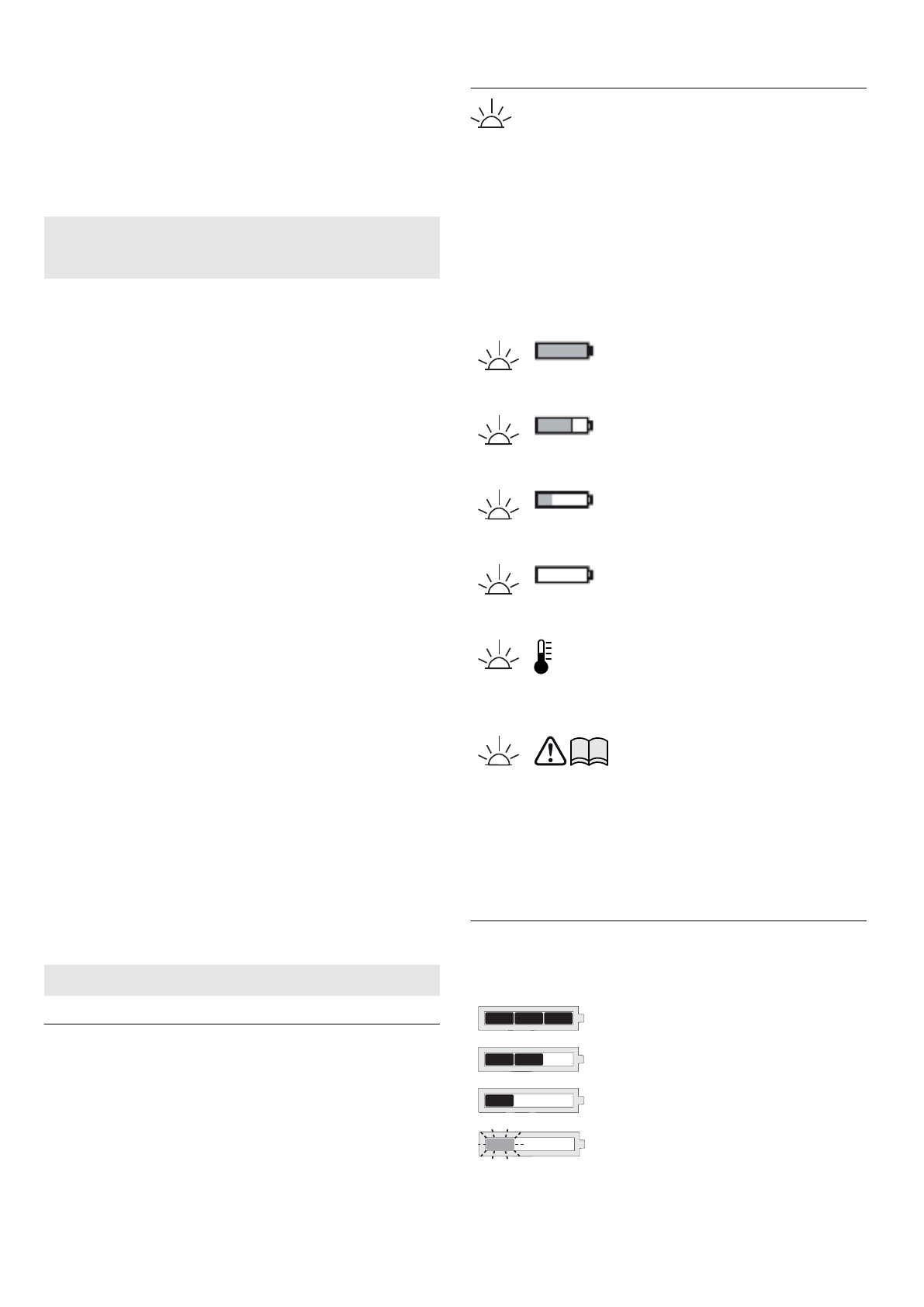

Подсветка и индикация ёмкости

аккумулятора

СД

[1-2]

 служит в качестве подсветки и

в качестве индикации ёмкости аккуму­

лятора .

► Нажмите выключатель светодиодной лам­

пы

[1-1]

:

1 раз ... СД, освещение рабочей зоны

2 раза ... индикатор ёмкости, показывает

уровень заряда аккумулятора (функция от­

сутствует при использовании

аккумуляторов NiCd и NiMH)

СД, зелёный – горит не­

прерывно:

степень заряда

>60 %

СД, зелёный – редко

мигает:

 степень заряда 30–

60 %

СД, зелёный – часто

мигает:

 степень заряда 0–

30 %

СД, жёлтый – горит непре­

рывно:

аккумулятор разря­

жен

СД, красный – горит не­

прерывно:

температура ак­

кумулятора превышает до­

пустимое значение.

СД, красный – мигает:

 об­

щий индикатор неисправ­

ности, например плохое

замыкание контактов, ко­

роткое замыкание, повре­

ждение аккумулятора и т.

д.

6.3

Индикатор ёмкости

Индикатор ёмкости

[1-14]

показывает уровень

заряда аккумулятора при нажатии кноп­

ки

[1-13]

в течение 2 секунд:

70—100%

40—70%

15—40%

< 15 %

*

*

 Рекомендация:

 зарядите аккумулятор пе­

ред его дальнейшим использованием.
