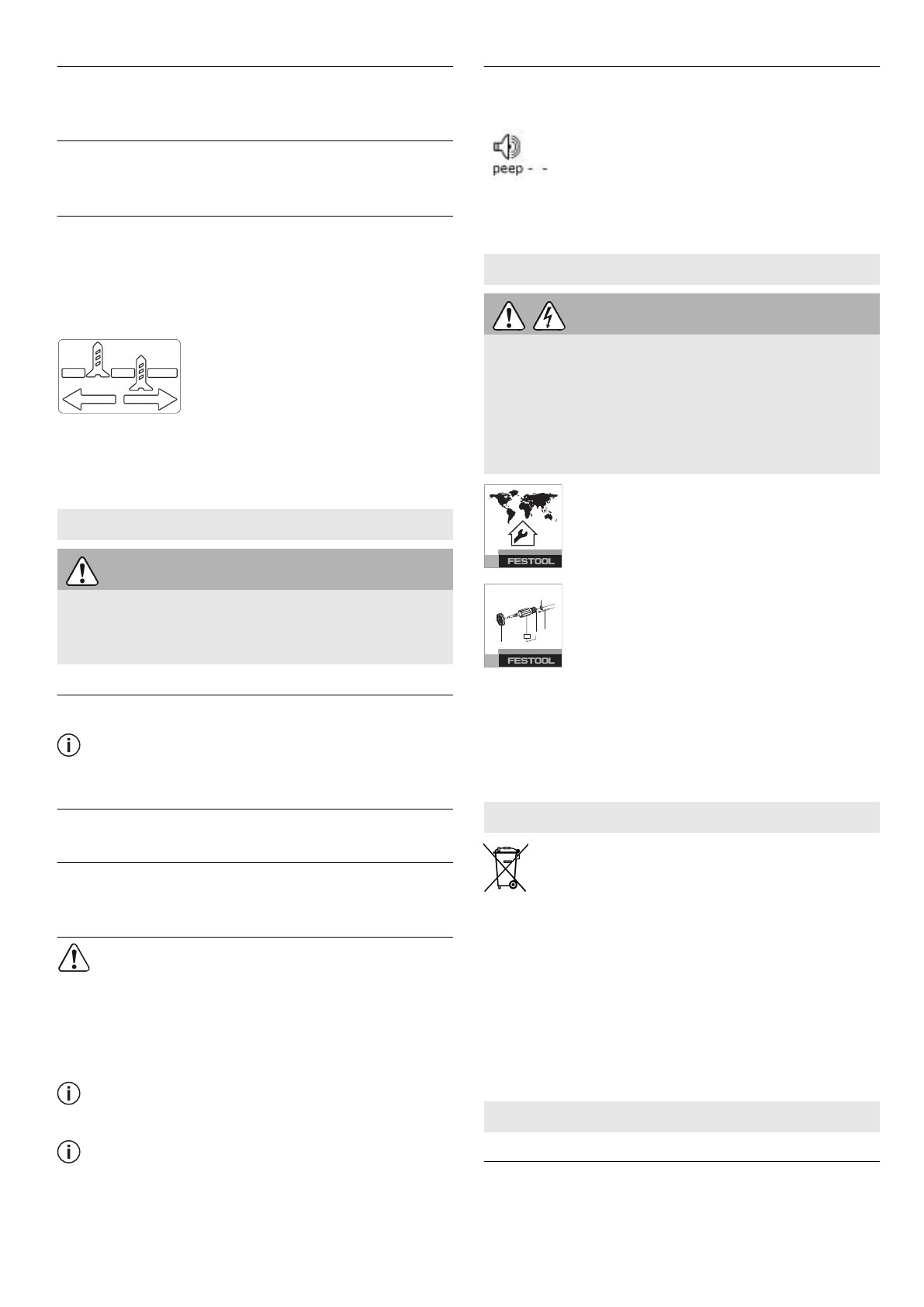

FESTOOL PDC 18/4 5,2/4,0-Set/XL-SCA 576469 - Инструкция по эксплуатации - Страница 47

8.3

Vinkelhuvud [6]

Borrning och skruvning i rät vinkel mot maskin­

en (delvis tillbehör).

8.4

Verktygsfäste i borrspindel [7]

Bits kan användas direkt i borrspindelns hålla­

re med invändig sexkant.

8.5

Djupanslag [8]

Med djupanslaget (delvis tillbehör) kan man

skruva i en skruv till ett visst djup. Man kan

ställa in hur högt över arbetsobjektets yta

skruvhuvudet ska vara eller hur mycket det ska

försänkas i arbetsobjektet.

Djupinställning

Ställ in önskat iskruvningsdjup

genom att vrida på huset

[8-1]

.

Varje steg ändrar iskruvnings­

djupet med 0,1 mm.

För att skruva ur en skruv måste man först ta

bort hylsan A/B.

9

Arbeta med maskinen

VARNING!

Risk för personskador

► Fäst alltid arbetsobjektet ordentligt, så att

det inte kan förflytta sig under arbetet.

9.1

Till-/frånkoppling [1-4]

Trycka = TILL, släppa = FRÅN

Varvtalet kan styras steglöst beroende på

hur pass hårt man trycker på knappen.

9.2

Bitsdepå [1-3]

Magnetisk, hållare för bits eller bitshållare.

9.3

Bältesklämma [1-10]

Bältesklämman (höger/vänster) används för att

tillfälligt fästa ett verktyg i arbetskläderna.

9.4

Montera extrahandtag [3]

Använd alltid extrahandtaget.

► Sätt extrahandtaget

[3-2]

 på transmissions­

husets hals så att ursparningarna på extra­

handtaget hakar i klackarna på huset.

► Vrid handtaget tills det sitter fast.

Genom att vrida på handtaget kan man ju­

stera läget i steg om 30°.
Borrdjupet kan ställas in med djupansla­

get

[3-1]

.

9.5

Akustiska varningssignaler

Vid följande driftsituationer hörs varningssigna­

ler och maskinen stängs av:

– Det inställda vridmomentet upp­

nått.

– ”Block protect”; för högt start­

moment.

– Maskinen är överbelastad

10 Underhåll och skötsel

VARNING!

Risk för personskador, elstötar

► Ta alltid bort batteriet från elverktyget före

underhålls- och servicearbete.

► Allt underhålls- och reparationsarbete som

kräver att motorns hölje öppnas får endast

utföras av behöriga serviceverkstäder.

Service och reparation

 får endast

utföras av tillverkaren eller service­

verkstäder. Hitta närmaste adress

på: www.festool.com/service
Använd bara Festools originalre­

servdelar! Art.nr på: www.festo­

ol.com/service

EKAT

1

2

3

5

4

För att luftcirkulationen ska kunna garanteras,

måste kylluftöppningarna i motorns hölje alltid

hållas öppna och rena.

Håll anslutningskontakterna på elverktyget,

laddaren och batterierna rena.

11 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpack­

ningar lämnas till miljövänlig återvin­

ning. Följ den nationella föreskrifterna.

Endast EU:

 Enligt EU-direktivet om uttjänt el-

och elektronikutrustning och omsättning till

nationell lagstiftning måste förbrukade elverk­

tyg källsorteras och återvinnas på ett miljövän­

ligt sätt.

Information om REACh:

 www.festool.com/

reach

12 Allmänna anvisningar

12.1 Bluetooth

®

Varumärkesnamnet Bluetooth

®

 och logotyper­

na är registrerade märken som tillhör Blue­

tooth SIG, Inc. och används under licens av
