[1-10]

Riemclip

[1-11]

Toets voor het ontkoppelen van het

accupack

[1-12]

Geïsoleerde greepvlakken (grijs gear­

ceerd gebied)

[1-13]

Toets capaciteitsindicatie op het ac­

cupack

[1-14]

Vermogensindicatie

Afgebeelde of beschreven accessoires behoren

voor een deel niet tot de leveringsomvang.

De vermelde afbeeldingen staan in het begin

van de gebruiksaanwijzing.

6

Ingebruikneming

6.1

Accupack vervangen

Accupack inbrengen [2 A]

Accupack verwijderen [2 B]

Het accupack is bij levering direct klaar voor

gebruik en kan altijd worden opgeladen.

6.2

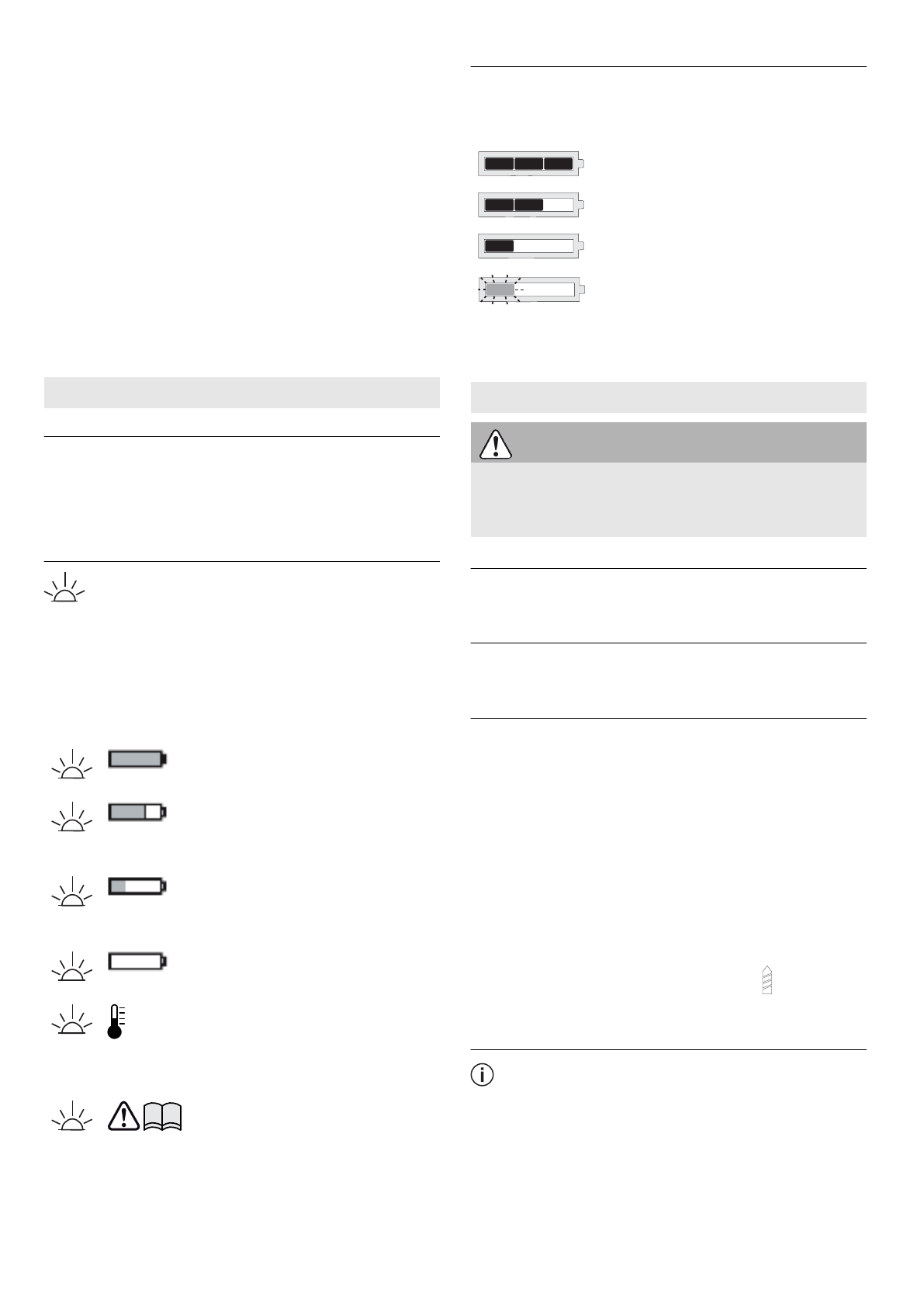

Verlichting en accu-capaciteitsindicatie

De LED van de lamp

[1-2]

 dient als ver­

lichting en als accu-capaciteitsindicatie .

► Schakelaar LED-lamp

[1-1]

 indrukken:

1x ... LED, verlichting van het werkgebied

2x ... capaciteitsindicatie, geeft de laadtoe­

stand van het accupack aan (niet bij NiCd-

en NiMH-accupacks)

LED groen – continulicht:

laadtoestand >60 %

LED groen – langzaam

knipperen:

 Laadtoestand 30

% – 60 %

LED groen – snel knippe­

ren:

 Laadtoestand 0 % - 30

%

LED geel – continulicht:

ac­

cu is leeg

LED rood – continulicht:

ac­

cutemperatuur ligt buiten

de toegestane grenswaar­

den.

LED rood– knipperen:

 Alge­

mene foutindicatie, bijv.

geen volledig contact, kort­

sluiting, accupack defect,

etc.

6.3

Vermogensindicatie

De capaciteitsindicatie

[1-14]

 geeft als de toets

[1-13]

 wordt ingedrukt de laadtoestand van het

accupack ca. 2 sec. lang aan:

70‑100%

40‑70%

15‑40%

< 15%

*

*

 Advies:

 Laad het accupack op alvorens de

machine verder te gebruiken.

7

Instellingen

VOORZICHTIG

Gevaar voor letsel

► Instellingen alleen uitvoeren bij uitgescha­

keld elektrisch gereedschap!

7.1

Draairichting veranderen [1-9]

– Schakelaar naar links = rechtsdraaiend

– Schakelaar naar rechts = linksdraaiend

7.2

Versnelling veranderen

Met de versnellings-schakelaar

[1-7]

 kan de

aandrijving worden omgeschakeld.

7.3

Draaimoment instellen [1-8]

Schroeven

Draaimoment volgens instelling:

Stand 1 = laag draaimoment

Stand 12 = hoog draaimoment

Geluidssignaal

 bij het bereiken van het inge­

stelde draaimoment, machine schakelt uit. Ma­

chine start pas weer wanneer de in-/uitschake­

laar

[1-4]

 losgelaten en opnieuw ingedrukt

wordt.

Boren

Markering wijst naar boorsymbool   = maxi­

maal draaimoment.

7.4

Slagboren

Het apparaat is bestemd voor het slagbo­

ren in baksteen, metselwerk en steen.

De omschakelaar

[1-6]

 op het hamersymbool

zetten. Hierbij de stelknop

[1-8]

 op het boor­

symbool zetten.

Nederlands

40
