| Svenska
1 619 929 J10 | (6.4.11)
Bosch Power Tools
Buller-/vibrationsdata
Mätvärdena för ljudnivån anges enligt EN 60745.
GSR 36 V-LI
Elverktygets A-vägda ljudtrycksnivå är i typiska fall mindre än
70 dB(A). Onoggrannhet K = 3 dB.
Ljudnivån kan vid arbeten överskrida 80 dB(A).
Använd hörselskydd!
Totala vibrationsvärden (vektorsumma ur tre riktningar)
framtaget enligt EN 60745:
borrning i metall: Vibrationsemissionsvärde a
h
< 2,5 m/s
2
,
onoggrannhet K = 1,5 m/s
2
,
skruvning: Vibrationsemissionsvärde a
h
< 2,5 m/s
2
,
onoggrannhet K = 1,5 m/s
2
.
GSB 36 V-LI
Maskinens A-vägda ljudnivå uppnår i typiska fall:
Ljudtrycksnivå 86 dB(A); ljudeffektnivå 97 dB(A).
Onoggrannhet K = 3 dB.
Använd hörselskydd!
Totala vibrationsvärden (vektorsumma ur tre riktningar)
framtaget enligt EN 60745:
borrning i metall: Vibrationsemissionsvärde a
h
= 3,0 m/s
2
,
onoggrannhet K = 1,5 m/s
2
,
slagborrning i betong: Vibrationsemissionsvärde
a
h
= 11,5 m/s
2
, onoggrannhet K = 1,5 m/s
2
,
skruvning: Vibrationsemissionsvärde a
h
< 2,5 m/s
2
,
onoggrannhet K = 1,5 m/s
2
.
GSR 36 V-LI/GSB 36 V-LI
Mätningen av den vibrationsnivå som anges i denna anvisning
har utförts enligt en mätmetod som är standardiserad i
EN 60745 och kan användas vid jämförelse av olika elverk-
tyg. Mätmetoden är även lämplig för preliminär bedömning av
vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga
användningen av elverktyget. Om däremot elverktyget
används för andra ändamål och med andra insatsverktyg eller
inte underhållits ordentligt kan vibrationsnivån avvika. Härvid
kan vibrationsbelastningen under arbetsperioden öka betyd-
ligt.
För en exakt bedömning av vibrationsbelastningen bör även
de tider beaktas när elvektyget är frånkopplat eller är igång
men inte används. Detta reducerar tydligt vibrationsbelast-
ningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören
mot vibrationernas inverkan t.ex.: underhåll av elverktyget
och insatsverktygen, att hålla händerna varma, organisation
av arbetsförloppen.
Försäkran om överensstämmelse
Vi försäkrar härmed under exklusivt ansvar att denna produkt
som beskrivs i ”Tekniska data” överensstämmer med följande
normer och normativa dokument: EN 60745 enligt bestäm-
melserna i direktiven 2004/108/EG, 2006/42/EG.
Teknisk tillverkningsdokumentation finns hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.03.2011
Montage
Batteriets laddning
f
Använd endast de laddare som anges på tillbehörssi-
dan.
Endast denna typ av laddare är anpassad till det
litium-jonbatteri som används i elverktyget.
Anvisning:
Batteriet levereras ofullständigt uppladdat. För
full effekt ska batteriet före första användningen laddas upp i
laddaren.
Litium-jonbatteriet kan när som helst laddas upp eftersom
detta inte påverkar livslängden. Batteriet skadas inte om
laddning avbryts.
Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”
skyddad mot djupurladdning. Vid urladdat batteri kopplar
skyddskopplingen från elverktyget: Insatsverktyget roterar
inte längre.
Undvik att trycka på strömställaren Till/Från
efter en automatisk frånkoppling av elverk-
tyget.
Batteriet kan skadas.
Borttagning av batteri
Batteriet
8
är försedd med två låssteg som hindrar batteriet
från att falla ut om dess upplåsningsknapp
14
oavsiktligt
trycks. När batteriet är insatt i elverktyget hålls den med en
fjäder i rätt läge.

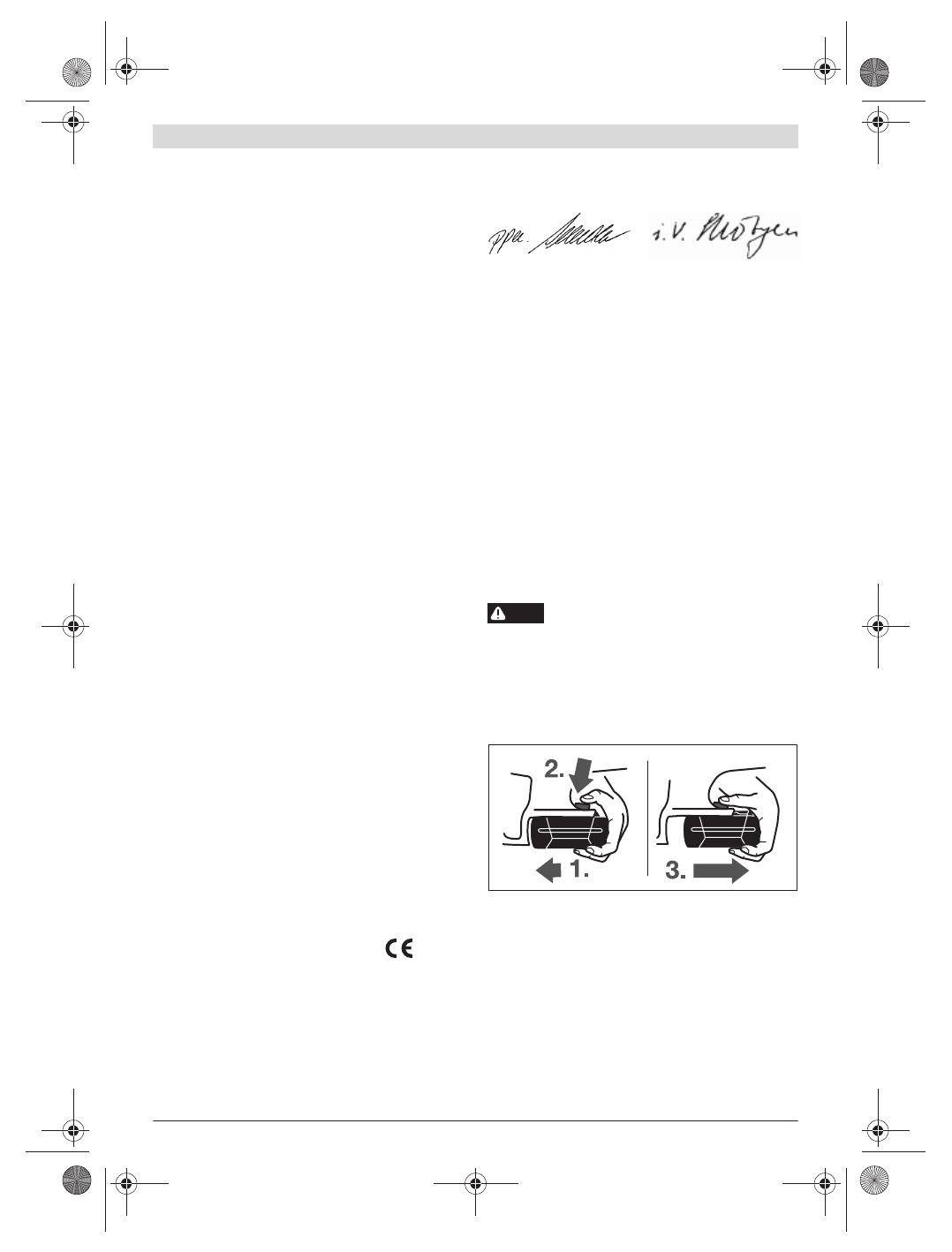

Så här tas batterimodulen
8
ut:
– Tryck batterimodulen mot elverktygets fot (1.) och samti-
digt på upplåsningsknappen
14
(2.).
– Dra ut batterimodulen ur elverktyget tills ett rött streck blir
synligt (3.).
– Tryck en gång till på upplåsningsknappen
14
och dra full-
ständigt ut batterimodulen.
Batteriets laddningsindikering (se bild A)
De tre gröna lysdioderna i batteriets display
12
visar batteri-
ets laddningstillstånd
8
. Av säkerhetsskäl kan laddningstill-
ståndet avfrågas endast när elverktyget är frånkopplat.
