62

 | Dansk

1 619 929 J10 | (6.4.11)

Bosch Power Tools

Teknisk dossier hos:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 25.03.2011

Montering

Opladning af akku

f

Brug kun de ladeaggregater, der findes på tilbehørssi-

den.

Kun disse ladeaggregater er afstemt i forhold til den

Li-ion-akku, der bruges på dit el-værktøj.

Bemærk:

Akkuen er til dels oplades ved udleveringen. For at

sikre at akkuen fungerer 100 % oplades akkuen helt før første

ibrugtagning.
Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for-

kortes. En afbrydelse af opladningen beskadiger ikke akkuen.
Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell

Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet

med en beskyttelseskontakt: Indsatsværktøjet bevæger sig

ikke mere.

Tryk ikke videre på start-stop-kontakten

efter automatisk slukning af el-værktøjet.

Akkuen kan blive beskadiget.

Akku tages ud

Akkuen

8

 har to låsetrin, der forhindrer, at akkuen falder ud,

hvis man skulle komme til at trykke på akku-udløserknappen

14

 ved et tilfælde. Så længe akkuen sidder i el-værktøjet, hol-

des den i position af en fjeder.

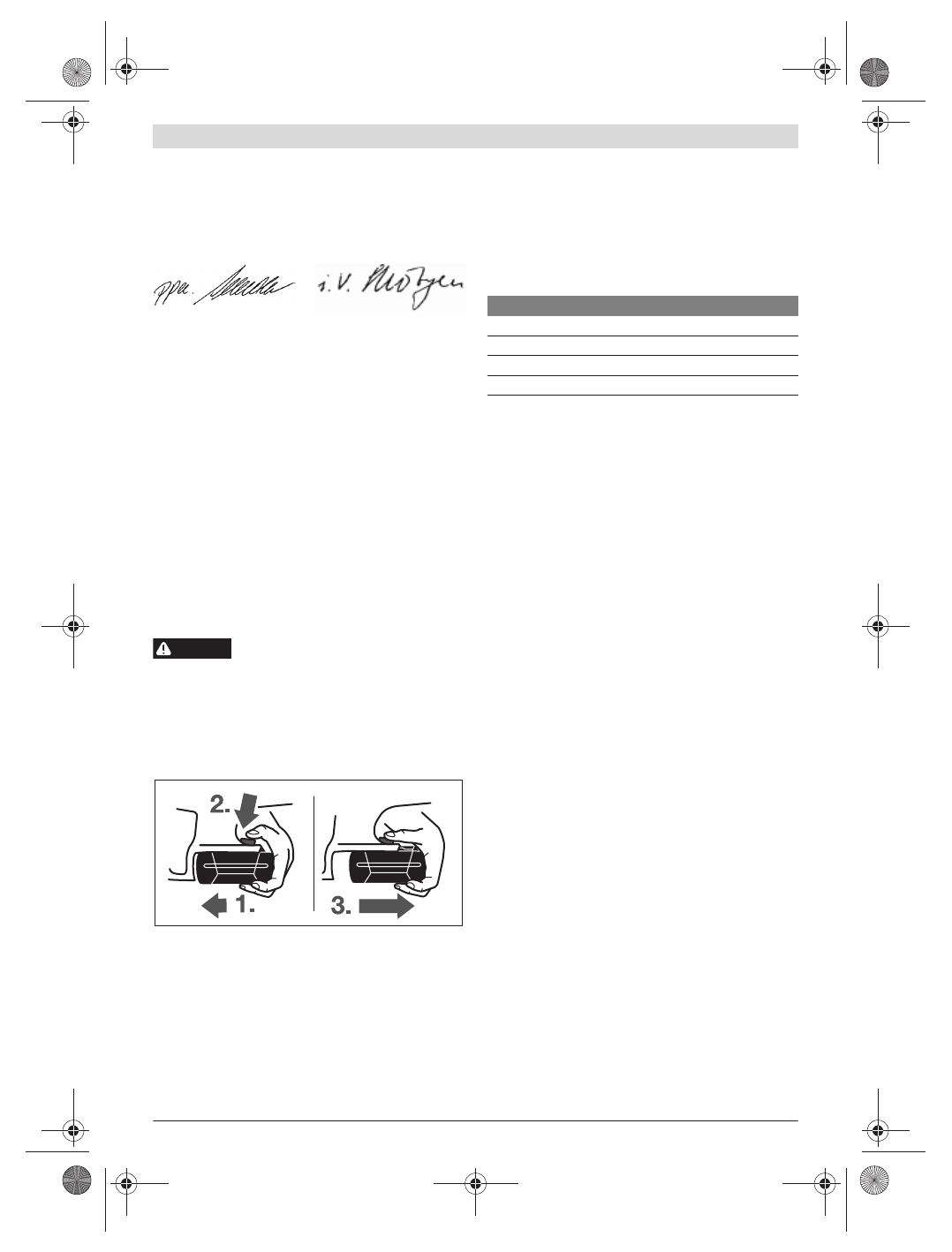

Til udtagning af akkuen

8

:

– Tryk akkuen mod el-værktøjets fod (1.) samtidigt med at

der trykkes på udløserknappen

14

 (2.).

– Træk akkuen ud af el-værktøjet, til en rød strimmel kom-

mer til syne (3.).

– Tryk en gang til på udløserknappen

14

 og træk akkuen helt

ud.

Akku-ladetilstandsindikator (se Fig. A)

De tre grønne LED-lamper på akku-ladetilstandsindikatoren

12

 viser akkuens ladetilstand

8

. Af sikkerhedstekniske grun-

de kan ladetilstanden kun kontrolleres, når el-værktøjet står

stille.
Tryk på tasten

13

 for at få vist ladetilstanden (også muligt,

hvis akkuen er taget af). Ladetilstandsindikatoren slukker

automatisk efter ca. 5 sekunder.

Lyser der ikke nogen LED, når der trykkes på tasten

13

, er ak-

kuen defekt og skal skiftes.
Under opladningen lyser og slukker akkuens tre grønne LED-

lamper kort en ad gangen. Akkuen er helt opladet, når de tre

grønne LED-lamper lyser hele tiden. Ca. 5 minutter efter at ak-

kuen er helt opladet, slukker de tre grønne LED-lamper igen.
Akkuen er udstyret med en NTC-temperaturovervågning, som

kun tillader en opladning i temperaturområdet mellem 0 ° C

og 45 ° C. Derved opnås en høj levetid for akkuen.

Ekstrahåndtag (se Fig. B)

f

Retningsomskifteren skal altid stå i midten, før der ind-

stilles på maskinen (f.eks. vedligeholdelse, værktøjs-

skift osv.) samt før maskinen transporteres og stilles til

opbevaring.

Utilsigtet start ved aktivering af start-stop-

kontakten kan føre til kvæstelser.

f

Brug altid el-værktøjet med ekstrahåndtaget 7.

Du kan svinge ekstrahåndtaget

7

 efter ønske for at opnå en

sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt.
Drej det nederste grebstykke på ekstrahåndtaget

7

 mod ven-

stre (imod uret) og sving ekstrahåndtaget

7

 i den ønskede po-

sition. Drej herefter det nederste grebstykke på ekstrahånd-

taget

7

 mod højre (med uret) igen.

Spændebåndet

15

 til ekstrahåndtaget skal blive siddende i

den tilsvarende not.

Værktøjsskift (se Fig. C)

f

Retningsomskifteren skal altid stå i midten, før der ind-

stilles på maskinen (f.eks. vedligeholdelse, værktøjs-

skift osv.) samt før maskinen transporteres og stilles til

opbevaring.

Utilsigtet start ved aktivering af start-stop-

kontakten kan føre til kvæstelser.

Borespindlen er fastlåst, hvis start-stop-kontakten

6

 ikke er

trykket ned. Dette gør det muligt at udskifte indsatsværktøjet

i borepatronen på en hurtig, behagelig og enkelt måde.
Åbn hurtigspændeborepatronen

1

 ved at dreje den i drejeret-

ning

n

, til værktøjet kan sættes i. Sæt værktøjet i.

Drej kappen på hurtigspændeborepatronen

1

 kraftigt i dreje-

retning

o

 med hånden, til der ikke mere høres noget klik. Bo-

repatronen låses derved automatisk.
Låsen løsnes igen, hvis kappen drejes i modsat retning, når

værktøjet skal fjernes.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

PAS PÅ

LED

Kapacitet

Konstant lys 3 x grøn

≥

2/3

Konstant lys 2 x grøn

≥

1/3

Konstant lys 1 x grøn

< 1/3

Blinklys 1 x grøn

Reserve
