178
| Hrvatski
1 619 929 J10 | (6.4.11)
Bosch Power Tools
Li-ionska aku-baterija je
„
Electronic Cell Protection (ECP)
“
zaštitom zaštićena od dubinskog pražnjenja. Kada se aku-
baterija isprazni, električni alat će se isključiti preko zaštitnog
sklopa: radni alat se više neće vrtjeti.
Nakon automatskog isključivanja
električnog alata ne pritišćite dalje na
prekidač za uključivanje/isključivanje.
Aku-baterija bi se mogla oštetiti.

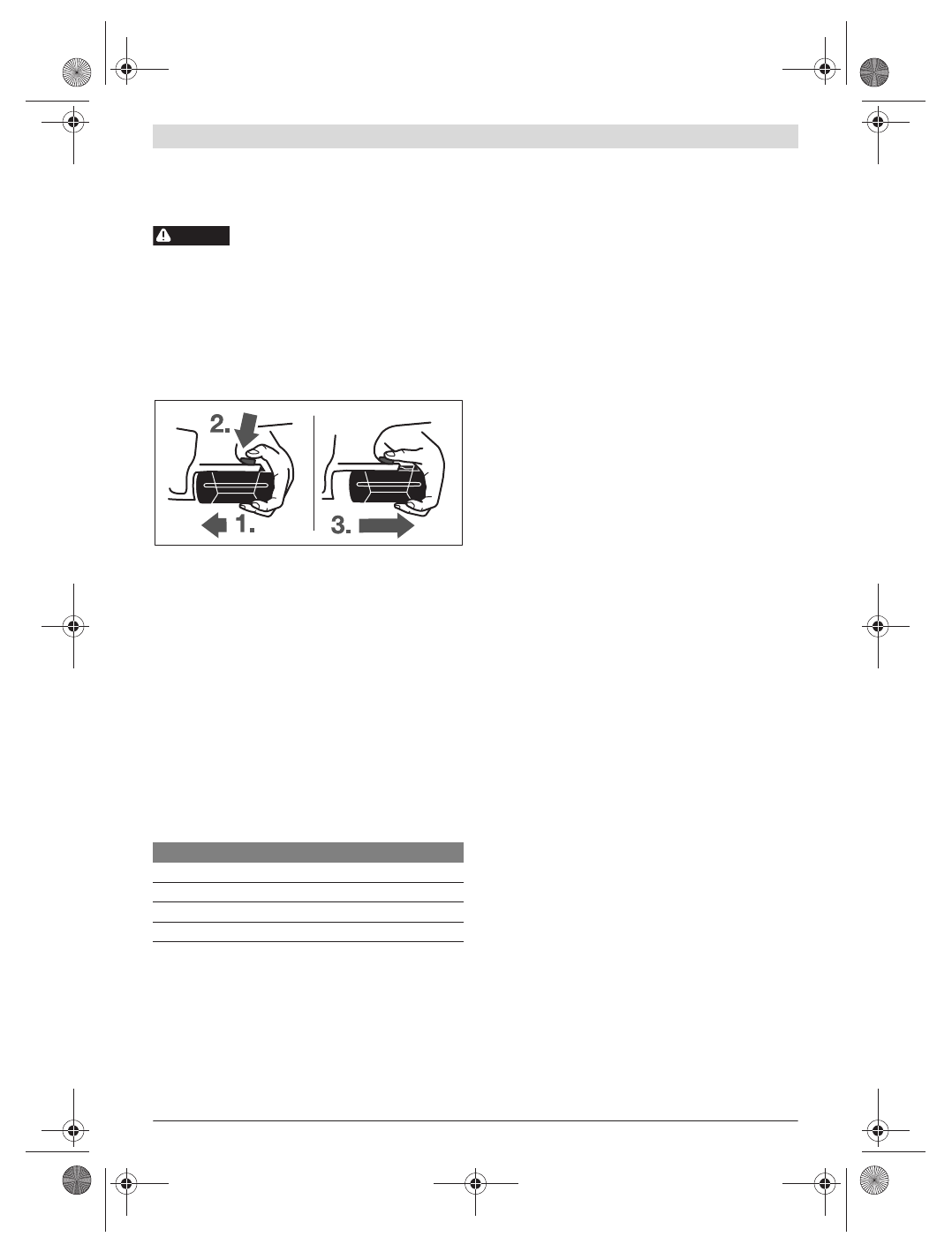

Vađenje aku-baterije
Aku-baterija
8
raspolaže sa dva stupnja blokiranja koji trebaju
spriječiti da aku-baterija ispadne van kod nehotičnog pritiska
na tipku
14
za deblokiranje aku-baterije. Čim se aku-baterija
stavi u električni alat, ona će se pomoću opruge zadržati u
određenom položaju.
Za vađenje aku-baterije
8
:
–
Pritisnite aku-bateriju prema podnožju električnog alata
(1.) i istodobno pritisnite na tipku za deblokiranje
14
(2.).
–
Izvadite aku-bateriju iz električnog alata, sve dok ne bude
vidljiva crvena pruga (3.).
–
Pritisnite još jednom na tipku za deblokiranje
14
i do kraja
izvucite aku-bateriju.
Pokazivač stanja napunjenosti aku-baterije
(vidjeti sliku A)
Tri zelene LED pokazivača stanja napunjenosti
12
aku-
baterije pokazuju stanje napunjenosti aku-baterije
8
. Iz
razloga sigurnosti je pokazivanje stanja napunjenosti moguće
samo u stanju mirovanja električnog alata.
Pritisnite tipku
13
za pokazivanje stanja napunjenosti
(moguće je i kod izvađene aku-baterije). Nakon cca.
5 sekundi, automatski će se ugasiti pokazivač stanja
napunjenosti.
Ako se nakon pritiska na tipku
13
ne upali LED, znači da je
aku-baterija neispravna i mora se zamijeniti.
Tijekom procesa punjenja, jedna iza druge se na kratko pale i
gase tri zelene LED. Aku-baterija je potpuno napunjena kada
tri zelene LED stalno svijetle. Oko 5 minuta nakon što se aku-
baterija potpuno napuni, ponovno će se ugasiti tri zelene LED.
Aku-baterija je opremljena s NTC kontrolom temperature koja
dopušta punjenje samo u području temperatura između 0
° C
i
45
° C
. Na taj će se način postići dugi vijek trajanja aku-baterije.
Dodatna ručka (vidjeti sliku B)
f
Prije svih radova na električnom alatu (npr. održavanje
(zamjena alata, itd.), kao i kod njegovog transporta i
spremanja, preklopku smjera rotacije treba prebaciti u
srednji položaj.
Kod nehotičnog aktiviranja prekidača za
uključivanje/isključivanje postoji opasnost od ozljeda.
f
Vaš električni alat koristite samo s dodatnom ručkom 7.
Dodatnu ručku
7
možete proizvoljno okrenuti, kako bi se
postigao siguran položaj tijela i bez zamora.
Okrenite donji zahvatni element dodatne ručke
7
suprotno
smjeru kazaljke na satu i zakrenite dodatnu ručku
7
u željeni
položaj. Nakon toga ponovno stegnite donji zahvatni element
dodatne ručke
7
u smjeru kazaljke na satu.
Stezna traka
15
dodatne ručke mora sjesti u odgovarajući
utor.
Zamjena alata (vidjeti sliku C)
f
Prije svih radova na električnom alatu (npr. održavanje
(zamjena alata, itd.), kao i kod njegovog transporta i
spremanja, preklopku smjera rotacije treba prebaciti u
srednji položaj.
Kod nehotičnog aktiviranja prekidača za
uključivanje/isključivanje postoji opasnost od ozljeda.
Kod nepritisnutog prekidača za uključivanje/isključivanje
6
bušno vreteno će se aretirati. To omogućava brzu, laganu i
jednostavnu zamjenu radnog alata u steznoj glavi.
Otvorite brzostežuću steznu glavu
1
okretanjem u smjeru
rotacije
n
, sve dok se alat ne umetne. Umetnite alat.
Rukom snažno okrenite čahuru brzostežuće stezne glave
1
u
smjeru rotacije
o
, sve dok se više ne čuje preskakanje.
Stezna glava će se time automatski zabraviti.
Zabrava će se ponovno osloboditi kada za uklanjanje alata
čahuru okrenete u suprotnom smjeru.
Zamjena stezne glave
f
Prije svih radova na električnom alatu (npr. održavanje
(zamjena alata, itd.), kao i kod njegovog transporta i
spremanja, preklopku smjera rotacije treba prebaciti u
srednji položaj.
Kod nehotičnog aktiviranja prekidača za
uključivanje/isključivanje postoji opasnost od ozljeda.
Uklanjanje sigurnosnog vijka (vidjeti sliku D)
Brzostežuća stezna glava
1
je od nehotičnog otpuštanja sa
bušaćeg vretena osigurana sigurnosnim vijkom
17
. Do kraja
otvorite brzostežuću steznu glavu
1
i odvijte sigurnosni vijak
17
u smjeru rotacije
n
.
Obratite pozornost da sigurnosni
vijak ima lijevi navoj.
Demontaža stezne glave (vidjeti sliku E)
Prethodno stegnite inbus ključ
18
sa kratkom drškom u
brzostežuću steznu glavu
1
.
Stavite električni alat na stabilnu podlogu, npr. radni stol.
Čvrsto primite električni alat i otpustite brzostežuću steznu
glavu
1
okretanjem inbus ključa
18
u smjeru rotacije
n
.
Brzostežuća stezna glava koja čvrsto sjedi otpušta se lakšim
udarcem po dugačkoj dršći imbus ključa
18
. Uklonite imbus
ključ iz brzostežuće stezne glave i do kraj odvijte brzostežuću
steznu glavu.
LED
Kapacitet
Stalno svjetli 3 x zelena
≥
2/3
Stalno svjetli 2 x zelena
≥
1/3
Stalno svjetli 1 x zelena
< 1/3
Treperavo svjetlo 1 x zeleno
Rezerva
POZOR
