40
| Português
1 619 929 J10 | (6.4.11)
Bosch Power Tools
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.03.2011
Montagem
Carregar o acumulador
f
Só utilizar os carregadores que constam
na página de acessórios.
Só estes carregadores são apro-
priados para os acumuladores de iões de lítio utilizados pa-
ra a sua ferramenta eléctrica.
Nota:
O acumulador é fornecido parcialmente carregado. Pa-
ra assegurar a completa potência do acumulador, o acumula-
dor deverá ser carregado completamente no carregador an-
tes da primeira utilização.
O acumulador de iões de lítio pode ser carregado a qualquer
altura, sem que a sua vida útil seja reduzida. Uma interrupção
do processo de carga não danifica o acumulador.
O acumulador de iões de lítio está protegido por “Electronic
Cell Protection (ECP)” contra descarga total. A ferramenta
eléctrica é desligada através de um disjuntor de protecção, lo-
go que o acumulador estiver descarregado. A ferramenta de
trabalho não se movimenta mais.
Não continuar a premir o interruptor de
ligar-desligar após o desligamento au-
tomático da ferramenta eléctrica.
O acumulador pode ser
danificado.
Retirar o acumulador
O acumulador
8
possui dois níveis de travamento, que devem
evitar, que o acumulador possa cair, caso a tecla de destrava-
mento do acumulador
14
seja premida por acaso. Enquanto o
acumulador estiver dentro da ferramenta eléctrica, ele é man-
tido em posição por uma mola.

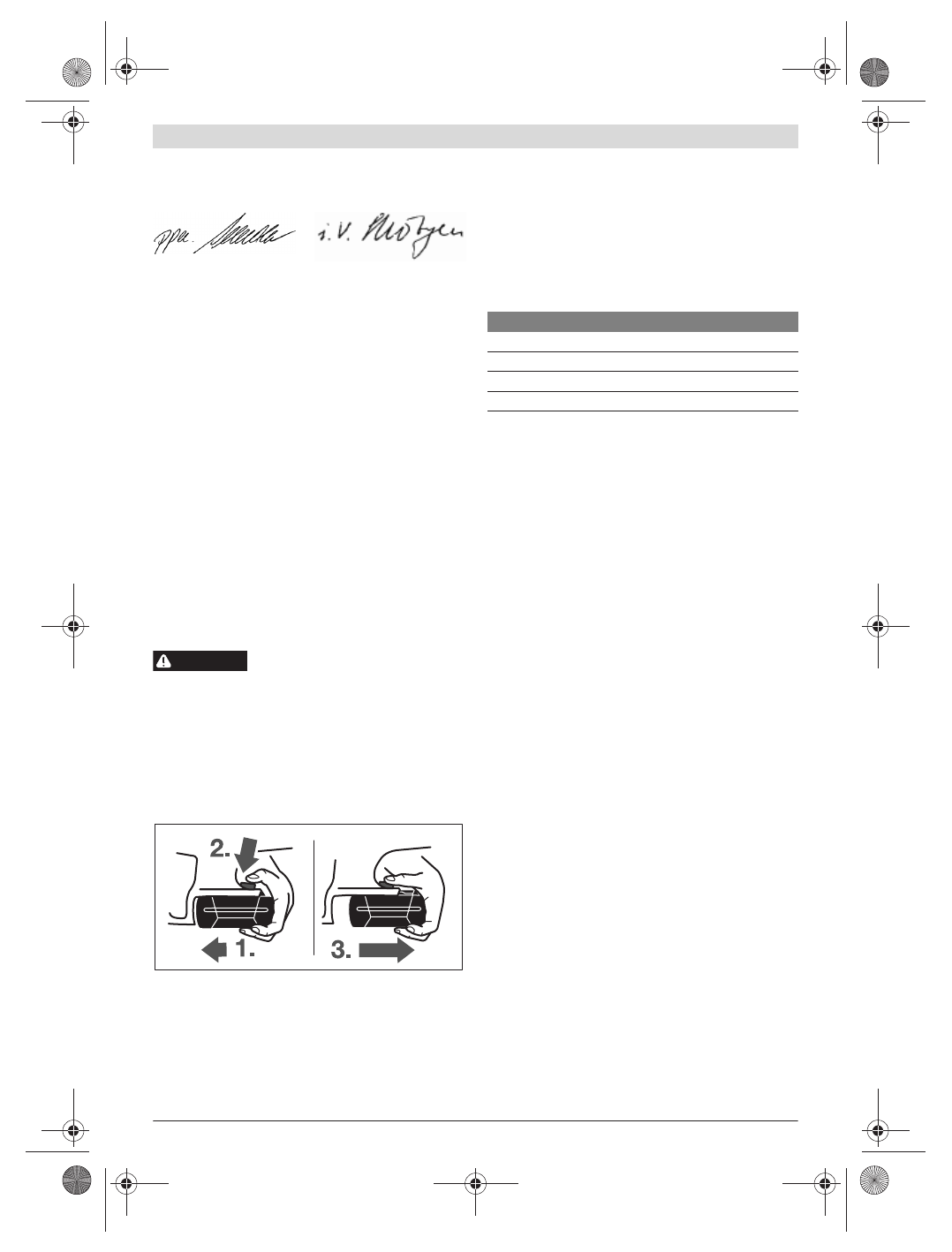

Para retirar o acumulador
8
:
– Premir o acumulador contra o pé da ferramenta eléctrica
(1.) e ao mesmo tempo premir a tecla de destravamento
14
(2.).
– Puxar o acumulador da ferramenta eléctrica, até poder ver
uma listra vermelha (3.).
– Premir novamente a tecla de destravamento
14
e puxar o
acumulador completamente para fora.
Indicação do estado de carga do acumulador
(veja figura A)
Os três LED verdes da indicação da carga do acumulador
12
indicam o setado de carga do acumulador
8
. Por motivos de
segurança, a consulta da situação de carga só pode ocorrer
com a ferramenta eléctrica parada.
Premir a tecla
13
, para indicar o estado de carga (também
com o acumulador retirado). A indicação da situação de carga
apaga-se automaticamente após aprox. 5 segundos.
Se após premir a tecla
13
não se iluminar nenhum LED, signi-
fica que o acumulador está com defeito e deve ser substituido.
Os três LEDs verdes iluminam-se sequencialmente e apagam-
se por instantes durante o processo de carga. O acumulador
está completamente carregado, se os três LEDs verdes per-
manecerem iluminados. Aprox. 5 minutos depois do acumu-
lador estar completamente carregado, apagam-se novamen-
te os três LEDs verdes.
O acumulador está equipado com uma monitorização de tem-
peratura NTC, que só permite uma carga na faixa de tempera-
tura entre 0 ° C e 45 ° C. Desta forma é alcançada uma alta vi-
da útil do acumulador.
Punho adicional (veja figura B)
f
Colocar o comutador do sentido de rotação na posição
central antes de todos os trabalhos na ferramenta eléc-
trica (p. ex. manutenção, troca de ferramenta etc.), as-
sim como o para o transporte e arrecadação.
Há perigo
de lesões se o interruptor de ligar-desligar for accionado
involuntariamente.
f
Só utilizar a sua ferramenta eléctrica com o punho adi-
cional 7.
O punho adicional
7
pode ser movimentado como desejar, pa-
ra alcançar uma posição de trabalho segura e livre de fadiga.
Girar a parte inferior do punho adicional
7
no sentido contrário
dos ponteiros do relógio e deslocar o punho adicional
7
para a
posição desejada. Em seguida girar a parte inferior do punho
adicional
7
no sentido dos ponteiros do relógio para reapertar.
A banda de aperto
15
do punho adicional deve estar na res-
pectiva ranhura.
Troca de ferramenta (veja figura C)
f
Colocar o comutador do sentido de rotação na posição
central antes de todos os trabalhos na ferramenta eléc-
trica (p. ex. manutenção, troca de ferramenta etc.), as-
sim como o para o transporte e arrecadação.
Há perigo
de lesões se o interruptor de ligar-desligar for accionado
involuntariamente.
O veio de perfuração está bloqueado quando o interruptor de
ligar-desligar
6
não está premido. Isto possibilita uma troca
rápida, confortável e fácil da ferramenta de trabalho no man-
dril de brocas.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
ATENÇÃO
LED
Capacidade
Luz permanente 3 x verde
≥
2/3
Luz permanente 2 x verde
≥
1/3
Luz permanente 1 x verde
< 1/3
Luz intermitente 1 x verde
Reserva
