42

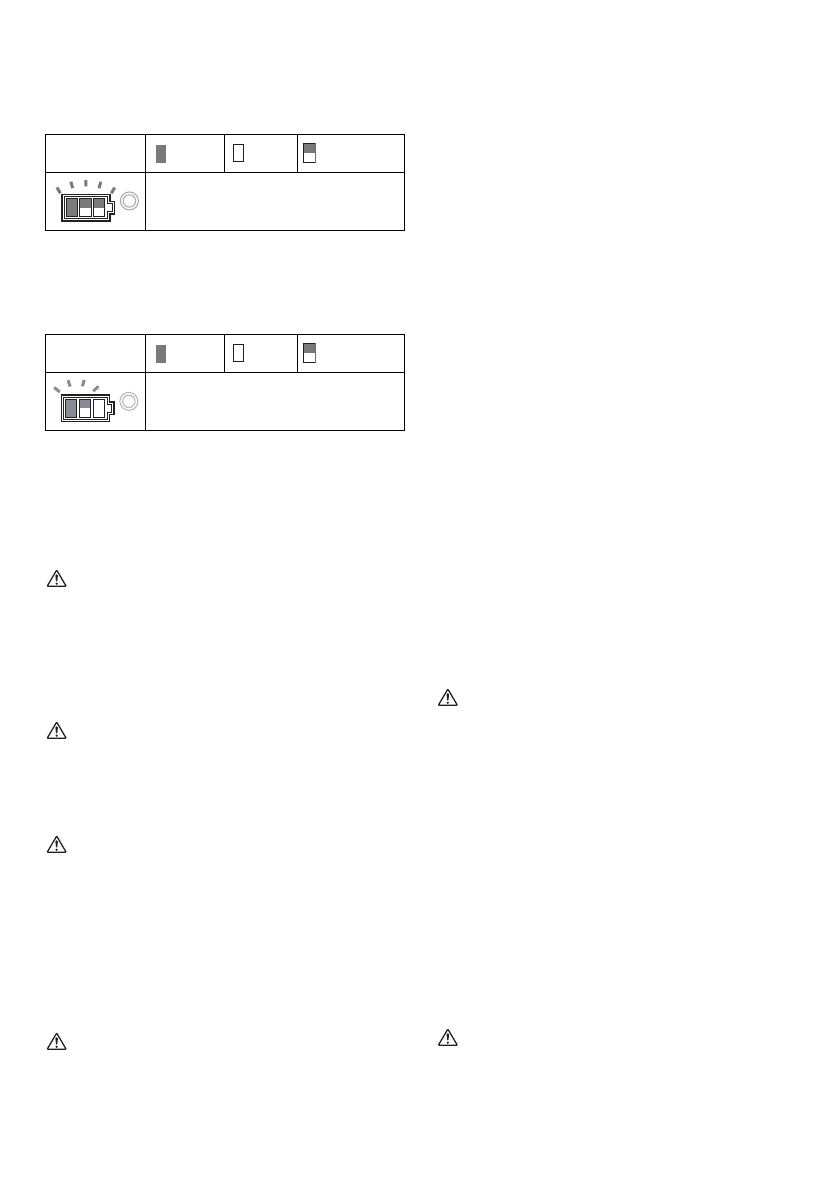

Protezione dal surriscaldamento dell’utensile

In caso di surriscaldamento dell’utensile, l’utensile si
spegne automaticamente e l’indicatore della batteria
mostra lo stato indicato di seguito. In questa situazione,
far raffreddare l’utensile prima di azionarlo nuovamente.

015140

Disattivazione del blocco protezione

Quando il sistema di protezione si attiva ripetutamente,
l’utensile si blocca e l’indicatore della batteria mostra lo
stato seguente.

015200

In questo caso, l’utensile non parte neanche spegnendolo
e riaccendendolo. Per disattivare il blocco protezione,
togliere la batteria, posizionarla nel caricabatterie e
aspettare che la carica sia terminata.

Blocco dell’albero

 ATTENZIONE:

• Non azionare il blocco dell’albero mentre il mandrino è

in movimento. L’utensile potrebbe subire danni.

Premere il blocco dell’albero per evitare la rotazione del
mandrino durante l’installazione o la rimozione degli
accessori.

(Fig. 5)

MONTAGGIO

 ATTENZIONE:

• Prima di eseguire qualsiasi operazione sull’utensile,

verificare sempre di averlo spento e di aver rimosso la
batteria.

Installazione dell’impugnatura laterale

 ATTENZIONE:

• Accertarsi sempre che l’impugnatura laterale sia

montata correttamente prima di azionare l’utensile.

Avvitare saldamente l’impugnatura laterale sul punto
dell’utensile mostrato nella figura.

(Fig. 6)

Installazione e rimozione della protezione
del disco (per dischi con centro
depresso, dischi di taglio abrasivi/
multidisco, dischi diamantati)

 AVVERTENZA:

• Durante l’uso di un disco di smerigliatura con centro

depresso/multidisco, di un disco flessibile, di una
spazzola metallica a disco, di un disco di taglio o di un
disco diamantato, la protezione del disco deve essere

montata sull’utensile in modo che il lato chiuso della
protezione sia sempre rivolto verso l’operatore.

• Se si utilizza un disco di taglio abrasivo/diamantato,

accertarsi di utilizzare solo l’apposita protezione del
disco progettata per l’uso con i dischi di taglio (in alcuni
paesi europei, se si utilizza un disco diamantato è
possibile usare la protezione normale; attenersi alle
normative in vigore nel proprio paese).

Per utensili con protezione del disco di tipo leva a
morsetto

Dopo aver allentato la vite, allentare la leva posizionata
sulla protezione del disco. Montare la protezione del disco
con la sporgenza della banda di protezione allineata con
la tacca sull’alloggiamento del cuscinetto. Ruotare quindi
la protezione del disco a un’angolazione tale da
proteggere l’operatore, in base al tipo di lavoro.

 (Fig. 7)

Serrare la leva per fissare la protezione del disco. Se la
leva è troppo stretta o troppo allentata per fissare la
protezione del disco, allentare o serrare la vite per
regolare il fissaggio della banda di protezione del disco.

(Fig. 8)

Per rimuovere la protezione del disco, attenersi alla
procedura di installazione procedendo in senso inverso.

Per utensili con protezione del disco di tipo chiusura
con vite (Fig. 9)

Montare la protezione del disco con le sporgenze sulla
banda della protezione del disco allineata con le tacche
sull’alloggiamento del cuscinetto. Ruotare quindi la
protezione del disco di 180° in senso antiorario. Serrare la
vite fino in fondo.
Per rimuovere la protezione del disco, attenersi alla
procedura di installazione procedendo in senso inverso.

Installazione o rimozione del disco con
centro depresso o del disco ad alette
(accessorio opzionale)

 AVVERTENZA:

• Durante l’uso di un disco con centro depresso o di un

disco ad alette, la protezione del disco deve essere
montata sull’utensile in modo che il lato chiuso della
protezione sia sempre rivolto verso l’operatore.

• Azionare il blocco dell’albero solo mentre il mandrino

non è in movimento.

Montare la flangia interna sul mandrino. Montare il disco o
la mola sulla flangia interna e avvitare il controdado sul
mandrino.

(Fig. 10)

Per serrare il controdado, premere saldamente il blocco
dell’albero in modo da evitare la rotazione del mandrino,
quindi utilizzare l’apposita chiave per serrare il controdado
in senso orario.

 (Fig. 11)

Per rimuovere il disco, attenersi alla procedura di
installazione procedendo in senso inverso.

Installazione o rimozione di Ezynut
(accessorio opzionale)

 ATTENZIONE:

• Non utilizzare Ezynut con una superflangia o una

smerigliatrice angolare il cui numero di modello termina
con “F”. Queste flange sono così spesse che il
mandrino non è in grado di trattenere l’intera filettatura.

Indicatore della

batteria

: acceso

: spento

: lampeggiante

L’utensile si è surriscaldato

Indicatore della

batteria

: acceso

: spento

: lampeggiante

Il blocco protezione è attivo
