 Русский |

53

Bosch Power Tools

1 609 92A 1C9 | (30.6.15)

Шлифовальный круг/oтрезной круг

Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте переходники или адап-
теры.

При применении алмазных отрезных кругов следите за
тем, чтобы стрелка направления вращения на алмазном
отрезном круге соответствовала направлению вращения
электроинструмента (см. стрелку на редукторной голов-
ке).

Последовательность монтажа показана на странице с ил-
люстрациями.

Для крепления шлифовального/отрезного круга навинти-
те зажимную гайку

10

 и затяние ее ключом для круглых га-

ек с 2-мя торцовыми отверстиями.



После монтажа шлифовального инструмента про-
верьте перед включением правильность монтажа и
свободное вращение инструмента. Проверьте сво-
бодное вращение шлифовального инструмента без
трения о защитный кожух или другие части.

На опорном фланце

8

 вокруг центри-

рующего буртика находится пласт-
массовая деталь (кольцо круглого се-
чения).

Если кольцо круглого сече-

ния отсутствует или повреждено

,

опорный фланец

8

 необходимо обя-

зательно заменить перед дальней-
шим применением.

Веерный шлифовальный круг



Для работ с веерным шлифовальным кругом всегда
устанавливайте защиту руки 14.

Резиновая шлифовальная тарелка



Для работ с резиновой шлифовальной тарелкой 15
всегда устанавливайте защиту руки 14.

Последовательность монтажа показана на странице с ил-
люстрациями.

Навинтите круглую гайку

17

 и затяните ее ключом для кру-

глых гаек с 2-мя торцовыми отверстиями.

Чашечная щетка/дисковая щетка



Для работ с чашечной щеткой всегда устанавливай-
те защиту руки 14.

Последовательность монтажа показана на странице с ил-
люстрациями.

Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы фланец шпинделя плотно прилегал в
конце резьбы шпинделя. Крепко затяните чашечную/ди-
сковую щетку вилкообразным ключом.

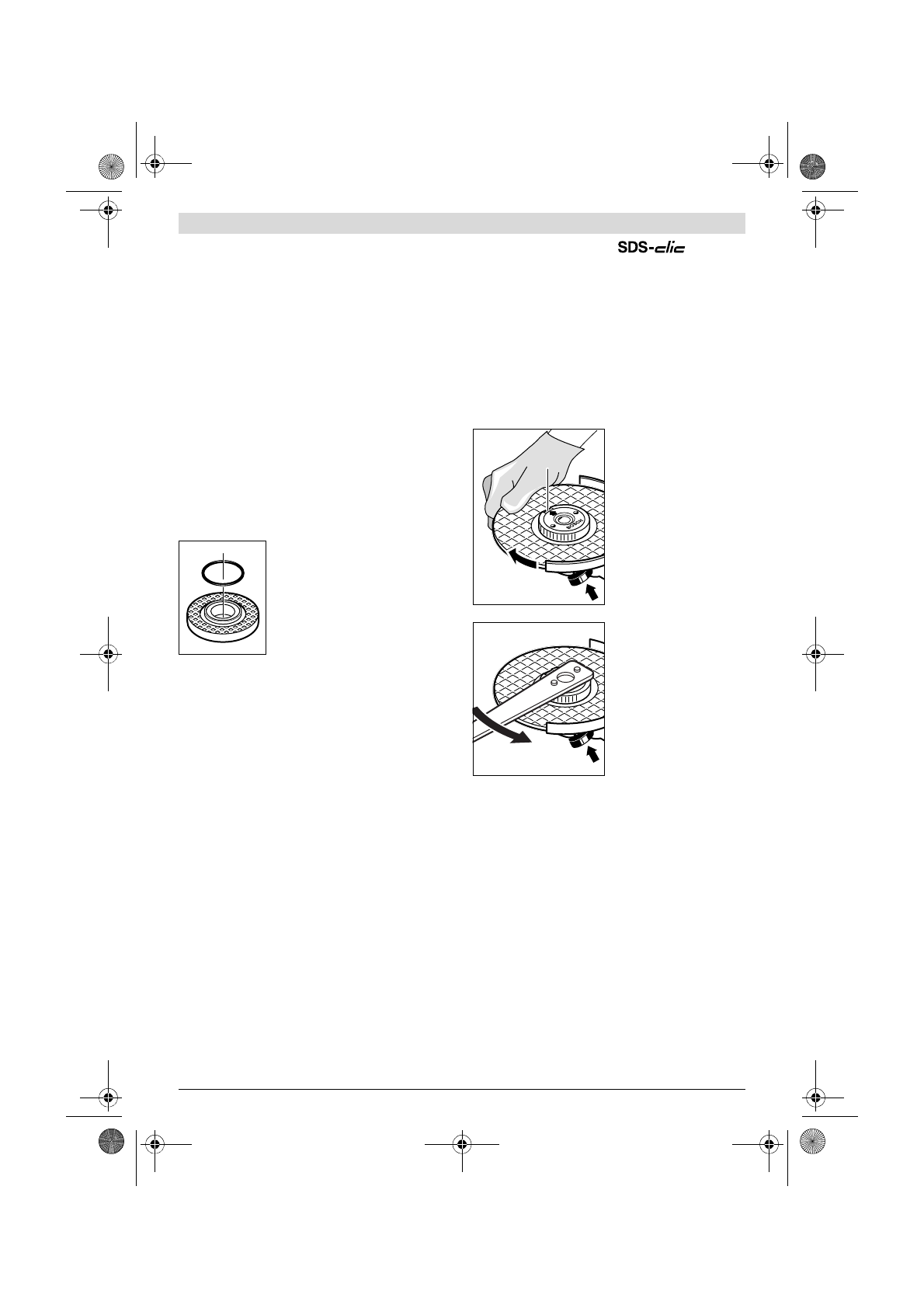

Быстрозажимная гайка

Для простой смены шлифовального инструмента без при-
менения инструментов Вы можете использовать вместо
зажимной гайки

10

 быстрозажимную гайку

11

.



Быстрозажимную гайку 11 разрешается использо-
вать только для отрезных кругов.

Применяйте только безупречную, не имеющую повре-
ждений быстрозажимную гайку 11.
При навинчивании следите за тем, чтобы сторона гай-
ки с надписью 11 не была обращена к шлифовальному
кругу; стрелка должна показывать на индексную мет-
ку 22.

Для фиксирования шлифо-
вального шпинделя нажми-
те кнопку фиксирования
шпинделя

2

. Для затягива-

ния быстрозажимной гайки
поверните шлифовальный
круг с усилием по часовой
стрелке.

Правильно закрепленную,
не имеющую повреждений
быстрозажимную гайку Вы
можете отвернуть, вращая
рукой кольцо с накаткой
против часовой стрелки.

Никогда не отворачивайте
прочно сидящую быстро-
зажимную гайку клеща-
ми, а пользуйтесь ключом
для гаек с двумя торцовы-
ми отверстиями.

 Наклады-

вайте ключ для гаек с двумя торцовыми отверстиями со-
гласно рисунку.

Допускаемый к применению шлифовальный
инструмент

Вы можете применять все названные в этом руководстве
шлифовальные инструменты.

Допустимое число оборотов [мин

-1

] или окружная ско-

рость [м/с] применяемых шлифовальных инструментов
должны быть по крайней мере не менее значений, указан-
ных в нижеследующей таблице.

Учитывайте поэтому допустимое

число оборотов или до-

пустимую окружную скорость

 на наклейке шлифоваль-

ного инструмента.

22
