 Magyar |

41

Bosch Power Tools

1 609 92A 1C9 | (30.6.15)

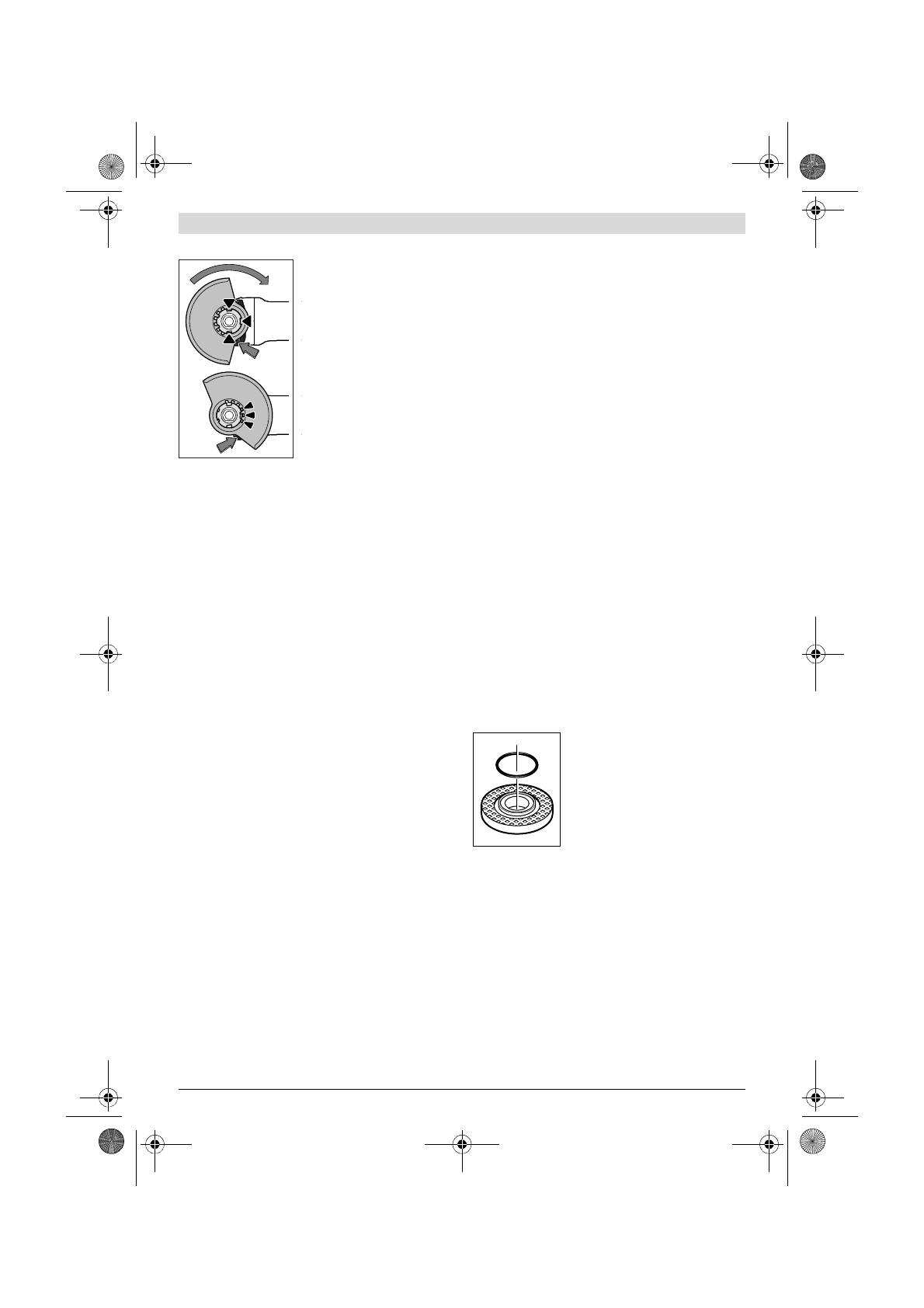

Védőbúra csiszoláshoz

Tegye fel a

7

 védőbúrát az elekt-

romos kéziszerszámon a megfele-
lő helyre, amíg a védőbúra kódo-
lóbütykei egybe nem esnek a rög-
zítő egység megfelelő bemélye-
déseivel. Nyomja le és tartsa le-
nyomva a

1

 reteszelésfeloldó

kart.

Nyomja rá a

7

 védőbúrát az orsó-

nyakra, amíg a védőbúra pereme
fel nem fekszik az elektromos ké-
ziszerszám karimájára, majd for-
dítsa el a védőbúrát, amíg az jól
hallhatóan be nem ugrik a helyé-
re.

A

7

 védőbura helyzetét a munka adottságainak megfelelően

kell megválasztani. Nyomja el ehhez felfelé az

1

 reteszelés fel-

oldó kart és fordítsa el a

7

 védőburát a kívánt helyzetbe.



Mindig úgy állítsa be a 7 védőbúrát, hogy az 1 retesze-
lés kioldó kar mind a három piros bütyke benyúljon a 7
védőbúra megfelelő bemélyedésébe.



Állítsa úgy be a 7 védőbúrát, hogy a kezelő irányába ne
repülhessen ki szikra.



A 7 védőburának csak az 1 reteszelés feloldó kar mű-
ködtetése esetén szabad forognia! Ellenkező esetben
az elektromos kéziszerszámot semmi esetre sem sza-
bad tovább használni, hanem a vevőszolgálatnál le kell
adni.

Tájékoztató:

 A

7

 védőbúrán található kódoló bütykök gon-

doskodnak arról, hogy az elektromos kéziszerszámra csak ar-
ra illő védőbúrát lehessen felszerelni.

Védőbúra daraboláshoz



Kötött csiszolóanyaggal végzett daraboláshoz mindig
használja a darabolásra szolgáló 12 védőbúrát.



Kőben végzett darabolási munkák esetén mindig gon-
doskodjon kielégítő porelszívásról.

A darabolásra szolgáló

12

 védőbúrát a csiszolásra szolgáló

7

védőbúrához hasonlóan kell felszerelni.

Elszívó búra daraboláshoz, vezetőszánnal

A darabolásra szolgáló

19

 elszívó búrát védőszánnal a csiszo-

lásra szolgáló

7

 védőbúrához hasonlóan kell felszerelni.

Pótfogantyú



Az elektromos kéziszerszámot csak az arra felszerelt 5
pótfogantyúval együtt szabad használni.

Csavarja be az

5

 pótfogantyút a munkának megfelelő helyzet-

ben a hajtómű jobb vagy bal oldalába.

Kézvédő



A 15 gumi csiszolótányérral vagy a csészelakú kefé-
vel/kefés tárcsával/legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a kézvédőt 14.

Rögzítse a

14

 kézvédőt az

5

 pótfogantyúval.

A csiszolószerszámok felszerelése



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.



Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg
le nem hűltek.

Munka közben a tárcsák erősen felhevül-

nek.

Tisztítsa meg a

6

 csiszolóorsót és valamennyi felszerelésre

kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg a

2

 tengelyrögzítőgombot, hogy ezzel reteszelje a csiszo-

lótengelyt.



A tengelyrögzítőgombot csak teljesen nyugalmi álla-
potban lévő csiszolótengely esetén szabad megnyom-
ni!

Ellenkező esetben az elektromos kéziszerszám meg-

rongálódhat.

Csiszoló-/darabolótárcsa

Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló ido-
mot, vagy adaptert nem szabad használni.

A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen
arra, hogy a forgásirányt jelző nyíl a gyémántbetétes darabo-
lótárcsán megegyezzen az elektromos kéziszerszám forgási-
rányával (lásd a forgásirányt jelző nyilat a hajtóműfejen).

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A csiszoló-/darabolókorong rögzítéséhez csavarja fel, majd a
körmöskulccsal szorítsa meg a

10

 rögzítőanyát.



A csiszolószerszámok felszerelése után a készülék be-
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.

A

8

 szorítókarimába a központozó pe-

rem körül egy műanyag alkatrész
(O-gyűrű) található.

Ha az O-gyűrű hi-

ányzik, vagy megrongálódott,

 akkor a

8

 szorítókarimát a további használat

előtt okvetlenól ki kell cserélni.

Legyezőlapos tárcsa



A legyezőlapos tárcsával végzett munkákhoz mindig
fel kell szerelni a 14 kézvédőt.

Gumi csiszolótányér



A 15 gumi csiszolótányérrel végzett munkákhoz min-
dig fel kell szerelni a 14 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

Csavarozza fel a helyére és a kétkörmös kulccsal feszesen
húzza meg a

17

 hengeres anyát.
