Montaža

Montaža zaštitnih uredjaja



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.

Uputstvo:

Posle loma brusne ploče za vreme rada ili pri

oštećenju prihvatnog uredjaja na zaštitnoj haubi/električnom
alatu, mora se električni alat hitno poslati u servis, adrese
pogledajte u odeljku „Servisna služba i savetovanje o
upotrebi“.

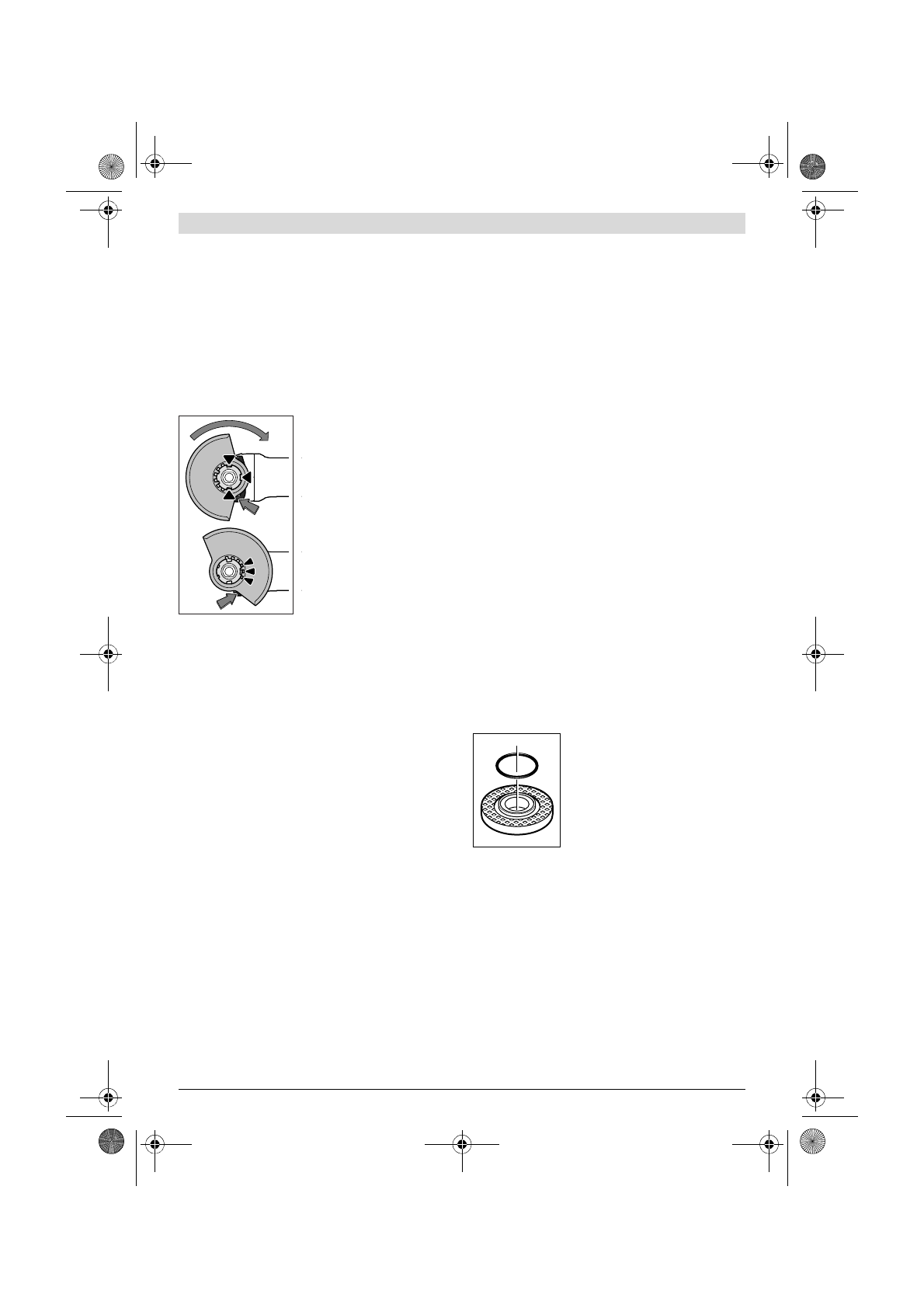

Zaštitna hauba za brušenje

Stavite zaštitnu haubu

7

 na

prihvat na električnom alatu, da
kodni ispusti zaštitne haube budu
usaglašeni sa prihvatom.
Pritisnite i držite pritom polugu za
deblokadu

1

.

Pritiskajte zaštitnu haubu

7

 sve

dok venac zaštitne haube ne
nalegne na prirubnicu električnog
alata i okrećite zaštitnu haubu sve
dok jasno i da se čuje ne uskoči.

Prilagodite poziciju zaštitne
haube

7

 potrebama rada.

Pritisnite za to polugu za
deblokadu

1

 na gore i okrenite

zaštitnu haubu

7

 u željenu poziciju.



Uvek podesite zaštitnu haubu tako 7, da sva 3 crvena
ispupčenja poluge za deblokadu 1 zahvate u
odgovarajuće žljebove zaštitne haube 7.



Podesite zaštitnu haubu 7 tako, da se spreči letenje
varnica u pravcu radnika.



Zaštitna hauba 7 sme se okretati samo aktiviranjem
poluge za deblokadu 1! U drugom slučaju nesme se
nikako električni alat koristiti dalje i mora se predati u
servis.

Pažnja:

 Ispusti za kodiranje na zaštitnoj haubi

7

 obezbedjuju,

da se može montirati samo jedna zaštitna hauba koja
odgovara električnom alatu.

Zaštitna hauba za presecanje



Kod presecanja sa kompozitnim brusnim pločama za
presecanje koristite uvek zaštitnu haubu za presecanje
12.



Kod presecanja kamena treba obezbediti
zadovoljavajuće usisavanje prašine.

Zaštitna hauba za presecanje

12

 se montira kao i zaštitna

hauba za brušenje

7

.

Hauba za usisavanje kod presecanja sa vodilicama

Hauba za usisavanje kod presecanja sa vodilicama

19

 se

montira kao zaštitna hauba za brušenje

7

.

Dodatna drška



Upotrebljavajte Vaš električni alat samo sa dodatnom
drškom 5.

Zavrnite dodatnu dršku

5

 zavisno od načina rada desno ili levo

na glavi prenosnika.

Zaštita za ruku



Montirajte za radove sa gumenom brusnom pločom 15
ili sa lončastom četkom/četka u vidu ploče/lepezastom
brusnom pločom uvek zaštitu za ruku 14.

Pričvrstite zaštitu za ruku

14

 sa dodatnom drškom

5

.

Montaža brusnih alata



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.



Ne hvatajte brusne i ploče za razdvajanje pre nego što
se ohlade.

Ploče se u radu veoma ugreju.

Čistite brusno vreteno

6

 i sve delove koji se montiraju.

Pritisnite za učvršćivanje i otpuštanje brusnih alata taster za
blokadu vretena

2

 da bi učvrstili brusno vreteno.



Aktivirajte taster za blokadu vretena samo u stanju
mirovanja brusnog vretena.

Električni alat se može inače

oštetiti.

Brusna-/ploča za presecanje

Obratite pažnju na dimenzije brusnih alata. Presek otvora
mora odgovarati priključenoj prirubnici. Ne upotrebljavajte
nikakve adaptere ili redukujuće komade.

Pri upotrebi Diamant-ploče za presecanje pazite nato, da
strelica pravca okretanja na Diamant-ploči za presecanje
bude usaglašena sa pravcem okretanje električnog alata
(pogledajte strelicu pravca okretanja na glavi prenosnika).

Redosled montaže se može videti na grafičkoj karti.

Za pričvršćivanje ploče za brušenje/presecanje navrnite
zateznu navrtku

10

 i zategnite je sa ključem sa dva otvora.



Prekontrolišite posle montaže alata za brušenje pre
uključivanja, da li je brusni alat korektno montiran i
može slobodno da se okreće. Uverite se da brusni alat
na zaštitnoj haubi ili drugim delovima ne struže.

U prihvatnu prirubnicu

8

 je ubačen oko

centralnog venca jedan deo od plastike
(O-prsten).

Ako O-prsten nedostaje ili

je oštećen,

 mora se prihvatna

prirubnica

8

 neizostavno zameniti pre

dalje upotrebe.

Lepezasta brusna ploča



Za radove sa lepezasnog brusnom pločom montirajte
uvek zaštitu za ruku 14.

Gumeni brusni disk



Za radove sa gumenim brusnim diskom montirajte 15
uvek zaštitu za ruku 14.

Redosled montaže se može videti na grafičkoj karti.

Navrnite okruglu navrtku

17

 i zategnite je sa ključem sa dva

otvora.
