 Česky |

21

Bosch Power Tools

1 609 92A 1C9 | (30.6.15)

Prohlášení o shodě

Prohlašujeme na výhradní zodpovědnost, že výrobek popsa-
ný v části „Technická data“ splňuje všechna příslušná ustano-
vení směrnic 2011/65/EU, do 19. dubna 2016:
2004/108/ES, od 20. dubna 2016: 2014/30/EU,
2006/42/ES včetně jejich změn a je v souladu s následujícími
normami: EN 60745-1, EN 60745-2-3.

Technická dokumentace (2006/42/ES) u:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 24.06.2015

Montáž

Montáž ochranných přípravků



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Upozornění:

Po prasknutí brusného kotouče během provozu

nebo při poškození upínacích přípravků na ochranném kry-
tu/na elektronářadí musí být elektronářadí neprodleně zaslá-
no do servisního střediska, adresy viz odstavec „Zákaznická a
poradenská služba“.

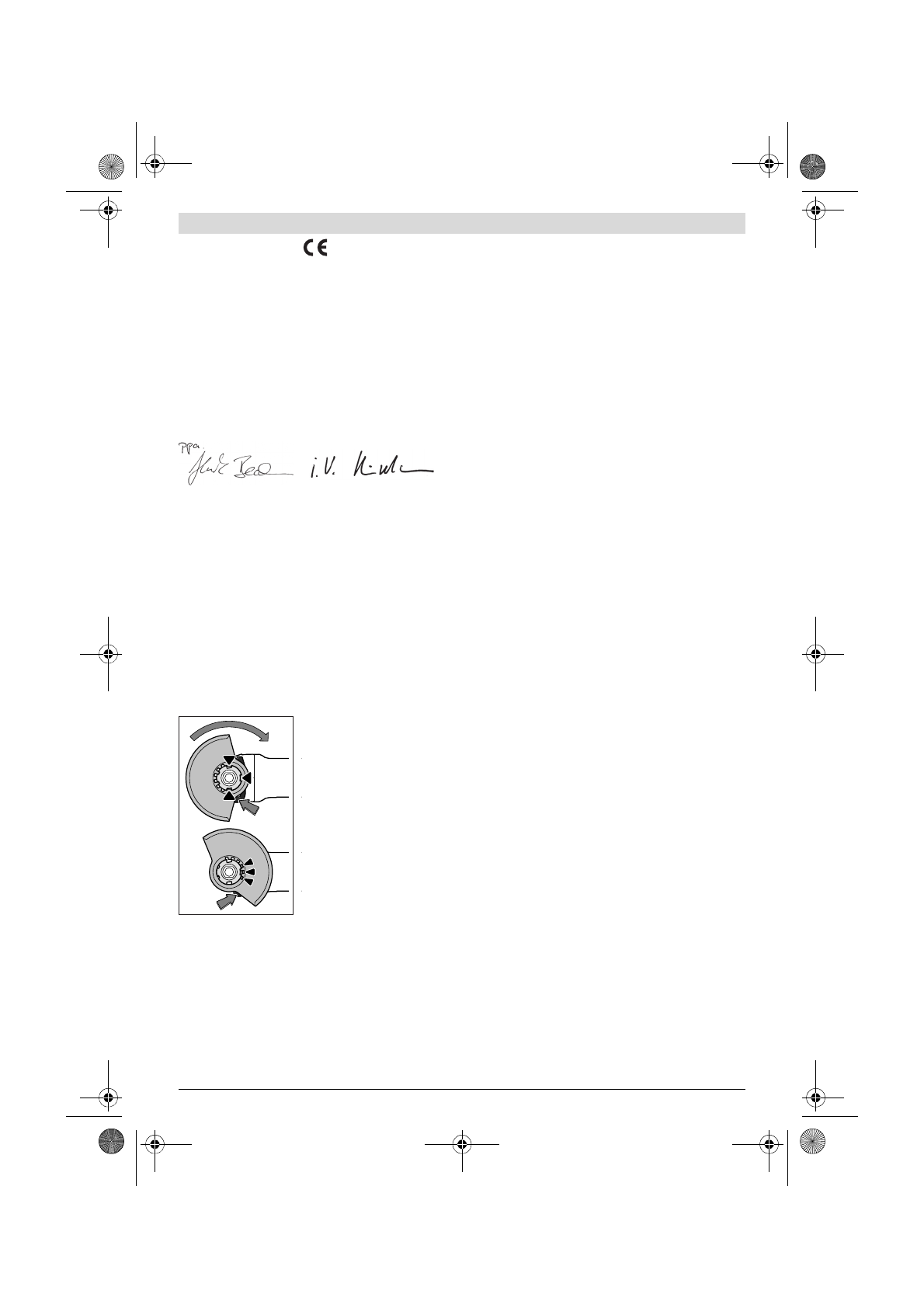

Ochranný kryt pro broušení

Ochranný kryt

7

 položte na upína-

cí místo na elektronářadí tak, až
kódovací výstupek ochranného
krytu souhlasí s upínacím mís-
tem. Přitom stlačte a podržte od-
jišťovací páčku

1

.

Zatlačte ochranný kryt

7

 na krku

vřetene až nákružek ochranného
krytu dosedne na přírubu elektro-
nářadí a ochranný kryt otočte až
zřetelně slyšitelně zaskočí.

Polohu ochranného krytu

7

přizpůsobte potřebám pracovní-
ho procesu. K tomu stlačte
odjišťovací páčku

1

 nahoru a

ochranný kryt

7

 otočte do požadované polohy.



Ochranný kryt 7 vždy nastavte tak, aby všechny 3 čer-
vené výstupky odjišťovací páčky 1 zasahovaly do pří-
slušných vybrání ochranného krytu 7.



Ochranný kryt 7 nastavte tak, aby se zamezilo odletu
jisker ve směru obsluhy.



Ochranný kryt 7 se smí nechat přetočit jen za ovládání
odjišťovací páčky 1! V opačném případě nesmí být
elektronářadí žádným způsobem dále používáno a musí
být předáno do zákaznického servisu.

Upozornění:

 Kódovací výstupky na ochranném krytu

7

 zajiš-

ťují, aby bylo možno namontovat jen k elektronářadí lícující
ochranné kryty.

Ochranný kryt pro dělení



Při dělení pomocí vázaných brusných prostředků pou-
žívejte vždy ochranný kryt pro dělení 12.



Při oddělování v kameni se postarejte o dostatečné od-
sávání prachu.

Ochranný kryt pro dělení

12

 se namontuje jako ochranný kryt

pro broušení

7

.

Odsávací kryt pro dělení s vodícími saněmi

Odsávací kryt pro dělení s vodícími saněmi

19

 se namontuje

jako ochranný kryt pro broušení

7

.

Přídavná rukojeť



Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 5.

Přídavnou rukojeť

5

 našroubujte podle způsobu práce vpravo

nebo vlevo na hlavu převodovky.

Ochrana ruky



Pro práce s pryžovým brusným talířem 15 nebo s hrn-
covým kartáčem/kotoučovým kartáčem/lamelovým
brusným kotoučem vždy namontujte ochranu ruky 14.

Ochranu ruky

14

 upevněte pomocí přídavné rukojeti

5

.

Montáž brusných nástrojů



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.



Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou.

Kotouče jsou při práci velmi horké.

Očistěte brusné vřeteno

6

 a všechny montované díly.

Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene

2

, aby se brusné vřeteno zaaretovalo.



Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene.

Jinak se může elektronářadí poškodit.

Brusný/dělící kotouč

Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.

Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě převo-
dovky) souhlasily.

Pořadí montáže je patrné na straně grafiky.

K upevnění brusného/dělícího kotouče našroubujte upínací
matici

10

 a utáhněte ji klíčem se dvěma čepy.



Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
