Пристосуйте положення захисного кожуха

7

 до потреб

робочої операції. Для цього натисніть на розьпокувапьний
важіль

1

 угору та поверніть захисний кожух

7

 у потрібне

положення.



Установлюйте захисний кожух 7 завжди так, щоб всі
3 червоні кулачки розблокувального важеля 1
заходили у відповідні отвори захисного кожуха 7.



Захисний кожух 7 треба встановити так, щоб іскри
не могли летіти в напрямку працюючого з
приладом.



Захисний кожух 7 повинен повертатися лише при
приведенні в дію деблокувального важеля 1! В
противному випадку в жодному разі не можна
продовжувати роботу з електроприладом і його
необхідно здати у бюро сервісного обслуговування.

Вказівка:

 Завдяки кодованим кулачкам на захисному

кожусі

7

 можна монтувати лише захисний кожух, що

розрахований на відповідний електроприлад.

Захисний кожух для розрізання



Для розрізання за допомогою зв’язаного абразиву
використовуйте завжди спеціальний захисний
кожух для розрізання 12.



Для розрізання каменю забезпечуйте достатнє
відсмоктування пилу.

Захисний ковпак для розрізання

12

 монтується так само,

як і захисний ковпак для шліфування

7

.

Витяжний ковпак для розрізання з люнетним супортом

Витяжний ковпак для розрізання з люнетним супортом

19

монтується так само, як і захисний ковпак для шліфування

7

.

Додаткова рукоятка



Користуйтеся приладом лише з додатковою
рукояткою 5.

Прикрутіть додаткову рукоятку

5

 в залежності від способу

роботи праворуч або ліворуч від головки редуктора.

Захист для руки



Для роботи з гумовою опорною шліфувальною
тарілкою 15 або з чашковою щіткою/дисковою
щіткою/віялоподібним кругом завжди монтуйте
захист для рук 14.

Закріплюйте захист для рук

14

 за допомогою додаткової

рукоятки

5

.

Монтаж шліфувальних інструментів



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.



Не торкайтеся до шліфувальних і відрізних кругів,
поки вони не охолонуть.

Круги під час роботи дуже

нагріваються.

Прочистіть шліфувальний шпиндель

6

 і всі деталі, що

будуть монтуватися.

При монтажі і демонтажі шліфувальних інструментів
натисніть на фіксатор шпинделя

2

, щоб зафіксувати

шліфувальний шпиндель.



Перш, ніж натискати на фіксатор шпинделя,
зачекайте, поки шліфувальний шпиндель не
зупиниться!

В противному разі електроприлад може

пошкодитися.

Шліфувальний/відрізний круг

Зважайте на розміри шліфувальних інструментів. Отвір за
своїм діаметром має пасувати до опорного фланця. Не
використовуйте адаптери або перехідники.

При використанні алмазних відрізних дисків слідкуйте за
тим, щоб стрілка напрямку обертання на алмазному
відрізному диску відповідала напрямку обертання
електроприладу (див. стрілку напрямку обертання на
головці редуктора).

Послідовність монтажу показана на сторінці з малюнком.

Для закріплення шліфувального/відрізного круга
накрутіть затискну гайку

10

 і закрутіть її за допомогою

гайкового ключа.



Після монтажу шліфувального інструмента, перш
ніж вмикати прилад, перевірте, чи правильно
вмонтований шліфувальний інструмент і чи вільно
він може обертатися. Впевніться, що шліфувальний
інструмент не зачіпає захисний кожух або інші
деталі.

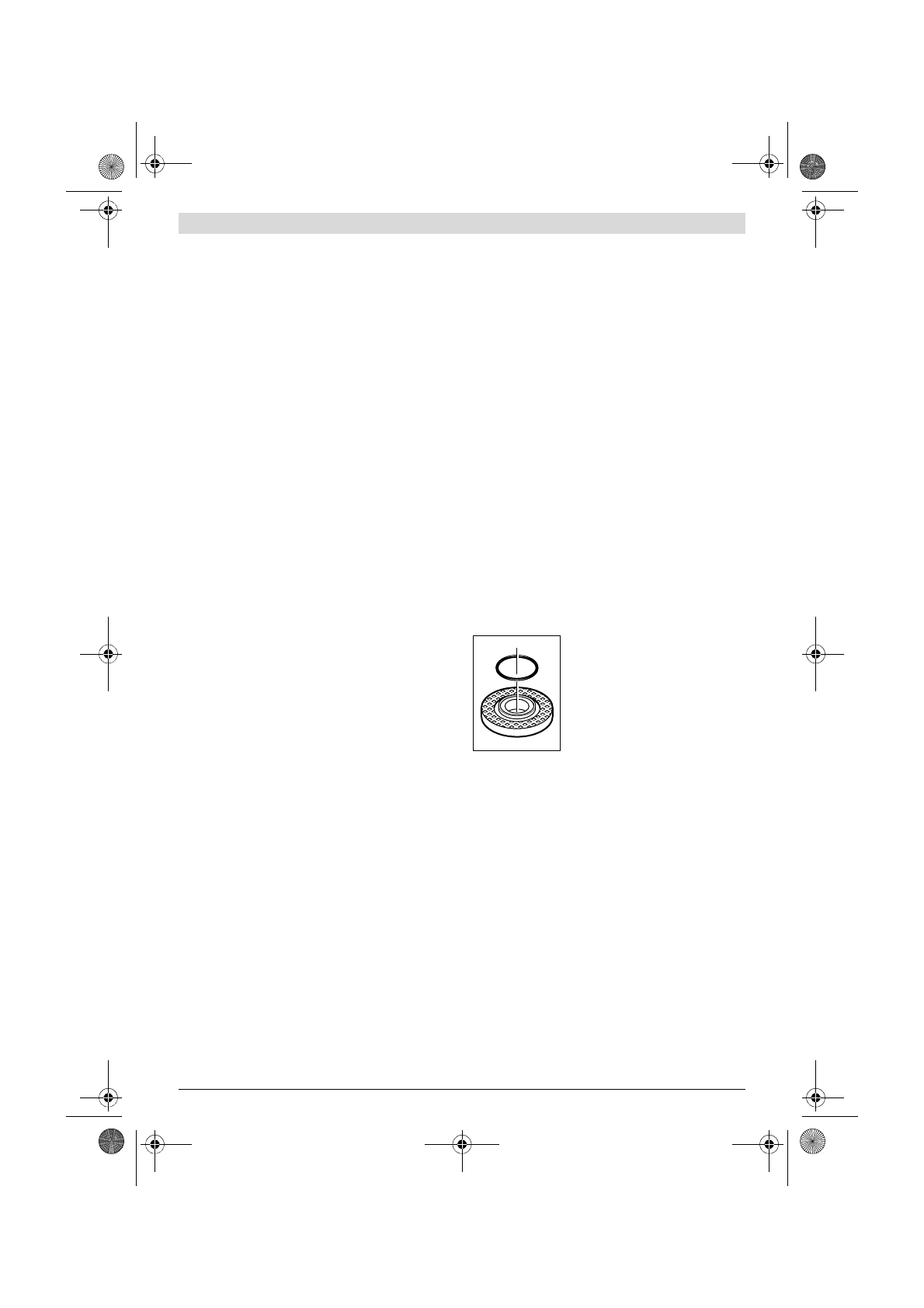

В опорному фланці

8

 на

центруючому пояску знаходиться
пластмасова деталь (кільце круглого
перерізу).

Якщо кільце круглого

перерізу відсутнє або
пошкоджене,

 опорний фланець

8

необхідно обов’язково замінити
перед подальшим використанням.

Віялоподібний шліфувальний круг



Для роботи з віялоподібним кругом завжди
монтуйте захист для рук 14.

Гумовий тарілчаcтий шліфувальний круг



Для робіт з гумовим тарілчастим шліфувальним
кругом 15 завжди монтуйте захист для рук 14.

Послідовність монтажу показана на сторінці з малюнком.

Накрутіть круглу гайку

17

 і затягніть її гайковим ключем.

Чашкова/дискова щітка



Для роботи з чашковою або дисковою щіткою
завжди встановлюйте захист для рук 14.

Послідовність монтажу показана на сторінці з малюнком.

Чашкову/дискову щітку треба накручувати на
шліфувальний шпиндель настільки, щоб вона щільно
прилягала до фланця шліфувального шпинделя в кінці
різьби. Затягніть чашкову/дискову щітку гайковим
ключем.
