 Русский |

53

Bosch Power Tools

1 609 92A 0S1 | (8.12.14)

Защитный кожух для отрезания



Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 12.



Для резки камня обеспечьте достаточный отсос пы-
ли.

Защитный кожух для отрезания

12

 монтируется так же,

как и защитный кожух для шлифования

7

.

Защитный кожух для отрезания с направляющими са-
лазками

Защитный кожух для отрезания с направляющими салаз-
ками

19

 монтируется так же, как и защитный кожух для

шлифования

7

.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 5.

Привинтите дополнительную рукоятку

5

 справа или слева

от редукторной головки в зависимости от способа работы.

Защитный щиток руки



Для работ с резиновой шлифовальной тарелкой 15
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 14.

Закрепляйте защитный щиток

14

 дополнительной рукоят-

кой

5

.

Установка шлифовальных инструментов



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.



Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут.

Круги очень нагреваются во

время работы.

Очищайте шлифовальный шпиндель

6

 и все монтируемые

части.

Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя

2

 для его

фиксирования.



Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе!

В противном случае

электроинструмент может быть поврежден.

Шлифовальный круг/oтрезной круг

Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте переходники или адап-
теры.
При применении алмазных отрезных кругов следите за
тем, чтобы стрелка направления вращения на алмазном
отрезном круге соответствовала направлению вращения
электроинструмента (см. стрелку на редукторной голов-
ке).
Последовательность монтажа показана на странице с ил-
люстрациями.
Для крепления шлифовального/отрезного круга навинти-
те зажимную гайку

10

 и затяние ее ключом для круглых га-

ек с 2-мя торцовыми отверстиями.



После монтажа шлифовального инструмента про-
верьте перед включением правильность монтажа и
свободное вращение инструмента. Проверьте сво-
бодное вращение шлифовального инструмента без
трения о защитный кожух или другие части.

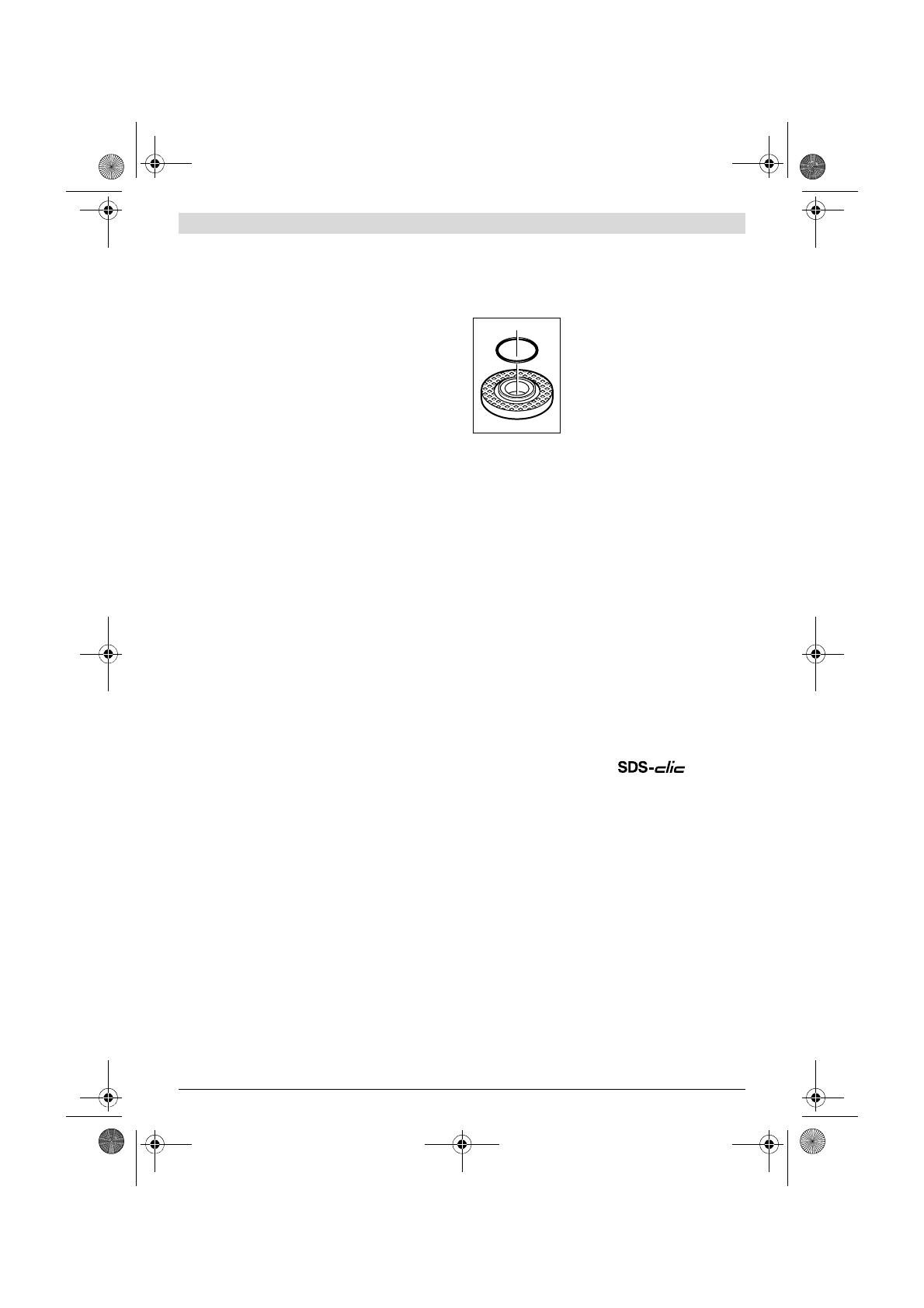

На опорном фланце

8

 вокруг центри-

рующего буртика находится пласт-
массовая деталь (кольцо круглого се-
чения).

Если кольцо круглого сече-

ния отсутствует или повреждено

,

опорный фланец

8

 необходимо обя-

зательно заменить перед дальней-
шим применением.

Веерный шлифовальный круг



Для работ с веерным шлифовальным кругом всегда
устанавливайте защиту руки 14.

Резиновая шлифовальная тарелка



Для работ с резиновой шлифовальной тарелкой 15
всегда устанавливайте защиту руки 14.

Последовательность монтажа показана на странице с ил-
люстрациями.

Навинтите круглую гайку

17

 и затяните ее ключом для кру-

глых гаек с 2-мя торцовыми отверстиями.

Чашечная щетка/дисковая щетка



Для работ с чашечной щеткой всегда устанавливай-
те защиту руки 14.

Последовательность монтажа показана на странице с ил-
люстрациями.

Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы фланец шпинделя плотно прилегал в
конце резьбы шпинделя. Крепко затяните чашечную/ди-
сковую щетку вилкообразным ключом.

Быстрозажимная гайка

Для простой смены шлифовального инструмента без при-
менения инструментов Вы можете использовать вместо
зажимной гайки

10

 быстрозажимную гайку

11

.



Быстрозажимную гайку 11 разрешается использо-
вать только для отрезных кругов.

Применяйте только безупречную, не имеющую повре-
ждений быстрозажимную гайку 11.

При навинчивании следите за тем, чтобы сторона гай-
ки с надписью 11 не была обращена к шлифовальному
кругу; стрелка должна показывать на индексную мет-
ку 22.
