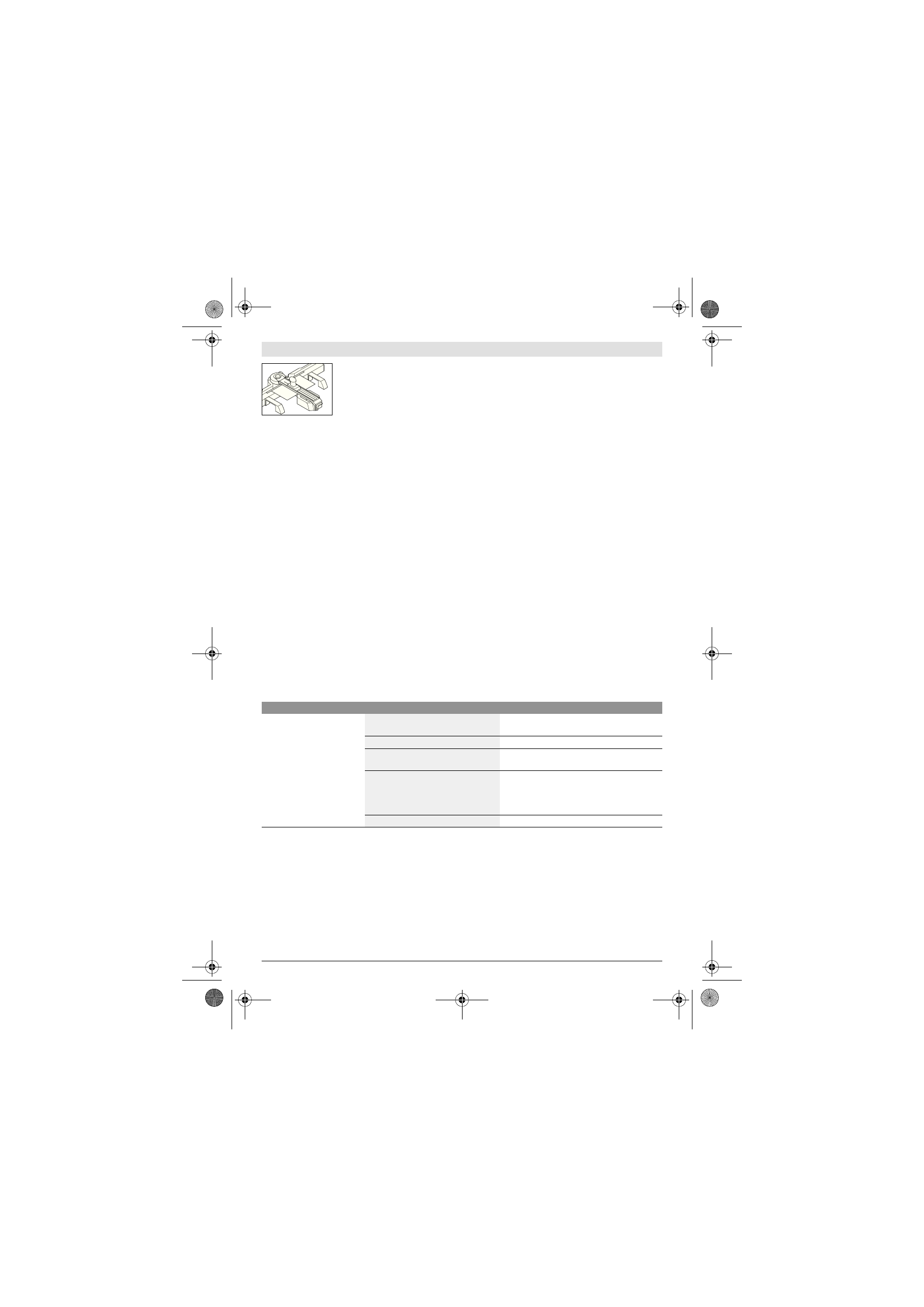

48
| Svenska
1 609 929 W68 | (21.6.11)
Bosch Power Tools
Drift
Kakelskärning
Förberedande arbeten
När sågsystemet används för skärning av kakel måste tilläggs-
satsen PTC 1 användas.
Anslaget
15
levereras hopfällt i två delar.
– Före användning foga samman anslagets båda delar
15
så
att de inte längre kan tas isär.
Längdsnitt (se bilderna F1 – F3)
– Lossa låsknappen
3
ett par varv.
– Vrid spaken
10
för låsning av styrskenan åt vänster och fäll
upp styrskenan
4
.
– Placera anslaget
15
mitt i spåret på bryggan
8
och skjut det
sedan mot basenheten
1
.
– Märk upp snittlinjen på arbetsstycket.
– Lägg upp arbetsstycket plant mot anslaget med siktsidan
uppåt
15
.
– Fäll ned styrskenan
4
och rikta upp arbetsstycket med
snittlinjen mot skalan på anslaget
15
.
– Tryck med flata handen ned styrskenan
4
vid arbets-
stycket.
– Dra åter fast låsknappen
3
.
– Lås styrskenan
4
med spaken
10
.
Diagonalsnitt (se bild G)
Den horisontala geringsvinkeln kan ställas in inom ett område
mellan 45 ° (på vänster sida) och 45 ° (på höger sida).
– Lossa låsknappen
12
.
– Sväng styrskenan
4
åt vänster eller höger tills vinkelindika-
torn
13
visar önskad geringsvinkel.
– Dra åter fast låsknappen
12
.
För snabb och exakt inställning av standardvinklar har styr-
skenan hack vid 0 ° och 45 ° .
– För övriga arbetsmoment se ”Längdsnitt” på sidan 48.
Arbetsanvisningar
Skärning av kakel (se bilder H1 – H3)
– Placera kakelskäraren
14
i sågspåret på styrskenan
4
ovanför anslaget
15
.
Pilen på kakelskäraren måste vara riktad mot dig själv.
– Dra kakelskäraren
14
med jämnt tryck över hela kaklets
yta.
– Ta bort kakelskäraren
14
ur styrskenan
4
.
– Vrid spaken
10
för låsning av styrskenan åt vänster och fäll
upp styrskenan
4
.
– Lägg upp brottkonen
16
på ett stabilt underlag.
Placera kaklet på brottkonen så att brottkonen ligger under
snittlinjen och längs kaklets ränder.
Vid diagonalsnitt skall brottkonen placeras under snittlin-
jen och en aning inåt.
– Tryck med båda handflatorna på kaklets sidor tills det
bryts.
Tips för användning
Arbetsanvisningar och användningstips för sågstationen
PLS 300 lämnas under:
www.bosch-do-it.com/pls300
Om du har fler frågor kontakta kundhotline:
Svenska
Tel.: +46 (08750) 1820
Underhåll och service
Underhåll och rengöring
Om i sågsystemet trots exakt tillverkning och sträng kontroll
störning skulle uppstå, bör reparation utföras av auktoriserad
serviceverkstad för Bosch elverktyg.
Var vänlig ange vid förfrågningar och reservdelsbeställningar
produktnummer som består av 10 siffror och som finns på
sågsystemets typskylt.
Problem
Orsak
Åtgärd
Kaklet bryts inte längs snittlin-
jen
Ritslinjen är inte genomgående
Öka presstrycket när kaklet skärs och ritsa jämnt
över hela ytan
Kakelskäraren
14
felmonterad
Montera kakelskäraren på rätt sätt (se bild H1)
Kaklets ytstruktur är ojämn
Öka presstrycket och samtidigt skärhastigheten
när du skär kaklen
Brottkonen har placerats fel för att kunna
bryta kaklet
Placera brottkonen under snittlinjen och längs
kaklets ränder (se bild H3)
Vid diagonalsnitt skall brottkonen placeras under
snittlinjen och en aning inåt.
Ritslinjen är inte genomgående
Öka presstrycket när du skär kaklet
OBJ_BUCH-1219-002.book Page 48 Tuesday, June 21, 2011 2:15 PM
