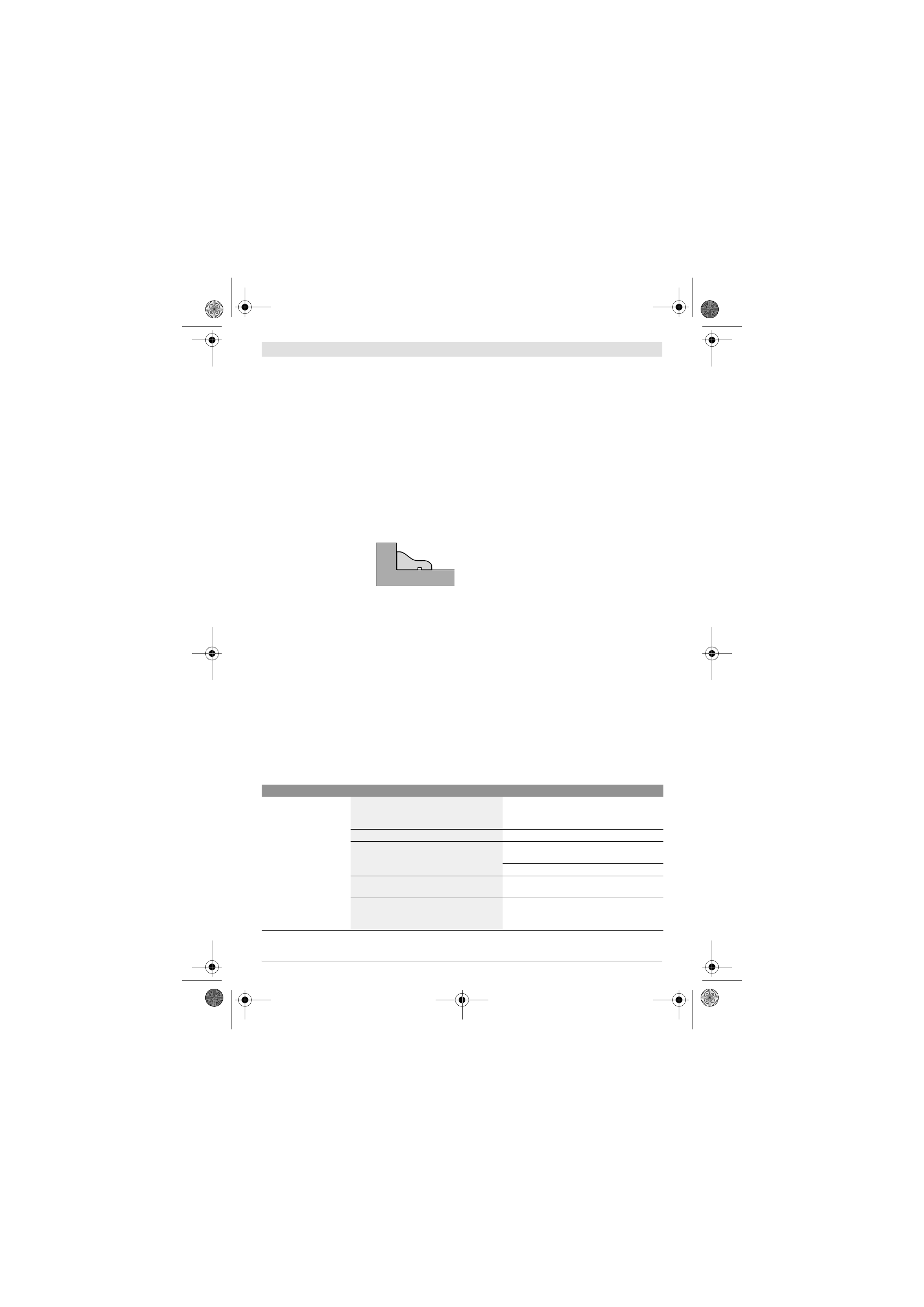

Español |
25
Bosch Power Tools
1 609 929 W68 | (21.6.11)
– Afloje el botón de enclavamiento
12
.
– Gire el carril guía
4
hacia la izquierda o derecha hasta con-
seguir que el indicador de ángulos
13
coincida con el ángu-
lo de inglete deseado.
– Apriete el mango de bloqueo
12
.
El carril guía lleva unas muescas que lo permiten ajustar de
forma rápida y fiable a los ángulos estándar de 0 ° y 45 ° .
– Siga los demás pasos de trabajo según apartado
“Paneles (corte transversal)” en página 24.
Perfiles (corte a inglete vertical) (ver figuras C1 – C3)
– Acople los prolongadores del apoyo
6
a los lados izquierdo
y derecho en la parte anterior del puente
8
.
– Abata hacia atrás 180 ° el tope final rojo
9
.
– Afloje un par de vueltas el botón de enclavamiento
3
.
– Gire a izquierdas la palanca
10
que se encarga de enclavar
el carril guía
4
y abata el mismo hacia arriba.
– Trace la línea de corte deseada sobre la pieza de trabajo.
– Coloque plana la pieza de traba-
jo y asiéntela contra el tope de
los prolongadores del apoyo
6
.
– Abata hacia abajo el carril guía y
haga coincidir la línea de corte
trazada sobre la pieza con la marca
11
.
– Asegure el carril guía
4
con la palanca
10
.
– Apriete firmemente el botón de enclavamiento
3
.
– Ajuste la placa base de la sierra de calar al ángulo deseado.
Indicaciones al respecto las encontrará en las instruccio-
nes de manejo de la sierra de calar.
Observación:
El tope final rojo
9
abatido hacia atrás sirve de
tope para la placa base de la herramienta eléctrica.
Paneles (corte longitudinal, rebaje) (ver figura D)
– Afloje un par de vueltas el botón de enclavamiento
3
.
– Retire el carril guía
4
y el puente
8
de la unidad base
1
.
– Acople los prolongadores del apoyo
6
a los lados izquierdo
y derecho de la unidad base
1
.
– Inserte
boca arriba
(ver figura D) los apoyos adicionales
7
, ya sea en la guía interior o en la exterior de los prolonga-
dores del apoyo, según la longitud que tenga la pieza.
f
Observe que la línea de corte transcurra dentro del
área con el rebaje existente en los apoyos adicionales
para no dañar la estación de corte al serrar.
Observación:
Al realizar cortes longitudinales, la estación de
corte solamente sirve como base de apoyo. La pieza de traba-
jo no puede ser fijada. Por ello, la pieza deberá sujetarse fir-
memente al serrar.
Instrucciones para la operación
f
Únicamente use las hojas de sierra recomendadas por
Bosch (ver página 129).
Si utiliza hojas de sierra dema-
siado delgadas, existe el peligro de que se desvíe de la lí-
nea de corte.
La placa base de la sierra de calar deberá encontrarse siem-
pre en la posición delantera.
El grosor del material que puede cortarse depende de la capa-
cidad de corte de la sierra de calar utilizada.
Indicaciones al respecto las encontrará en las instrucciones
de manejo de la sierra de calar.
Para obtener una seguridad máxima en el trabajo deberá fijar-
se siempre la pieza.
Serrado
– Coloque la herramienta eléctrica sobre el carril guía
4
de
modo que al serrar, la placa base quede mirando siempre
en dirección al botón de enclavamiento
3
.
– Conecte la herramienta eléctrica.
– Sierre la pieza de trabajo con un avance uniforme.
– Desconecte la herramienta eléctrica y espere a que la hoja
de sierra se haya detenido por completo.
– Retire la herramienta eléctrica del carril guía y afloje la pie-
za de trabajo.
Transporte
– Realice el transporte sin tener montada la herramienta
eléctrica.
Consejos prácticos
A continuación les damos unos consejos prácticos para la ejecución de cortes longitudinales o a inglete (90 ° /45 ° ).
Problema
Causa
Solución
Al serrar se desvía de la
línea de corte
Carril guía
4
sin fijar
Fijar el carril guía de acuerdo a la altura de la pieza
de trabajo cuidando que ésta quede firmemente
sujeta
Hoja de sierra demasiado delgada
Usar la hoja de sierra T144DP suministrada
Velocidad de serrado excesiva (la herramienta
eléctrica ha sido empujada con demasiada
fuerza)
Serrar uniformemente la pieza de trabajo con un
avance reducido
No ejercer presión contra los topes laterales
5
El ángulo ajustado entre la placa base y la hoja
de sierra no es correcto
Corregir la posición de la placa base respecto a la
hoja de sierra y volver a sujetarla
La hoja de sierra no está alojada en el rodillo
guía (ver figura E)
Ajustar el rodillo guía de modo que éste guíe la ho-
ja de sierra (ver instrucciones de uso de la sierra
de calar)
OBJ_BUCH-1219-002.book Page 25 Tuesday, June 21, 2011 2:15 PM
