Slovenščina |

223

Namestitev brusilnih pripomočkov

u

Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtič iz vtičnice.

u

Brusilnih in rezalnih plošč se ne dotikajte, dokler se ne
ohladijo.

 Plošče se med delom močno segrejejo.

Očistite brusilno vreteno

(4)

 in vse dele, ki jih je treba

montirati.
Za vpenjanje in sprostitev brusilnih nastavkov pritisnite tipko
za zaklep vretena

(1)

, da pritrdite brusilno vreteno.

u

Tipko za zaklep vretena pritiskajte le, ko brusilno
vreteno miruje.

V nasprotnem primeru se lahko

električno orodje poškoduje.

Brusilna/rezalna plošča

Bodite pozorni na dimenzije brusilnih nastavkov. Premer
odprtine mora ustrezati prijemalni prirobnici. Ne
uporabljajte adapterjev ali reducirnih elementov.
Če uporabljate diamantne rezalne plošče, bodite pozorni, da
se puščica smeri vrtenja na diamantni rezalni plošči in smer
vrtenja električnega orodja (glejte puščico smeri vrtenja na
glavi gonila) ujemata.
Korake namestitve najdete na strani z grafičnim prikazom.
Za pritrditev brusilne/rezalne plošče privijte zatezno matico

(9)

 in jo zategnite s ključem za dve luknji, glejte odstavek

(glejte „ Hitrovpenjalna matica

 “, Stran 223).

u

Po montaži brusilnega orodja pred vklopom preverite,
ali je brusilno orodje pravilno montirano in ali se lahko
prosto vrti. Poskrbite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

V prijemalni prirobnici

(7)

 je okrog centrirnega

venca nameščen plastični del (tesnilni
obroček).

Če tesnilnega obročka ni ali pa je

ta poškodovan,

 je treba pred nadaljnjo

uporabo obvezno zamenjati prijemalno

prirobnico

(7)

.

Lamelna brusilna plošča

u

Za delo z lamelno brusilno ploščo je treba vedno
namestiti zaščito za roke

(15)

.

Gumijasti brusilni krožnik

u

Za delo z gumijastim brusilnim krožnikom

(17)

je

treba vedno namestiti zaščito za roke (15).

Vrstni red pri montaži je prikazan na strani z grafičnim
prikazom.
Pred montažo gumijastega brusilnega krožnika

(17)

namestite 2 distančni podložki

(16)

 na brusilno vreteno

(4)

.

Privijte okroglo matico

(19)

 in jo zategnite s ključem za dve

luknji.

Lončasta ščetka/kolutna ščetka

u

Za delo z lončasto ščetko ali kolutno ščetko je treba
vedno namestiti zaščito za roke

(15).

Vrstni red pri montaži je prikazan na strani z grafičnim
prikazom.
Lončasto ščetko/kolutno ščetko je treba priviti tako globoko
na brusilno vreteno, da bo prirobnica brusilnega vretena na

koncu navoja brusilnega vretena nameščena tesno ob
nastavku. Zategnite lončasto ščetko/kolutno ščetko z
viličastim ključem.

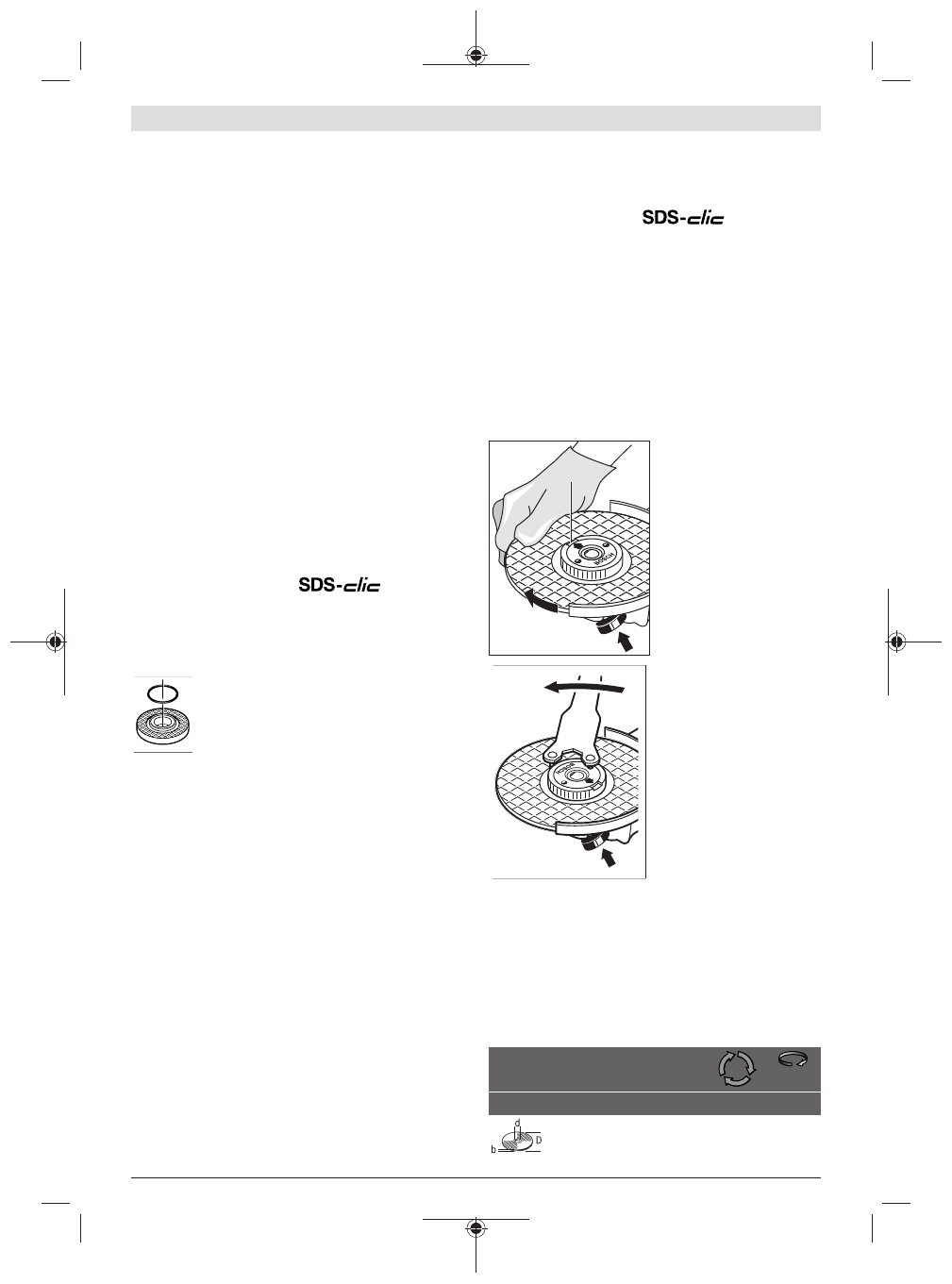

Hitrovpenjalna matica

Za preprosto menjavo brusilnega nastavka brez uporabe
drugih orodij lahko namesto zatezne matice

(9)

 uporabite

hitrovpenjalno matico

(11)

.

u

Hitrovpenjalna matica

(11)

je primerna samo za

brusilne ali rezalne plošče.

Uporabljajte le brezhibno, nepoškodovano
hitrovpenjalno matico

(11).

Pri privijanju pazite na to, da stran z napisom na
hitrovpenjalni matici

(11)

ne bo obrnjena proti brusilni

plošči; puščica mora biti obrnjena proti indeksni oznaki
(24)

.

(24)

Pritisnite tipko za blokado
vretena

(1)

 za blokado

brusilnega vretena. Če
želite hitrovpenjalno matico
zategniti, privijte brusilno
ploščo močno v desno.

Ustrezno pritrjeno in
nepoškodovano
hitrovpenjalno matico lahko
ročno odvijete z vrtenjem
narebričenega obroča v
levo.

Zategnjene

hitrovpenjalne matice
nikoli ne odvijajte s
kleščami, ampak
uporabite ključ za dve
luknji.

 Ključ za dve luknji

namestite tako, kot je
prikazano na sliki.

Dopustni brusilni nastavki

Uporabljate lahko vse brusilne nastavke, ki so navedeni v teh
navodilih za uporabo.
Dopustno število vrtljajev [min

-1

] oz. obodna hitrost [m/s]

uporabljenih brusilnih nastavkov mora ustrezati vsaj
podatkom v naslednji preglednici.
Zato upoštevajte dopustno

število vrtljajev oz. obodno

hitrost

 na etiketi brusilnega nastavka.

maks. [mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180

8

22,2

8500

80
