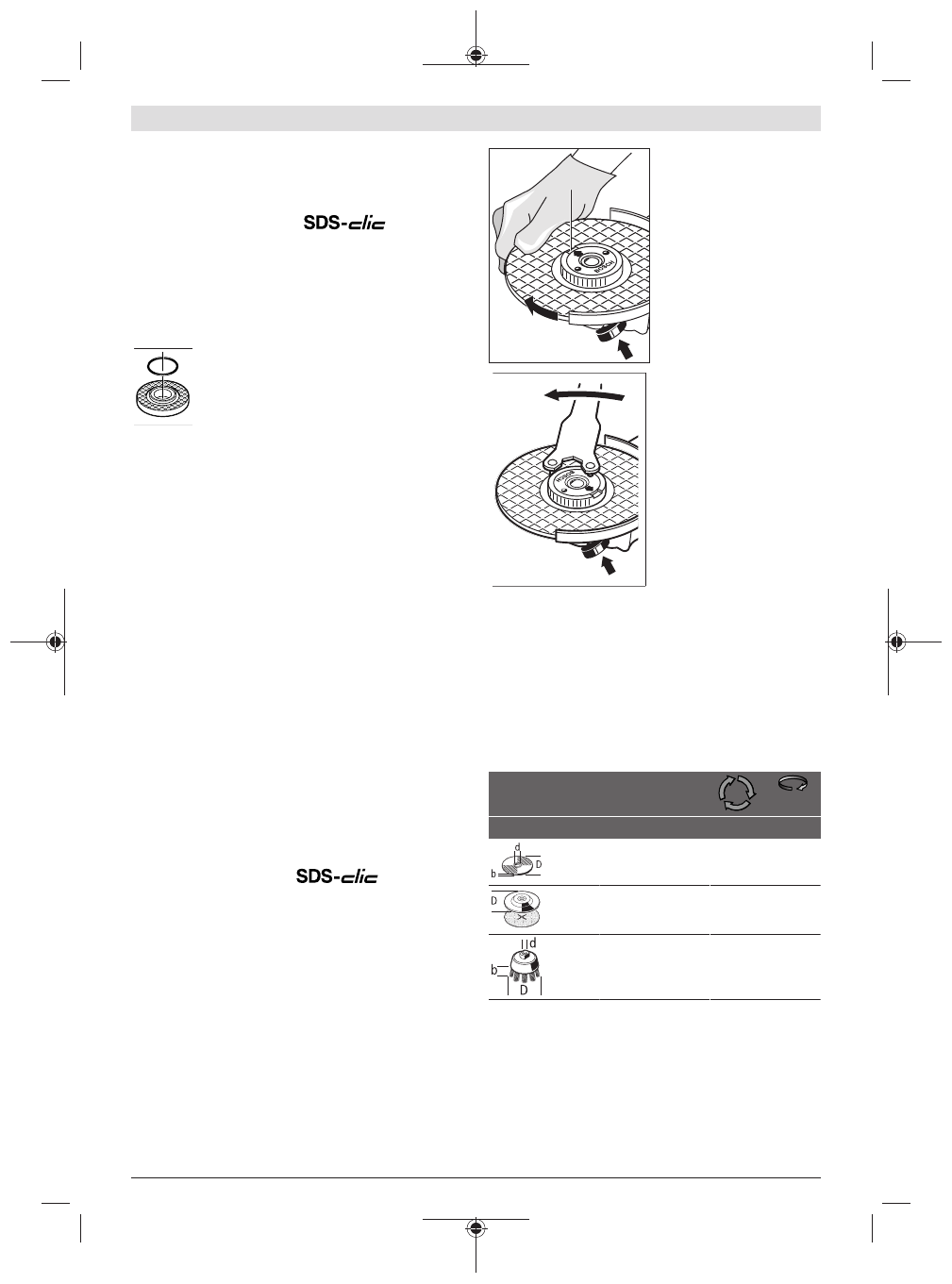

Français |

29

L’ordre de montage est visible sur la page avec les gra-
phiques.
Pour fixer la meule / le disque à tronçonner, vissez l’écrou de
serrage

(9)

 et serrez-le avec la clé à ergots, voir la section

(voir «  Écrou de serrage rapide

  »,

Page 29).

u

Après avoir monté la meule/le disque et avant de
mettre l’outil en marche, vérifiez si la meule/le disque
est fixé(e) correctement et peut tourner librement.
Assurez-vous que la meule/le disque ne frôle pas le ca-
pot de protection ni d’autres pièces.

Dans le flasque de serrage

(7)

 se trouve un

joint torique plastique autour de l’épaulement
de centrage.

Si le joint torique manque ou

est endommagé,

 remplacez impérativement

le flasque de serrage

(7)

 avant de réutiliser

l’outil électroportatif.

Disque à lamelles

u

Toujours monter le protège-main

(15)

pour les tra-

vaux avec le disque à lamelles.

Plateau caoutchouc

u

Toujours monter le protège-main

(15)

pour les tra-

vaux avec le plateau caoutchouc (17)

.

L’ordre de montage est visible sur la page avec les gra-
phiques.
Avant de monter le plateau caoutchouc

(17)

, placez les 2

bagues d’écartement

(16)

 sur la broche d’entraînement

(4)

.

Vissez l’écrou cylindrique

(19)

 et serrez-le avec la clé à er-

gots.

Brosse boisseau / brosse circulaire

u

Toujours monter le protège-main

(15) pour les tra-

vaux avec la brosse boisseau ou la brosse circulaire.

L’ordre de montage est visible sur la page avec les gra-
phiques.
Vissez la brosse boisseau / brosse circulaire sur la broche
jusqu’à ce qu’elle appuie fermement contre le flasque à l’ex-
trémité du filetage de broche. Serrez la brosse boisseau /
brosse circulaire avec une clé plate.

Écrou de serrage rapide

Pour changer de meule ou de disque sans avoir à utiliser de
clé, utilisez l’écrou de serrage rapide

(11)

 à la place de

l’écrou de serrage

(9)

.

u

L’écrou de serrage rapide (11) ne doit être utilisé que
pour les meules à ébarber ou disques à tronçonner.

N’utilisez qu’un écrou de serrage rapide (11)

en parfait

état, sans traces de détérioration.
Lors du vissage, veillez à ce que le côté gravé de l’écrou
de serrage rapide

(11)

 ne se trouve pas du côté meule/

disque ; la flèche doit être orientée vers la rainure de re-
père

(24)

.

(24)

Actionnez le bouton de blo-
cage de broche

(1)

 pour

bloquer la broche. Pour ser-
rer l’écrou de serrage ra-
pide, faites tourner d’un
geste ferme la meule/le
disque dans le sens horaire.

Pour desserrer un écrou de
serrage rapide (non endom-
magé) correctement fixé,
tournez avec la main la mo-
lette dans le sens antiho-
raire.

N’essayez jamais de

desserrer un écrou de ser-
rage rapide grippé avec
une pince, utilisez unique-
ment la clé à ergots.

 Posi-

tionnez la clé à ergots
comme représenté sur la fi-
gure.

Outils de meulage admissibles

Vous pouvez utiliser toutes les meules et disques indiqués
dans cette notice d’utilisation.
La vitesse de rotation [en tr/min] et la vitesse circonféren-
tielle [en m/s] des meules/disques utilisés doivent corres-
pondre aux indications du tableau ci-dessous.
Respectez pour cette raison la vitesse de rotation

et vitesse

circonférentielle indiquées

 sur l’étiquette de la meule/du

disque.

max. [mm]

[mm]

D

b

d

[tr/min]

[m/s]

180

230

8

8

22,2

22,2

8 500

6 500

80

80

180

230

–

–

–

–

8 500

6 500

80

80

100

30

M 14

8 500

45

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du
plomb, certains bois, minéraux ou métaux, peuvent être nui-
sibles à la santé. Le contact avec les poussières ou leur inha-
lation peut entraîner des réactions allergiques et/ou des ma-
ladies respiratoires auprès de l’utilisateur ou des personnes
se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou
