148

 | Magyar

Elszívó búra daraboláshoz, vezetőszánnal

A darabolásra szolgáló

(21)

 védőbúrát a vezetőszánnal

ugyanúgy kell felszerelni, mint a csiszolásra szolgáló

(5)

 vé-

dőbúrát.

Pótfogantyú

u

Az elektromos kéziszerszámát csak a (3)

 pótfogantyú-

val együtt használja.

A munkavégzési módszernek megfelelően csavarja fel a

(3)

pótfogantyút a hajtóműfej jobb vagy bal oldalára.

Kézvédő

u

A

(17)

gumi csiszolótárcsával vagy a fazékkefével / le-

gyezős csiszolókoronggal végzendő munkákhoz min-
dig szerelje fel a (15)

 kézvédőt.

A

(15)

 kézvédőt a

(3)

 pótfogantyúval rögzítse.

A csiszolószerszámok felszerelése

u

Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.

u

Ne érjen hozzá a csiszoló- és darabolókorongokhoz,
amíg le nem hűltek.

 A korongok a munka során igen erő-

sen felforrósodnak.

Tisztítsa meg a

(4)

 csiszolóorsót és valamennyi felszerelésre

kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg a

(1)

 tengely reteszelőgombot, hogy ezzel reteszelje a

csiszolótengelyt.

u

A tengely reteszelőgombot csak teljesen nyugalmi ál-
lapotban lévő csiszolótengely esetén szabad meg-
nyomni.

Ellenkező esetben az elektromos kéziszerszám

megrongálódhat.

Csiszoló-/darabolótárcsa

Vegye figyelembe a csiszolószerszámok méreteit. A nyílás át-
mérőjének illeszkednie kell a befogó karimához. Redukáló
idomot, vagy adaptert nem szabad használni.
A gyémántbetétes darabolótárcsák alkalmazása során ügyel-
jen arra, hogy a gyémántbetétes darabolótárcsán található
nyíl iránya megegyezzen az elektromos kéziszerszám forgás-
irányával (lásd a hajtóműfejen a forgásirányt jelző nyilat).
A szerelési sorrend az ábrás oldalon látható.
A csiszoló / daraboló korong rögzítéséhez csavarja fel a

(9)

 befogó anyát, majd a kétkörmös kulccsal szorítsa meg

azt, lásd a (lásd „ Gyorsbefogó anya

 ”, Ol-

dal 148) szakaszt.

u

A csiszolószerszámok felszerelése után a készülék be-
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.

A

(7)

 befogó karimába a központozó perem kö-

ré egy műanyag alkatrész (O-gyűrű) van behe-
lyezve.

Ha az O-gyűrű hiányzik, vagy meg-

rongálódott,

 a

(7)

 befogó karimát a további

használat előtt okvetlenül ki kell cserélni.

Legyezős csiszolókorong

u

A legyezős csiszolókoronggal végzendő munkákhoz
mindig szerelje fel a

(15)

kézvédőt.

Gumi csiszolótányér

u

A

(17)

gumi csiszolótányérral végzendő munkákhoz

mindig szerelje fel a (15) kézvédőt

.

A szerelési sorrend az ábrás oldalon látható.
A

(17)

 gumi csiszolótányér felszerelése előtt tegye fel a 2 da-

rab

(16)

 távtartó tárcsát a

(4)

 csiszolótengelyre.

Csavarja fel a

(19)

 hengeres anyát és húzza meg szorosra a

kétkörmös kulccsal.

Sarokcsiszoló/kefés tárcsa

u

A sarokcsiszolóval vagy a kefés tárcsával végzendő
munkákhoz mindig szerelje fel a

(15)

kézvédőt.

A szerelési sorrend az ábrás oldalon látható.
A sarokcsiszolót / kefés tárcsát annyira fel kell tudni csava-
rozni a csiszolótengelyre, hogy szorosan felfeküdjön a csi-
szolótengely menetének végén található csiszolótengely kari-
mára. Húzza meg egy villáskulccsal szorosra a sarokcsiszo-
lót / kefés tárcsát.

Gyorsbefogó anya

Egy egyszerű, szerszámok alkalmazása nélküli csiszolószer-
szám-cseréhez a

(9)

 befogó anya helyett a

(11)

 gyorsbefogó

anyát is lehet használni.

u

A

(11)

gyorsbefogó anyát

csak csiszoló vagy daraboló

tárcsákhoz szabad használni

.

Csak hibátlan, kifogástalan

(11) gyorsbefogó anyát

használjon

.

A felcsavarozás során ügyeljen arra, hogy a

(11)

gyors-

befogó anya felirattal ellátott oldala ne a csiszolókorong
felé mutasson; a nyílnak a (24)

indexre kell mutatnia

.

(24)

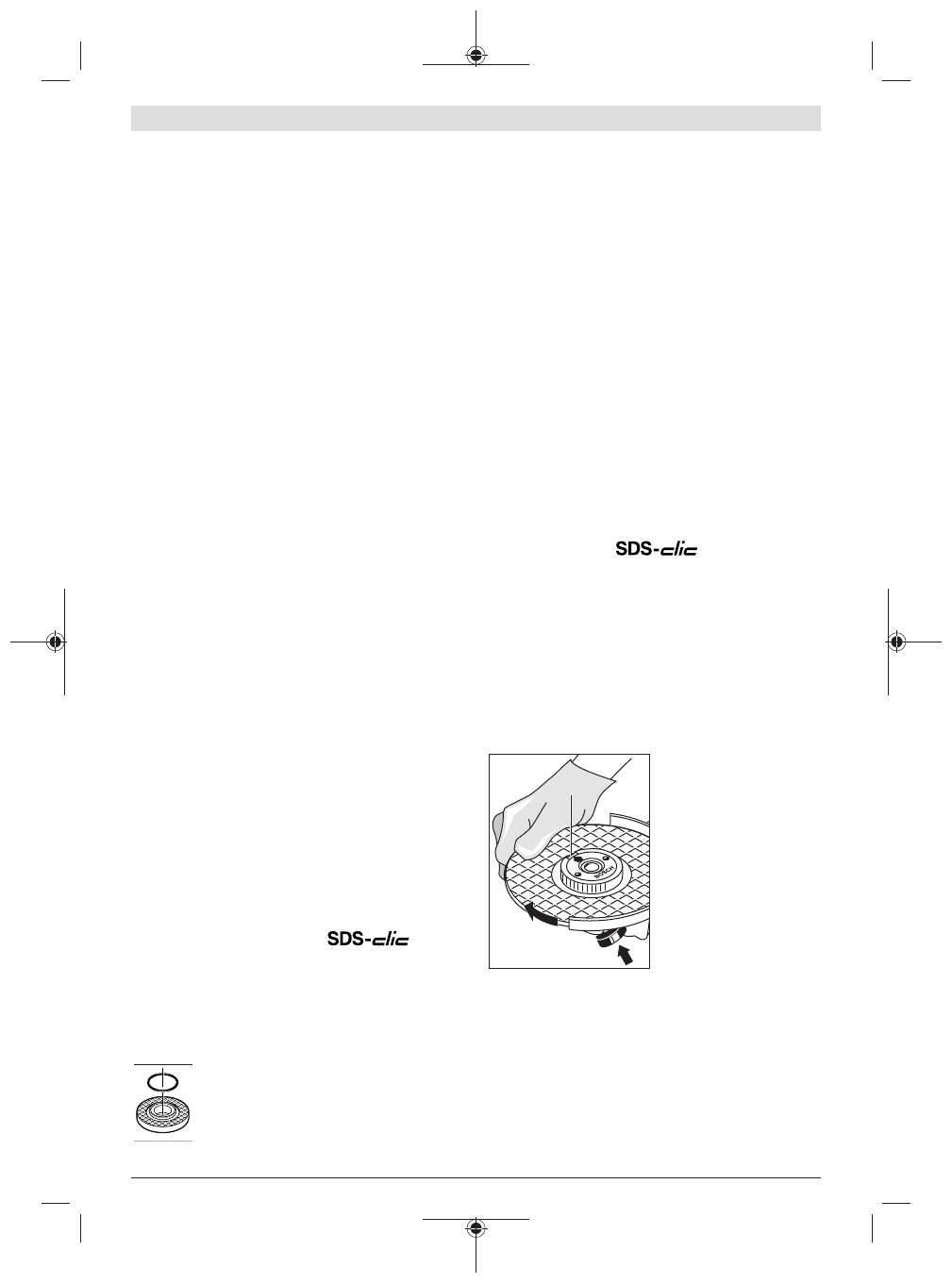

A csiszolótengely rögzítésé-
hez nyomja meg a

(1)

 ten-

gely reteszelő gombot. A
gyorsbefogó anya megszorí-
tásához forgassa el erőtelje-
sen a csiszolókorongot az
óramutató járásával meg-
egyező irányba.
