 Svenska |

63

Bosch Power Tools

2 609 932 934 | (8.10.14)

Försäkran om överensstämmelse

Vi intygar under ensamt ansvar att den produkt som beskrivs
under ”Tekniska data” uppfyller alla gällande bestämmelser i
direktiven 2011/65/EU, 2014/30/EU, 2006/42/EG inklu-
sive ändringar och stämmer överens med följande standar-
der: EN 60745-1, EN 60745-2-4.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 24.09.2014

Montage

Verktygsbyte



Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.



Använd skyddshandskar vid verktygsbyte.

Risk finns

för kroppsskada om insatsverktyg berörs.

Val av insatsverktyg

Montering/byte av insatsverktyg (GOP 250 CE)

Ta vid behov bort eventuellt monterat insatsverktyg.

För borttagning av insatsverktyget lossa med sexkantnyckeln

8

 skruven

7

 och ta bort insatsverktyget.

Lägg upp insatsverktyget (t. ex. instickssågblad

6

) på verk-

tygsfästet

4

 så att bockningen ligger nedåt (se bild på grafik-

sidan, texten på insatsverktyget kan nu läsas uppifrån).

Vrid insatsverktyget till ett för arbetet gynnsamt läge och låt
det snäppa fast i kammarna på verktygsfästet

4

. Det finns

sammanlagt tolv lägen i steg om 30 °.

För andra mellanlägen kan adaptern

9

 (tillbehör) användas:

Låt adaptern med den släta sidan snäppa fast på verktygsfäs-
tets

4

 kammar (se bild på grafiksidan). Lägg i valfritt läge upp

insatsverktyget på adaptern.

Fäst insatsverktyget med skruven

7

. Dra med sexkantnyckeln

8

 fast skruven så att skruvens tallriksfjäder ligger plant mot

insatsverktyget.



Kontrollera att insatsverktyget sitter stadigt.

Felaktigt

eller dåligt fastsatta insatsverktyg kan lossa under arbetet
och leda till personskada.

Montering/byte av insatsverktyg (GOP 300 SCE)

Ta vid behov bort eventuellt monterat insatsverktyg.

Öppna SDS-spaken

12

 fullständigt mot stopp (inte vidare)

och ta bort insatsverktyget.

Lägg upp insatsverktyget (t. ex. instickssågblad

6

) på verk-

tygsfästet

4

 så att bockningen ligger nedåt (se bild på grafik-

sidan, texten på insatsverktyget kan nu läsas uppifrån).

Vrid insatsverktyget till ett för arbetet gynnsamt läge och låt
det snäppa fast i kammarna på verktygsfästet

4

. Det finns

sammanlagt tolv lägen i steg om 30 °.

Stäng SDS-spaken

12

 så att den ligger an mot elverktygets

hus.



Kontrollera att insatsverktyget sitter stadigt.

Felaktigt

eller dåligt fastsatta insatsverktyg kan lossa under arbetet
och leda till personskada.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

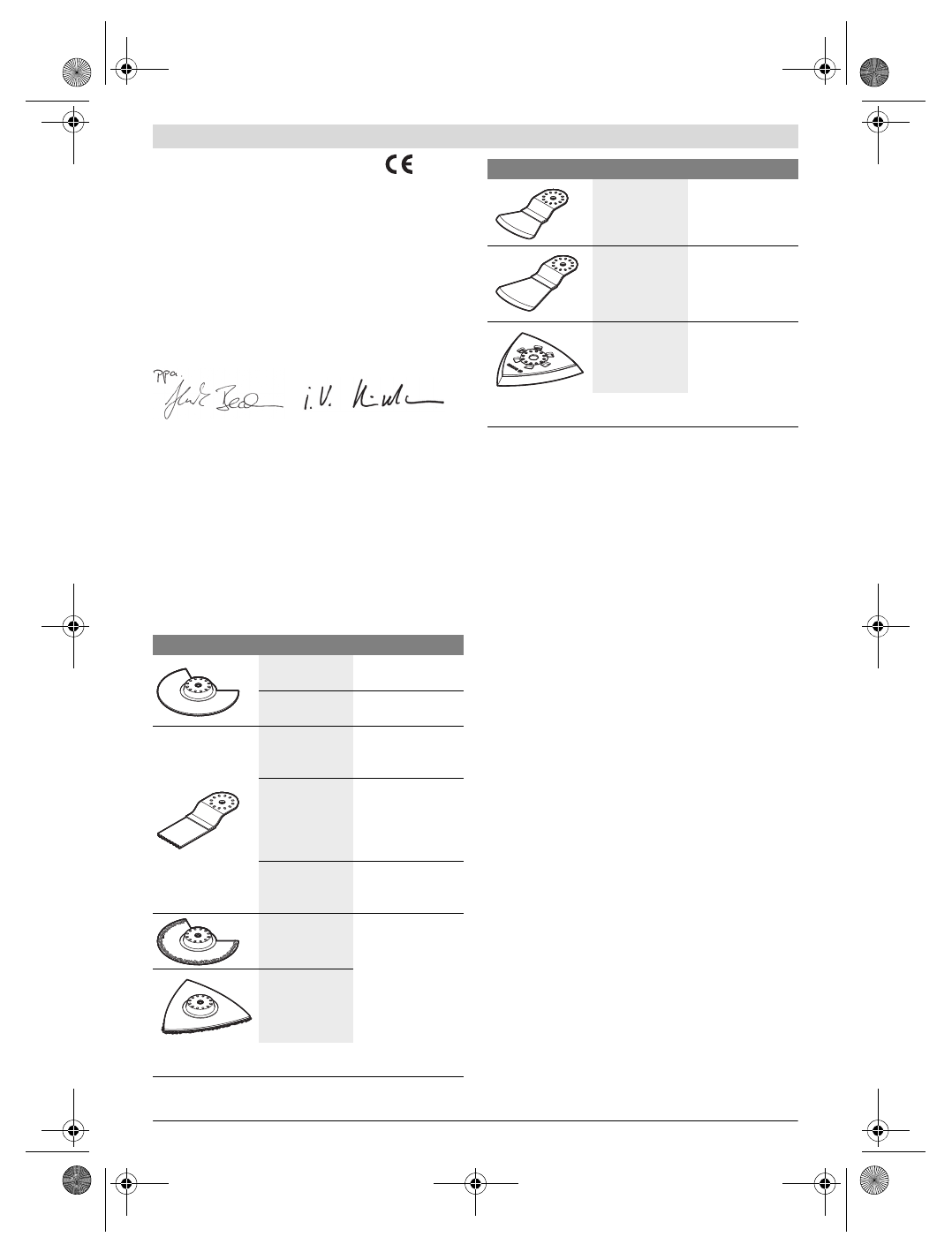

Insatsverktyg

Material

HCS-träsegment-
sågblad*

Trävirke, plast

Bimetall seg-
mentsågklinga*

Trävirke, plast, icke-
järn-metall

Sågblad i kolstål
för trä*

Trävirke, plast, gips
och andra mjuka
material

Bimetallsågblad
för metall *

Metall (t. ex. icke
härdade spikar,
skruvar, klena profi-
ler), icke-järnmetal-
ler

Bi-metallinsticks-
sågblad för trä
och metall *

Trä, metall, icke-
järnmetall

Räfflad segment-
sågklinga i hård-
metall*

Cementfogar, mjuka
väggplattor, glasfi-
berarmerad plast
och andra nötande
material

HM-riff-
deltaplatta *

* Extra tillbehör; fullständig tillbehörsförteckning finns i Bosch
tillbehörsprogram.

Skavkniv, styv *

Mattor, golvbelägg-
ning

Skavkniv,
flexibel *

Silikon och andra
elastiska material

Slipplatta för slip-
papper Serie
Delta 93 mm*

Beroende på slip-
pappret

Insatsverktyg

Material

* Extra tillbehör; fullständig tillbehörsförteckning finns i Bosch
tillbehörsprogram.
