44

 | Italiano

2 609 932 934 | (8.10.14)

Bosch Power Tools

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 24.09.2014

Montaggio

Cambio degli utensili



Prima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.



Durante il cambio degli utensili portare guanti di prote-

zione.

Toccando l’accessorio esiste pericolo di lesioni.

Selezione dell’utensile accessorio

Montaggio/sostituzione dell’utensile accessorio

(GOP 250 CE)

Togliere, se necessario, un accessorio già montato.

Per la rimozione dell’accessorio, allentare con l’ausilio della
chiave per vite a esagono cavo

8

 la vite

7

 e togliere l’accesso-

rio.

Applicare l’accessorio desiderato (p. es. lama per tagli dal
centro

6

) sul mandrino portautensile

4

 in modo che la piega-

tura a gomito sia rivolta verso il basso (vedi figura riportata
sulla pagina grafica, dicitura dell’accessorio deve essere leg-
gibile dall’alto).

Ruotare l’accessorio in una posizione favorevole per il relativo
lavoro e fare scattare in posizione nella camma del mandrino
portautensile

4

. Per la regolazione della posizione sono possi-

bili dodici posizioni spostate di 30 °.

Per ulteriori posizioni intermedie è possibile impiegare l’adat-
tatore

9

 (accessorio): Fare scattare in posizione l’adattatore

con  il lato liscio sulla camma del mandrino portautensile

4

(vedi figura sulla pagina grafica). Applicare l’accessorio
sull’adattatore nella posizione desiderata.

Fissare l’accessorio con la vite

7

. Serrare la vite con la chiave

per vite a esagono cavo

8

 fino a quando la molla a tazza della

vite è posizionata liscia sull’accessorio.



Controllare la sede fissa dell’utensile ad innesto.

Uten-

sili ad innesto fissati in modo errato oppure non sicuro pos-
sono allentarsi durante il funzionamento e diventare peri-
colosi.

Montaggio/sostituzione dell’utensile accessorio

(GOP 300 SCE)

Togliere, se necessario, un accessorio già montato.

A tal scopo aprire la leva SDS

12

 fino all’arresto (non oltre) e

rimuovere l’utensile accessorio.

Applicare l’accessorio desiderato (p. es. lama per tagli dal
centro

6

) sul mandrino portautensile

4

 in modo che la piega-

tura a gomito sia rivolta verso il basso (vedi figura riportata
sulla pagina grafica, dicitura dell’accessorio deve essere leg-
gibile dall’alto).

Ruotare l’accessorio in una posizione favorevole per il relativo
lavoro e fare scattare in posizione nella camma del mandrino
portautensile

4

. Per la regolazione della posizione sono possi-

bili dodici posizioni spostate di 30 °.

Chiudere la leva SDS

12

 in modo tale che la stessa appoggi

sulla carcassa dell’elettroutensile.



Controllare la sede fissa dell’utensile ad innesto.

Uten-

sili ad innesto fissati in modo errato oppure non sicuro pos-
sono allentarsi durante il funzionamento e diventare peri-
colosi.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

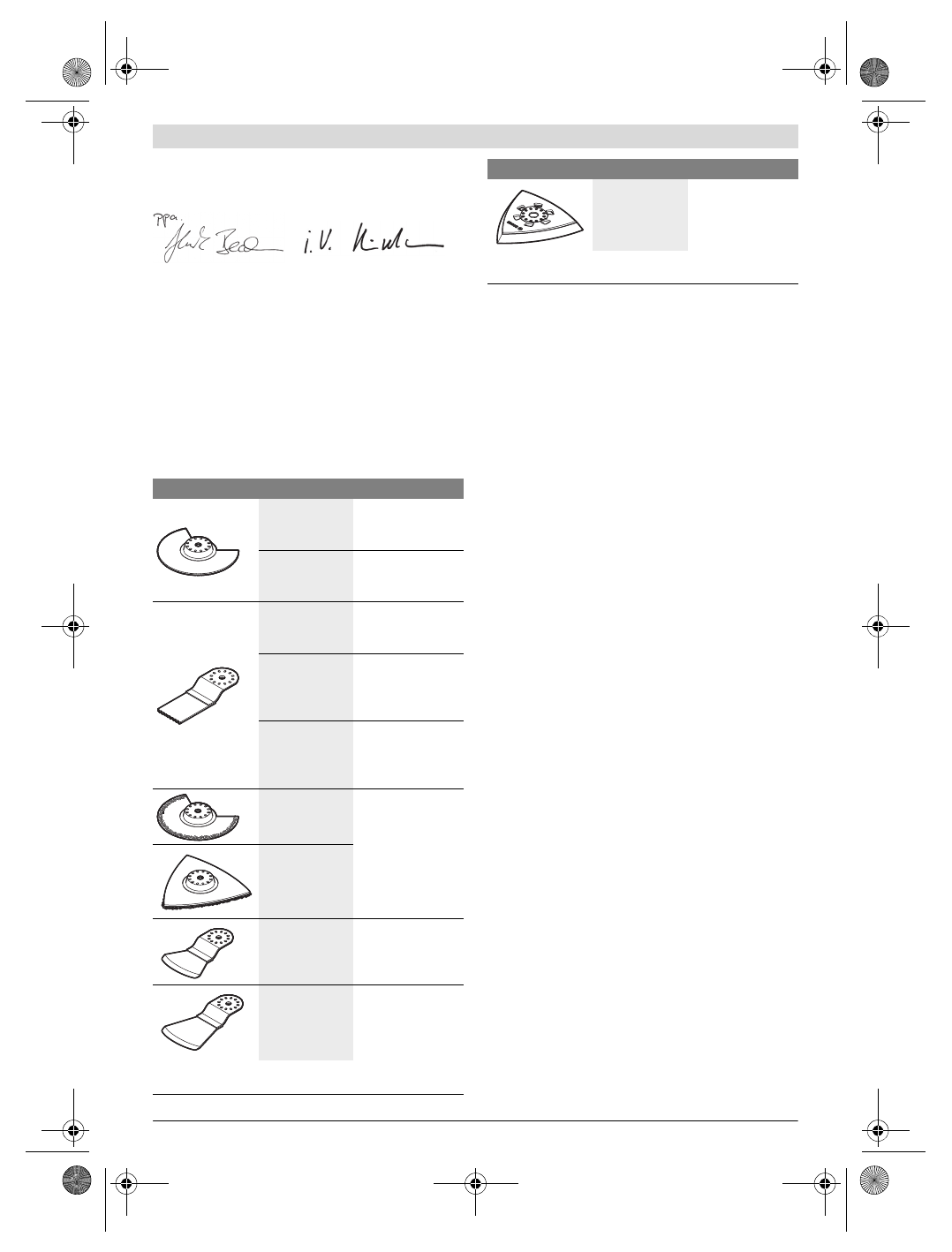

Utensile accessorio

Materiale

Lama a settori
riportati  HCS
legno*

Legname, plastica

Lama a settori
riportati bimetal-
lica*

Legname, plastica,
metalli non ferrosi

Lame per tagli dal
centro HCS
legno*

Legname, plastica,
gesso ed altri mate-
riali morbidi

Lame bimetalli-
che per tagli dal
centro metallo *

Metallo (p. es. chio-
di non temprati, viti,
profili piccoli), me-
talli non ferrosi

Lama bimetallica
per tagli dal
centro legno e
metallo *

Legno, metallo,
metalli non ferrosi

Lama a settori ri-
portati scanalata
HM*

Fughe di cemento,
piastrelle da parete
morbide, plastiche
rinforzate con fibra
di vetro ed altri ma-
teriali abrasivi

Piastra a delta
scanalata HM *

Raschietto,
rigido *

Tappezzeria, rivesti-
menti

Raschietto,
flessibile *

Silicone e altri
materiali elastici

* Accessorio opzionale, l’accessorio completo è riportato nel
programma accessori Bosch.

Piastra di leviga-
tura per fogli
abrasivi Serie
Delta 93 mm*

In funzione del foglio
abrasivo

Utensile accessorio

Materiale

* Accessorio opzionale, l’accessorio completo è riportato nel
programma accessori Bosch.
