Сборка

Замена рабочего инструмента



Перед любыми манипуляциями с электроинстру-

ментом вытаскивайте штепсель из розетки.



При смене рабочего инструмента пользуйтесь за-

щитными перчатками.

Прикосновение к рабочим ин-

струментам может привести к травме.

Выбор рабочего инструмента

Установка/смена рабочего инструмента (GOP 250 CE)

Выньте возможно уже установленный рабочий инстру-
мент.

Для снятия рабочего инструмента отвинтите ключом для
внутреннего шестигранника

8

 винт

7

 и снимите рабочий

инструмент.

Поставьте желаемый рабочий инструмент (например,
пильное полотно для пиления утапливанием

6

) так на кре-

пление инструмента

4

, чтобы изгиб был обращен вниз (см.

рис. на стр. изображений, надпись на рабочем инстру-
менте читаема сверху).

Поверните рабочий инструмент в благоприятное для
предусмотренной работы положение так, чтобы он зафик-
сировался в кулачках крепления инструмента

4

. Для этого

предусмотрены 12 позиций со смещением на 30 °.
Для промежуточных позиций Вы можете использовать
адаптер

9

 (принадлежность): Зафиксируйте адаптер глад-

кой стороной на кулачках крепления инструмента

4

 (см.

рис. на стр. с изображениями). Поставьте рабочий ин-
струмент в любом положении на адаптер.

Закрепите рабочий инструмент винтом

7

. Затяните винт

шестигранным ключом

8

 так, чтобы тарельчатая пружина

винта гладко прилегала к рабочему инструменту.



Проверяйте прочную посадку рабочего инструмен-

та.

Неправильно или ненадежно закрепленные рабо-

чие инструменты могут во время работы разболтаться и
подвергнуть Вас опасности.

Установка/смена рабочего инструмента

(GOP 300 SCE)

Выньте возможно уже установленный рабочий инстру-
мент.

Отпустите для этого рычаг SDS

12

 до упора (не дальше) и

снимите рабочий инструмент.
Поставьте желаемый рабочий инструмент (например,
пильное полотно для пиления утапливанием

6

) так на кре-

пление инструмента

4

, чтобы изгиб был обращен вниз (см.

рис. на стр. изображений, надпись на рабочем инстру-
менте читаема сверху).

Поверните рабочий инструмент в благоприятное для
предусмотренной работы положение так, чтобы он зафик-
сировался в кулачках крепления инструмента

4

. Для этого

предусмотрены 12 позиций со смещением на 30 °.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

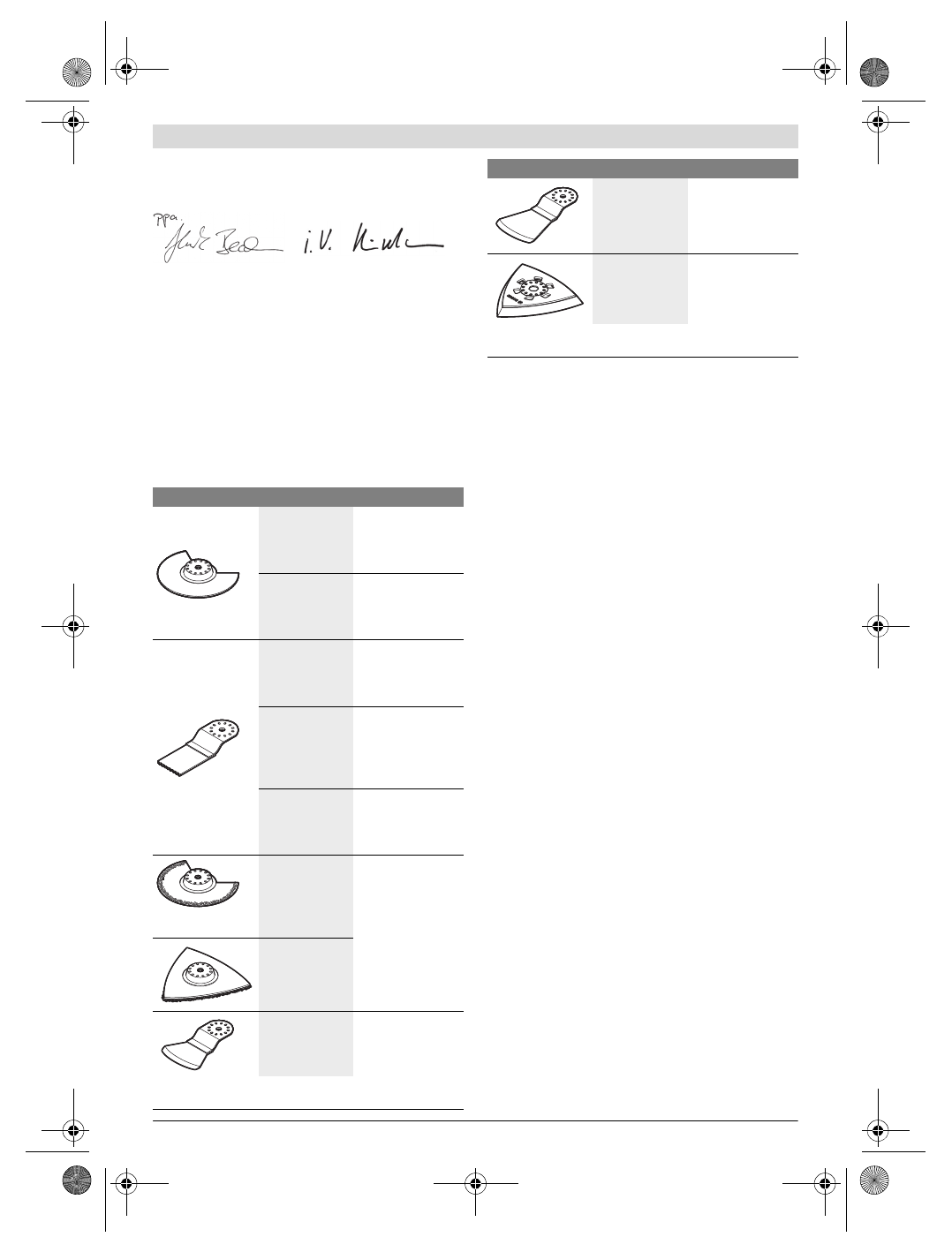

Рабочий инструмент

Материал

Сегментное
пильное по-
лотно HCS для
древесины*

Древесные матери-
алы, пластик

Биметалличес-
кое сегментное
пильное полот-
но*

Древесные мате-
риалы, пластики,
цветные металлы

Пильное полот-
но HCS для пиле-
ния с погруже-
нием*

Древесина, пласти-
ки, гипс и другие
мягкие материалы

Биметалли-
ческое полотно
для пиления с
погружением *

Металл (напр., не-
закаленные гвоз-
ди, винты, неболь-
шие профили),
цветные металлы

Биметалли-
ческое полотно
для пиления с
погружением *

Древесина, ме-
талл, цветные ме-
таллы

Твердосплав-
ное рифленное
сегментное
пильное полот-
но*

Для заполненных
цементом швов,
мягкой настенной
плитки, стекло-
пластика и др.
абразивных
материалов

Твердосплав-
ная рифленая
дельта-плита *

Жесткий шабер * Ковры, покрытия

* Варианты оснастки; полный набор принадлежностей Вы найдете в
программе принадлежностей Bosch.

Гибкий шабер *

Силикон и другие
эластичные мате-
риалы

Шлифовальная
плита для шку-
рок серии Delta
93 мм*

В зависимости от
шлиф. шкурки

Рабочий инструмент

Материал

* Варианты оснастки; полный набор принадлежностей Вы найдете в
программе принадлежностей Bosch.
