Шаг 1 Основные подключения (продолжение)

Подключение видеокабеля

Это подключение обеспечивает просмотр при воспроизведении
на устройстве записи. Для подключения видео следует выбрать
один из следующих вариантов.
;  Вариант 1, 2 или 3 для подключения к стандартному телеви;

зору.

;  Вариант 4 для подключения к телевизору с прогрессивной

разверткой.

;  Вариант 5 для подключения к телевизору с интерфейсом

HDMI.

Вариант 1: Использование разъема SCART.

С помощью кабеля SCART подключите разъем

EXT1 TO TV&

I/O

устройства записи к соответствующему входу SCART те;

левизора.

Если в телевизоре есть функция Сinema Link удостоверь;

тесь, что кабель SCART подключен к разъему SCART, под;
держивающему функцию CINEMALINK. Список всех досту;
пных телеканалов будет автоматически загружен в устрой;
ство записи.

Полезные советы:
; Если на экране телевизора появляется предложение выбрать
разъем SCART, выберите в качестве источника ‘VCR’.
; Разъем EXT2 AUX;I/O предназначен только для дополнительных
устройств.

Вариант 2: Использование разъема S&Video.

С помощью кабеля S;video (в комплект не входит) подключи;
те разъем

S&VIDEO (Y/C)

устройства записи к входу S;Video

(или обозначенному как Y/C или S;VHS) телевизора.

Для прослушивания звука необходимо выполнить аудио;

соединения. См. страницу 18.

Вариант 3: Использование разъема Video (CVBS).

С помощью композитного видеокабеля (желтый, в комплект
не входит) подключите разъем

VIDEO (CVBS)

устройства

записи к видеоразъему (также обозначенному как A/V In, Vi;
deo In, Composite или Baseband) телевизора.

Для прослушивания звука необходимо выполнить аудио;

соединения. См. страницу 18.

или

или

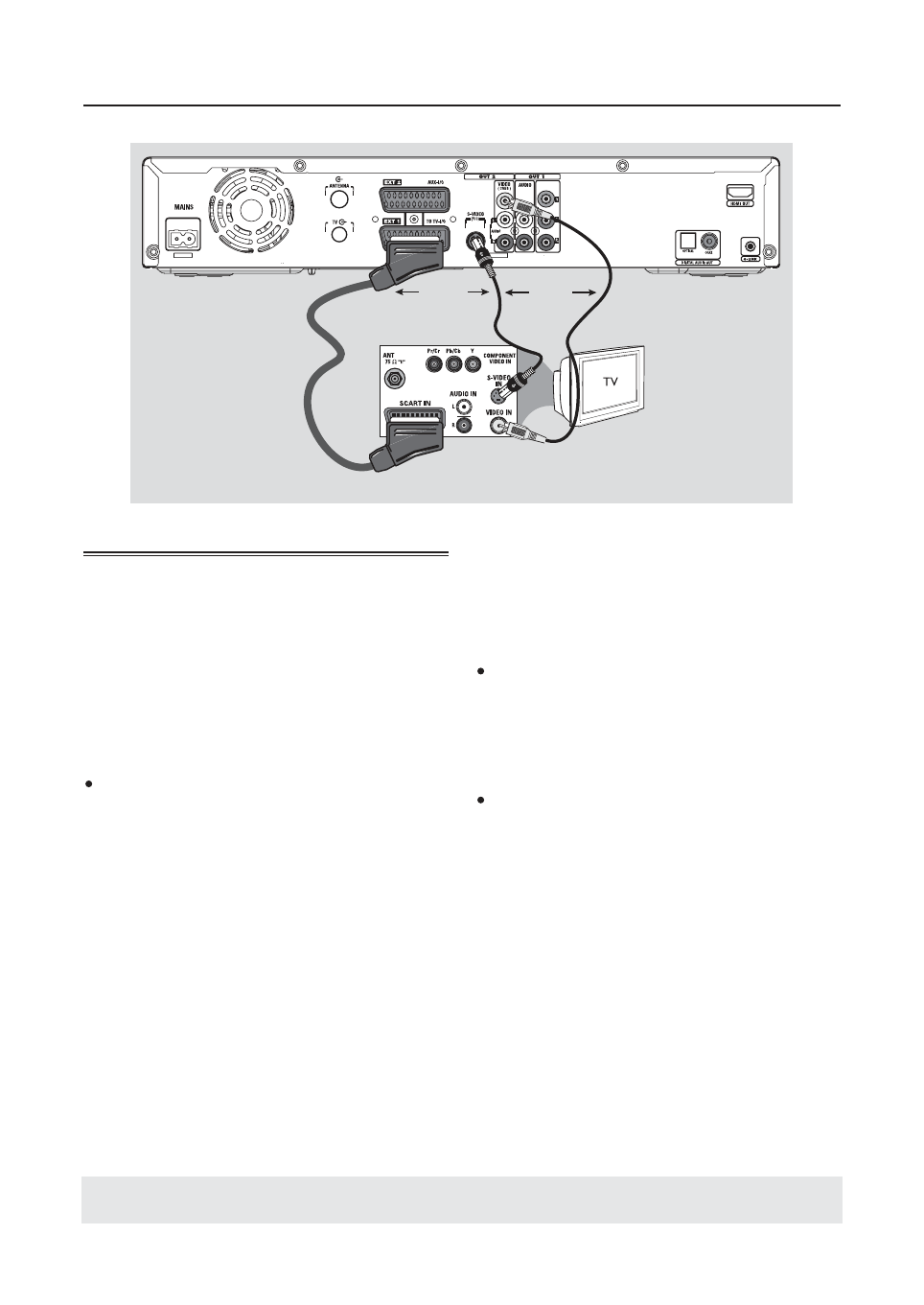

Option 3

Option 2

Option 1

Советы

: Перед выполнением подключений или при их изменении убедитесь в том, что все устройства отключены от сетевой ро;

зетки.
