7

RQT8482

≥

Не подсоединяйте аппарат через видеомагнитофон.

Изображение может воспроизводиться с искажениями из-
за функции защиты от копирования.

≥

Перед подсоединением выключите телевизор.
Руководствуйтесь инструкцией по эксплуатации
телевизора.

∫

Телевизор с входным гнездом VIDEO IN

∫

Телевизор с входным гнездом S-VIDEO IN

Выходное гнездо S-VIDEO OUT

За счет разделения сигналов цветности (C) и яркости (Y) при
использовании выхода S-VIDEO OUT получается более
естественное изображение, чем при использовании выхода
VIDEO OUT. (Конечный результат зависит от телевизора.)

∫

Телевизор с разъемом SCART

Разъем SCART (AV)

Чтобы улучшить качество изображения, можно переключить
выход видеосигнала с разъема SCART(AV) с “Video” на
“S-Video” или “RGB” в соответствии с типом используемого
телевизора. Выберите опцию “S-Video/YPbPr” или “RGB/No
Output” в меню QUICK SETUP (

➜

стp. 9).

∫

Телевизор с входными гнездами
COMPONENT VIDEO IN

Выходные гнезда COMPONENT VIDEO OUT

На эти гнезда можно подавать чересстрочные и
прогрессивные видеосигналы, обеспечивающие более чистое
изображение, чем при использовании входа S-VIDEO OUT.
При соединении через эти выходные гнезда выводятся
цветоразностные сигналы (P

B

/P

R

) и сигнал яркости (Y),

благодаря чему достигается более высокое качество
цветопередачи.

≥

Обозначения входных гнезд компонентного видеосигнала
зависит от конкретного телевизора или монитора
(например, Y/P

B

/P

R

, Y/B-Y/R-Y, Y/C

B

/C

R

). Соедините гнезда

одинакового цвета.

≥

При выполнении этого подключения выберите опцию
“Video/YPbPr” или “S-Video/YPbPr” в меню QUICK SETUP
(

➜

стp. 9). Если выбрана опция “RGB/No Output”, сигнал

RGB выводится через разъем SCART (AV), но сигналы не
будут выводиться с компонентных выходов.

ШАГ

4

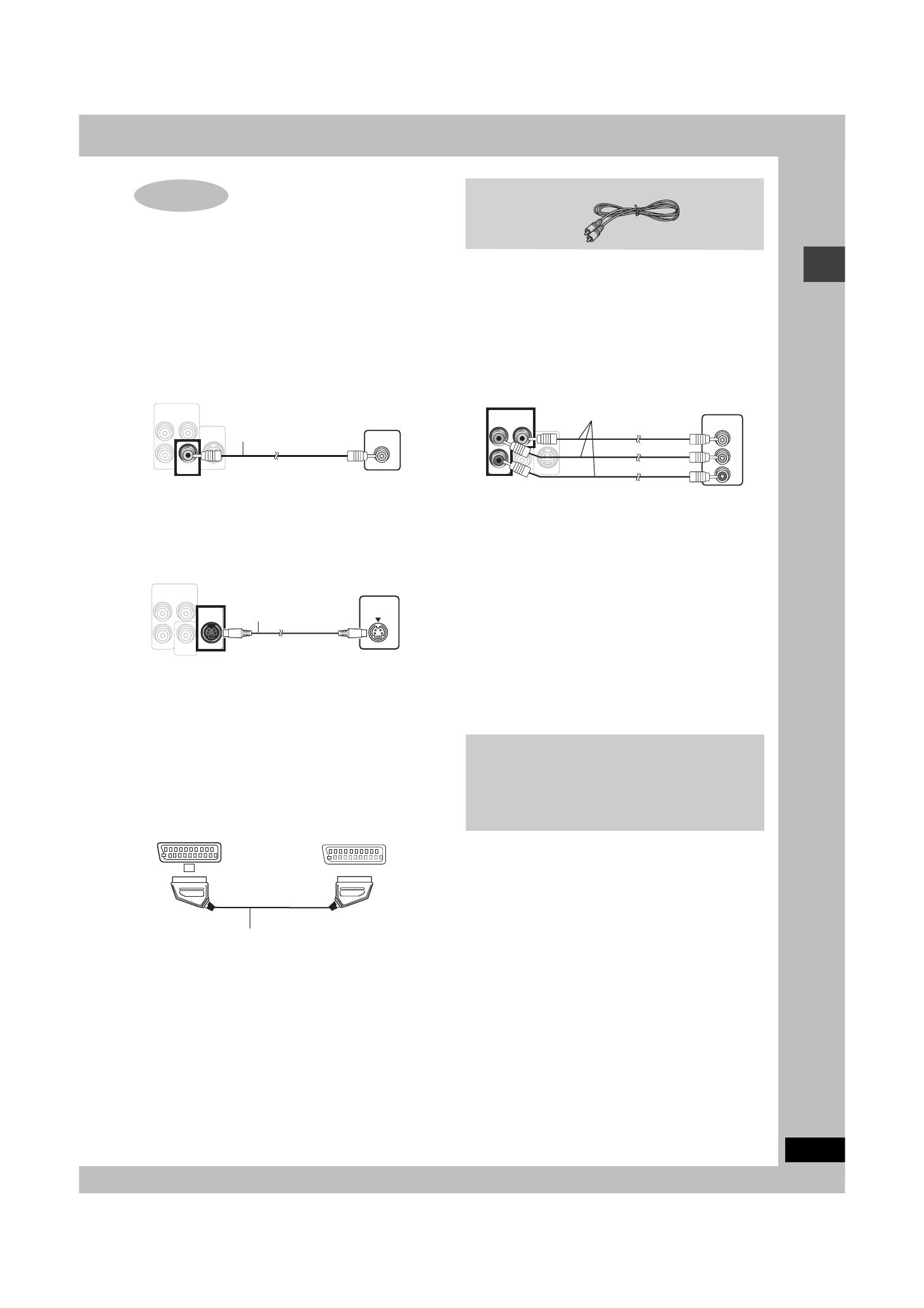

Подсоединение видео

COMPONENT VIDEO OUT

COMPONENT VIDEO OUT

P

B

P

R

Y

S-VIDEO

S-VIDEO

OUT

OUT

VIDEO

VIDEO

OUT

OUT

(PROGRESSIVE/INTERLACE)

(PROGRESSIVE/INTERLACE)

VIDEO IN

Задняя сторона

основного аппарата

Видеокабель

(прилагается)

Телевизор

(не прилагается)

COMPONENT VIDEO OUT

P

B

P

R

Y

S-VIDEO

S-VIDEO

OUT

OUT

VIDEO

OUT

(PROGRESSIVE/INTERLACE)

S-VIDEO

IN

Телевизор

(не прилагается)

Кабель S-video

(не прилагается)

Задняя сторона

основного аппарата

AV

AV

Телевизор

(не прилагается)

Кабель Scart

(не прилагается)

Задняя сторона

основного аппарата

Воспроизведение прогрессивного
видеосигнала

Подсоединитесь к входным гнездам компонентного
видеосигнала на телевизоре, совместимом с форматом
625p или 525p. (При соединении с несовместимым
телевизором возможно искажение видеоизображения.)

Видеокабель

COMPONENT VIDEO OUT

P

B

P

R

Y

S-VIDEO

OUT

VIDEO

OUT

(PROGRESSIVE/INTERLACE)

(PROGRESSIVE/INTERLACE)

COMPONENT

VIDEO IN

P

R

P

B

Y

Телевизор

(не прилагается)

Видеокабели

(не прилагается)

Задняя сторона

основного аппарата

Подсое

динен

и

е виде

о
