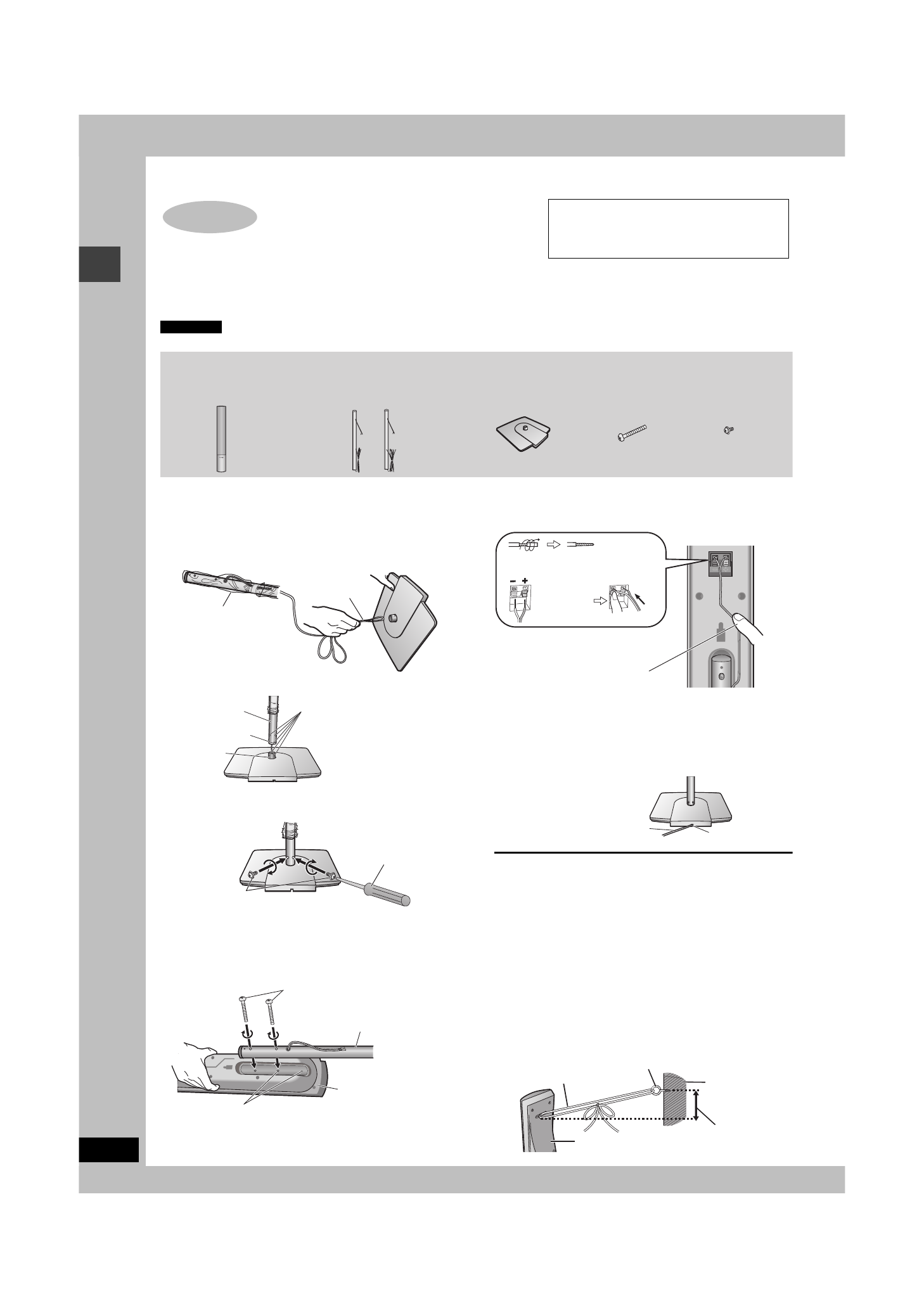

Простая установка

Подготовка

≥

Во избежание повреждений или царапин, подстелите мягкую ткань и выполняйте сборку на ней.

≥

Для сборки используйте крестообразную отвертку Phillips.

≥

Перед началом сборки, установки и подсоединения убедитесь в наличии всех указанных компонентов.

≥

Правые и левые акустические системы и трубки одинаковые.

≥

Во избежание вытягивания кабелей из трубок при сборке опор акустических систем, оставьте на трубках пластиковую оболочку.

1

Соберите опоры акустических систем.

1

Проденьте кабель акустической системы через
отверстие в опоре.

Чтобы облегчить продевание, осторожно сложите кабель посередине (так,

чтобы не осталось перегиба), вставьте его петлеобразный участок в отверстие,

а затем протяните оставшуюся часть кабеля через отверстие в опоре.

2

Вставьте трубку.

3

Прикрепите трубку к опоре.

Надежно затяните винты.

2

Закрепите опоры на акустических системах.

Попеременно заворачивая верхний и нижний винты до полной

затяжки, добейтесь, чтобы опора установилась прямо.

Трубку можно прикрепить и в нижней задней части

акустической системы.

Переставляя опору между верхней и нижней точками крепления с

задней стороны акустической системы, можно менять ее высоту.

3

Подсоедините кабели к акустическим
системам.

4

Закрепите кабели акустических
систем на их опорах.

∫

Предотвращение опрокидывания

акустических систем

Подготовка

Вверните в стену шурупы с проушиной (не прилагаются) для

прикрепления акустических систем к стене (

➜

рисунок ниже).

≥

Подберите подходящие шурупы с проушинами, которые

соответствуют стенам или колоннам, в которые они вворачиваются.

≥

При креплении на бетонной стене или поверхности, которая

может оказаться недостаточно прочной, проконсультируйтесь

с квалифицированным специалистом-строителем относительно

подходящего метода. Неправильное крепление может

привести к повреждению стены или акустических систем.

1

Пропустите бечевку (не прилагается) через вырез в
задней части акустической системы для ее удержания

от опрокидывания.

2

Пропустив бечевку через проушину шурупа, завяжите
ее надежным узлом в петлю.

ШАГ

1

Конструкция опор, входящих в комплект,

специально разработана для монтажа фронтальных

акустических систем или тыловых акустических

систем Panasonic SB-FS881. Используйте опоры

только так, как указано в этой инструкции.

Сборка фронтальных и

тыловых акустических систем

Примечание

4 фронтальные/

тыловые

акустические

системы

4 опоры

8 коротких

винтов

8 длинных

винтов

4 Трубки

≥

2

k

трубки с коротким кабелем:

для фронтальных акустических систем

≥

2

k

трубки с длинным кабелем:

для тыловых акустических систем

Кабель

Опора

Оставьте длину кабеля с

запасом для последующего

подсоединения.

Пластиковая
оболочка

Вставьте трубку,

одновременно осторожно

втягивая кабель

акустической системы.

При вставке трубки

совместите канавку и эти

отверстия с опорой.

Опора

трубки

Трубка

Опора

Канавка

Короткие винты

Крестообразная

отвертка

(не прилагается)

Перед выполнением следующей операции, снимите

пластиковую оболочку с трубки.

Акустическая система

Длинные винты

Трубка

Удалите виниловую изоляцию
на концах проводов.

§

Задняя сторона

акустической системы

_

:

 Медный

`

:

 Серебристый

Вставьте!

Если на акустической системе остался излишек кабеля,

заправьте его в отверстие рядом с верхней частью трубки,

одновременно вытянув кабель с нижней стороны опоры.

Вдавите кабель акустической

системы в канавку.

§

Если проводы динамика без виниловых

наконечников, прямо подсоедините их

к терминалам.

Задняя

сторона

опоры

Как можно дальше вдавите

кабель акустической

системы в канавку в опоре.

Кабель

Канавка

Бечевка

 (не прилагается)

Стена

Шуруп с проушиной

 (не прилагается)

Задняя сторона акустической системы

Примерно 150 мм

Сборк

а фронтальны

х

 и тыло

вых

а

к

устиче

ски

х

 си

стем
