RQT8482

7

≥

Не підключайте пристрій через відеомагнітофон.

У зв’язку з захистом від копіювання картинка може
відображатись не належним чином.

≥

Перед підключенням вимкніть телевізор та ознайомтесь із
посібником користувача телевізора.

∫

Телевізор із терміналом VIDEO IN

∫

Телевізор із терміналом S-VIDEO IN

Термінал S-VIDEO OUT

Термінал S-VIDEO OUT забезпечує отримання яскравішого
зображення у порівнянні з терміналом VIDEO OUT завдяки
розділенню хроматичних сигналів (C) та сигналів яскравості
(Y). (Хоча загальні результати залежать від якості
телевізора.)

∫

Телевізор із терміналом SCART

Термінал SCART (AV)

Для покращення якості зображення апарат дозволяє змінити
вихід відеосигналу  термінала SCART (AV) із “Video” на “S-
Video” або “RGB”, у залежності від типу підключеного
телевізора. Виберіть “S-Video/YPbPr” або “RGB/No Output” у
меню QUICK SETUP (

➜

стор. 9).

∫

Телевизор с входными гнездами
COMPONENT VIDEO IN

COMPONENT VIDEO OUT термінал

Дані термінали можна використовувати для черезстрічкового
або прогресивного виходу, що дозволяє отримати чистіше
зображення, ніж при використанні термінала S-VIDEO OUT.
Підключення за допомогою цих терміналів виводить окремо
сигнали колірності (P

B

/P

R

) та сигнал яскравості (Y) доягнення

високої точності відтворення кольорів.

≥

Опис терміналів компонентного відеовходу залежить від
телевізора або монітора (наприклад, Y/P

B

/P

R

, Y/B-Y/R-Y, Y/

C

B

/C

R

). Підключайте до терміналів однакового кольору.

≥

При використанні даного підключення виберіть “Video/
YPbPr” або “S-Video/YPbPr” у меню QUICK SETUP
(

➜

стор. 9). При виборі “RGB/No Output” сигнал RGB

виводиться з термінала SCART (AV), але у цьому випадку
жоден сигнал не виводиться з вихідних терміналів
компонентного відео.

КРОК

4

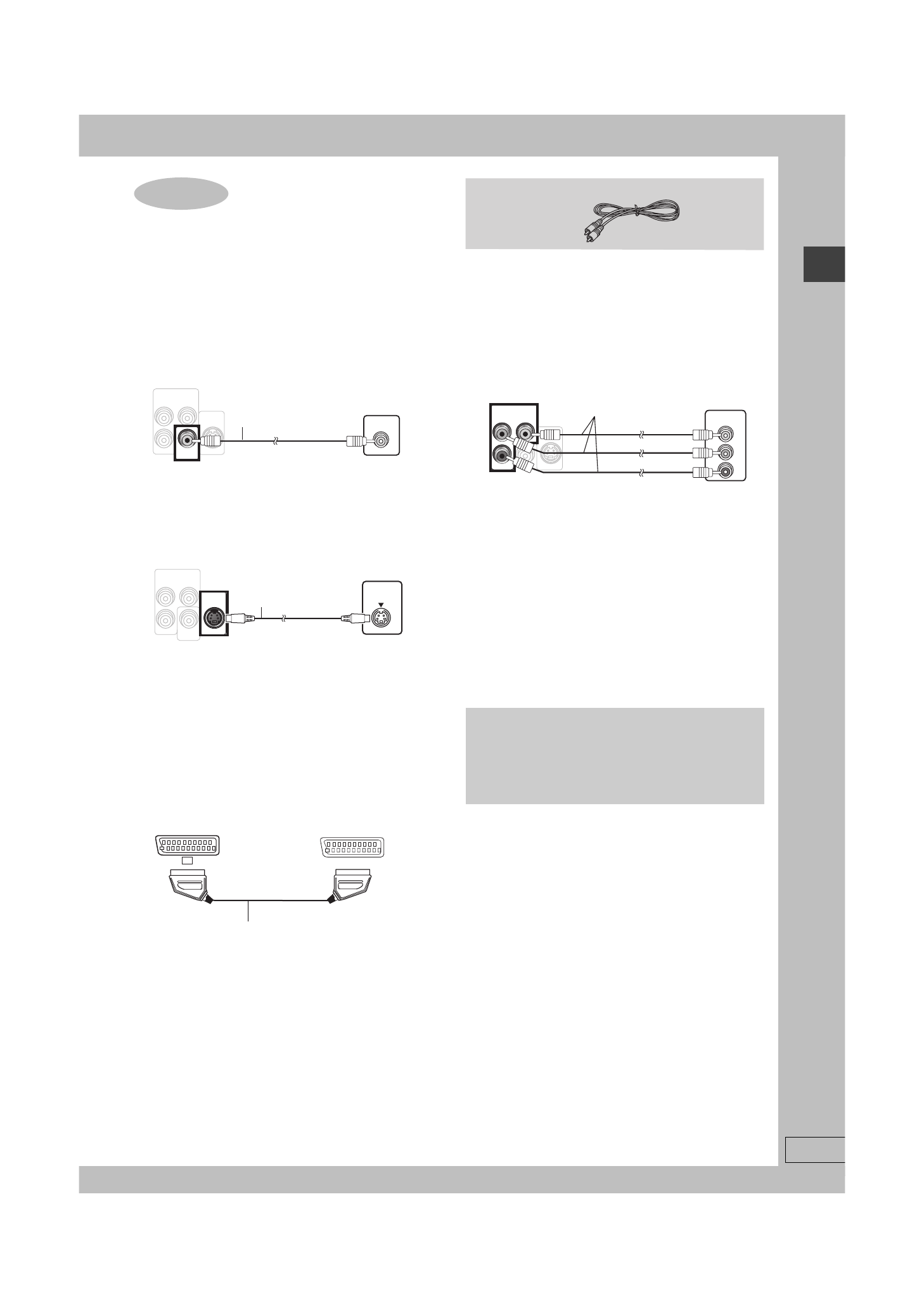

Відеопідключення

COMPONENT VIDEO OUT

COMPONENT VIDEO OUT

P

B

P

R

Y

S-VIDEO

S-VIDEO

OUT

OUT

VIDEO

VIDEO

OUT

OUT

(PROGRESSIVE/INTERLACE)

(PROGRESSIVE/INTERLACE)

VIDEO IN

Задня панель

основного апарата

Відеокабель

(входить у комплект)

Телевізор

(не входить у
комплект)

COMPONENT VIDEO OUT

P

B

P

R

Y

S-VIDEO

S-VIDEO

OUT

OUT

VIDEO

OUT

(PROGRESSIVE/INTERLACE)

S-VIDEO

IN

Задня панель

основного апарата

Телевізор

(не входить у
комплект)

Кабель S-video

(не входить у комплект)

AV

AV

Задня панель

основного апарата

Телевізор

(не входить у комплект)

Кабель Scart

(не входить у комплект)

Для перегляду відео з
прогресивною розгорткою

Підключіть термінал компонентного відеовиходу до 625p
або 525p сумісного телевізора. (Відео може неправильно
відображатись при підключенні до телевізора, який не
підтримує прогресивну розгортку.)

Відеокабель

COMPONENT VIDEO OUT

P

B

P

R

Y

S-VIDEO

OUT

VIDEO

OUT

(PROGRESSIVE/INTERLACE)

(PROGRESSIVE/INTERLACE)

COMPONENT

VIDEO IN

P

R

P

B

Y

Задня панель

основного апарата

Телевізор

(не входить у
комплект)

Відеокабель

(не входить у комплект)

Ві

де

оп

ідк

л

ю

че

н

ня
