Подсоединение фронтальных и центральной акустических систем - Panasonic SC-HT885EE-S - Инструкция по эксплуатации - Страница 6

6

RQT8482

≥

Прикрепите наклейки для акустических кабелей, чтобы облегчить подсоединение.

≥

На клеммах сабвуфера и цифрового приемного устройства присутствует высокое выходное напряжение. Будьте осторожны при
подсоединении акустических кабелей.

≥

Не допускайте короткого замыкания между положительными (

i

) и отрицательными (

j

) проводами акустических систем.

≥

Будьте внимательны! Подсоединяйте положительные (медные) провода только к положительным (

i

) клеммам, а отрицательные

(серебристые) провода только к отрицательным (

j

) клеммам. Неправильное соединение может привести к повреждению

акустических систем.

≥

При использовании беспроводной системы нельзя использовать более одной пары тыловых акустических систем.

ШАГ

3

Соединение акустических систем с сабвуфером и

цифровым приемным устройством

Лист с наклейками для

акустических кабелей

Акустический кабель

(для центральной акустической системы)

Наклейка для акустического кабеля

2

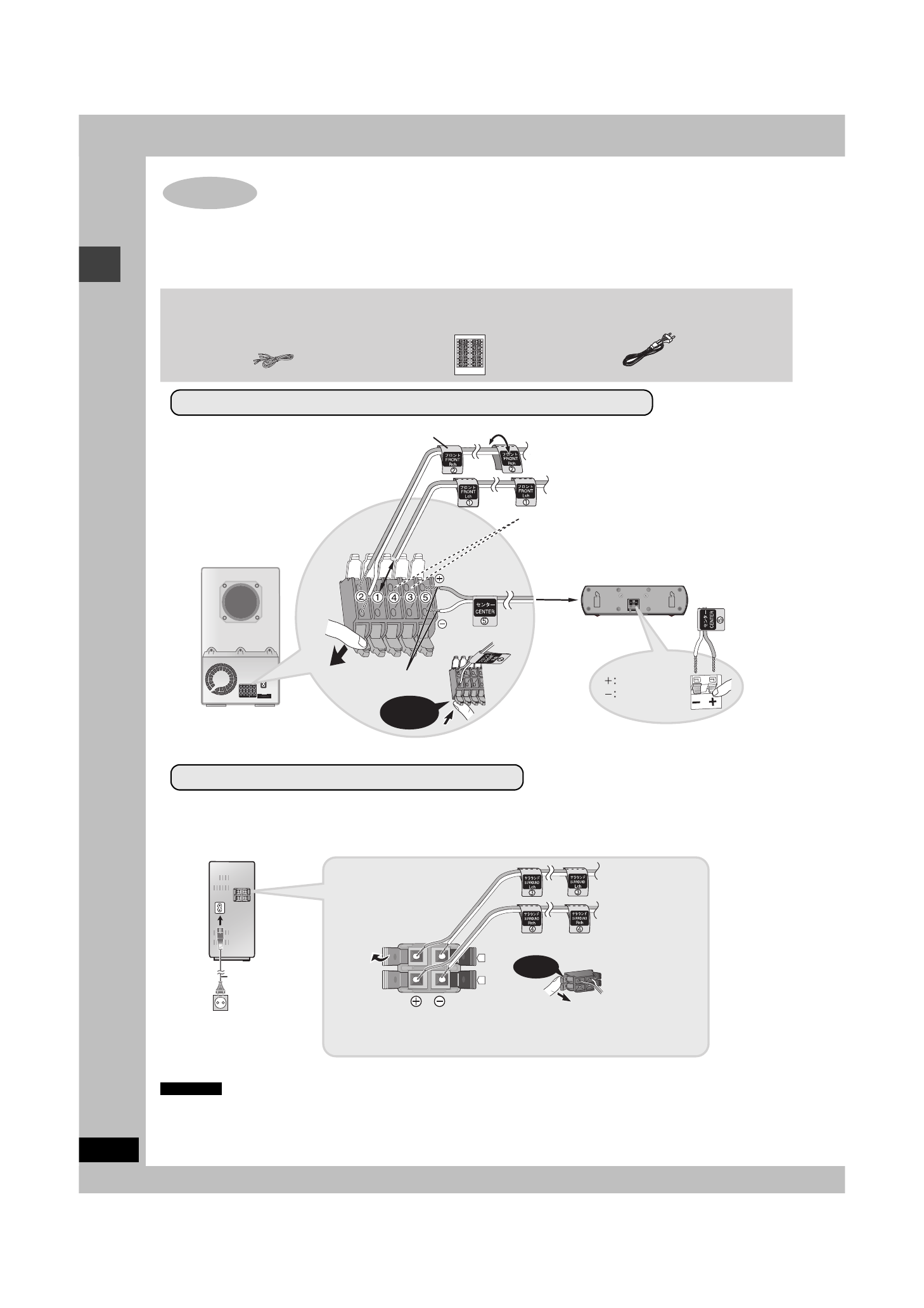

ФРОНТАЛЬНАЯ (П)

1

 ФРОНТАЛЬНАЯ (Л)

5

 ЦЕНТРАЛЬНАЯ

АКТИВНЫЙ

САБВУФЕР

Медный
Серебристый

Полностью вставьте
проводник.

Щелчок!

Сетевой шнур

Подсоединение фронтальных и центральной акустических систем

Подсоедините кабели тыловых акустических систем к
этим клеммам, только если не собираетесь
использовать цифровое приемное устройство (

➜

ниже).

4

 ТЫЛОВАЯ (П),

3

 ТЫЛОВАЯ (Л)

AC IN~

.

4

Подсоединение тыловой акустической системы

4

 ТЫЛОВАЯ (П)

3

 ТЫЛОВАЯ (Л)

i

:

Медный

j

:

Серебристый

Щелчок!

≥

Подсоедините сетевой шнур после завершения подсоединения акустических кабелей.

ЦИФРОВОЕ
ПРИЕМНОЕ

УСТРОЙСТВО

К сетевой
розетке

Сетевой шнур
