УСТАНОВКА ВАШЕГО НОВОГО АППАРАТА

Основные
подключения

Существенным является правильное подключение
Вашего аппарата.

A

Проверьте содержимое.

Убедитесь в том, что в упаковочной коробке содержатся
все принадлежности, перечисленные в разделе
“ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ” на стр. 96.

B

Расположите аппарат.

Разместите аппарат на неподвижной, горизонтальной
поверхности.

C

Подключите аппарат к ТВ.

Используемый метод подключения аппарата зависит от
типа имеющегося ТВ.

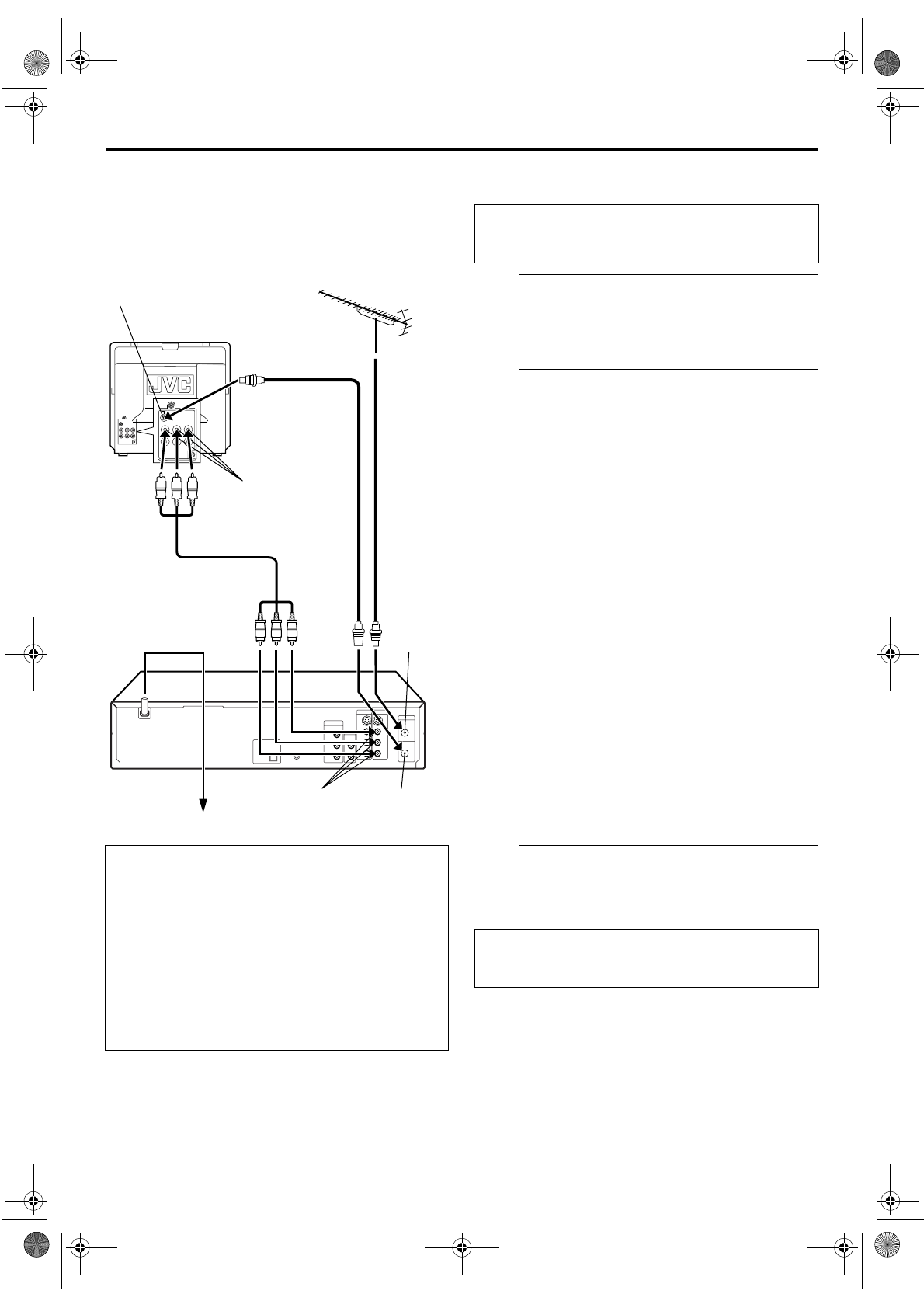

РЧ подключение

8

Для подключения к ТВ, у которого нет аудио/
видео входных разъемов —

A

Отключите телевизионный антенный кабель от ТВ.

B

Подключите телевизионный антенный кабель к
разъему ANTENNA IN на задней панели аппарата.

C

Подключите входящий в комплект РЧ кабель
между разъемом ANTENNA OUT на задней панели
аппарата и разъемом антенны ТВ.

Аудио/видео подключение

8

Для подключения к ТВ, у которого есть
входные разъемы аудио/видео  —

A

Подключите антенну, аппарат и ТВ, как указано в
разделе “РЧ подключение”.

B

Подключите кабель аудио/видео между разъемом
AUDIO/VIDEO OUT на задней панели аппарата и
входными разъемами аудио/видео ТВ.

D

Подключите аппарат к сети.

Вставьте конец сетевого шнура в штепсельную розетку.

Выполните аудио/видео подключение, если Ваш ТВ
имеет входные разъемы аудио/видео с целью
уменьшения возможных помех. С помощью аудио/
видео подключения Вы можете прослушивать
воспроизведение видеокассет в стерео режиме
при использовании стерео ТВ.

ПРИМЕЧАНИЯ:

●

Для переключения режима ТВ обращайтесь к инструкции по
эксплуатации Вашего телевизора.

●

Чтобы получить высококачественное изображение, Вы
можете также использовать соединение S-VIDEO и
соединение компонентного видео. (только дека DVD)
(

墌

стр. 13, 14)

Разъем антенны

Задняя панель

телевизора

Входные разъемы
аудио/видео

Телевизи-
онный
антенный
кабель

РЧ кабель

(входит в

комплект)

Кабель аудио/видео

(не входит в комплект)

Сетевой шнур

Штепсельная розетка

Задняя панель
аппарата

AUDIO/VIDEO OUT

ANTENNA
IN

ANTENNA
OUT

ЗАВЕРШЕНИЕ ЭТИХ ПУНКТОВ НЕОБХОДИМО
ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБОЙ ОПЕРАЦИИ С
АППАРАТОМ.

После завершения подключений выполните
действия раздела “Установка видеоканала” на
стр. 15.
